Газоанализаторы AQMS мод. AQMS 300, AQMS 400, AQMS 500, AQMS 600, ГРСИ 62515-15
Номер госреестра:
62515-15
Наименование СИ:
Газоанализаторы
Обозначение типа:
AQMS мод. AQMS 300, AQMS 400, AQMS 500, AQMS 600
Производитель:
Фирма "Focused Photonics Inc." (FPI), Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60759
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600
Назначение средства измерений
Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600
(далее - газоанализаторы) предназначены для измерений массовой концентрации или объемной
доли диоксида серы (SO
2
), оксидов азота (NO, NO
2
, NO
х
), озона (O
3
) и оксида углерода (CO) в
атмосферном воздухе.
Описание средства измерений
Принцип действия газоанализаторов — оптический (см. таблицу 1).
AQMS 300
O
3
AQMS 400
CO
Таблица 1
Модель
Определяемый компонент
AQMS 500
AQMS 600
SO
2
NO, NO
2
, NО
x
Принцип действия
оптико-абсорбционный
(в УФ области спектра)
оптико-абсорбционный
(в ИК области спектра)
флуоресцентный
хемилюминесцентный
Газоанализаторы представляют собой стационарные автоматические показывающие
приборы непрерывного действия, используемые как автономно, так и в составе измерительных
аналитических комплексов.
Конструктивно газоанализаторы выполнены в одном блоке.
На передней панели приборов расположены:
- дисплей, который обеспечивает вывод результатов измерений в выбранных единицах
измерений: ppm или ppb, а также вывод информации, необходимой для программирования и
для тестирования прибора;
- клавиатура для управления работой прибора, программирования его функций и тести-
рования;
- кнопка включения/выключения прибора.
Результаты измерений выводятся:
- на жидкокристаллический дисплей;
- в виде аналоговых выходных сигналов - 0 - 10 В, 4 - 20 мА;
- в виде цифрового выходного сигнала через плату последовательного интерфейса
RS 232 для связи с компьютером;
- в виде цифрового выходного сигнала через интерфейс Ethernet для связи с ком-
пьютером.
Способ отбора пробы – принудительный, при помощи встроенного побудителя расхо-
да. Внешний побудитель расхода имеется у модели AQMS 600.
Внешний вид газоанализаторов представлен на рисунках 1 - 4.
Лист № 2
Всего листов 6

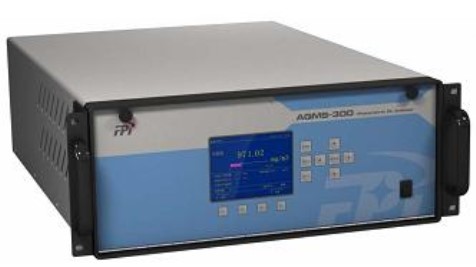

Рисунок 1 – Внешний вид газоанализаторов AQMS
модели 300
Рисунок 2 – Внешний вид газоанализаторов
AQMS модели 400
Рисунок 3 – Внешний вид газоанализаторов AQMS
модели 500
Рисунок 4 – Внешний вид газоанализаторов
AQMS модели 600
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение AQMS.
Программное обеспечение осуществляет функции:
·
расчет содержания определяемого компонента,
·
отображение результатов измерений на ЖКИ дисплее газоанализатора;
·
передачу результатов измерений по интерфейсу связи с ПК,
·
контроль целостности программных кодов ПО, настроечных и калибровочных
констант;
·
контроль общих неисправностей (связь, конфигурация);
·
контроль архивации измерений,
·
контроль внешней связи (RS-232, Ethernet).
Газоанализаторы имеют защиту встроенного программного обеспечения от преднаме-
ренных или непреднамеренных изменений. Уровень защиты – средний по Р 50.2.077-2014.
Влияние программного обеспечения системы учтено при нормировании метрологиче-
ских характеристик.
Лист № 3
Всего листов 6
Идентификационные данные программного обеспечения приведены в таблице 2.
Значение
Идентификационное
наименование ПО
AQMS-300
AQMS-400
AQMS-500
AQMS-600
Номер версии
(идентификационный
номер)*ПО
AQMS-300.0412С.
U0008.Е1A.002
AQMS-400.0412С.
U0008.Е1A.002
AQMS-500.0412С.
U0008.Е1A.002
AQMS-600.0412С.
U0008.Е1A.002
Цифровой
идентификатор ПО
2B5C274FFA2
8FAABE1B9D828
74186 (MD5)
A43B35148143C36
4DBF7B18F78D
8965 (MD5)
D6E7638DE1A028
71F39F11963B4E3
69 (MD5)
9ED6422C5857846
0BCE2412339EF
B832 (MD5)
Таблица 2
Идентификационные
данные (признаки)
AQMS 300
AQMS 400AQMS 500AQMS 600
Примечание – номер версии ПО должен быть не ниже указанного в таблице.
Метрологические и технически характеристики
1 Диапазоны измерений и пределы допускаемой основной погрешности приведены в
таблице 3.
Диапазоны измерений
Модель
Определяемый
компонент
Область
применения*
AQMS
400
Оксид
углерода
(CO)
Ч.С.
ПДК А.В.
AQMS
500
Диоксид
серы (SO
2
)
ПДК В.Р.З
Оксид азота
(NO)
ПДК В.Р.З
ПДК А.В.
AQMS
600
Диоксид азота
(NO
2
)
ПДК В.Р.З
Таблица 3
массовойобъемной
концентрации, доли, млн
-1
мг/м
3
(ppm)
Пределы допускаемой
основной погрешности*
приве- относи-
денной тельной
γ, % δ, %
AQMS
300
Озон
(O
3
)
0 – 0,03
св. 0,03 – 2,00
0 – 0,015± 15-
св. 0,015 – 1,00 - ± 15
ПДК А.В.
ПДК В.Р.З
ПДК А.В.
ПДК В.Р.З
0 – 2,5
св. 2,5 – 60,0
0 – 125
св. 125 – 1250
0 – 0,05
св. 0,05 – 10,00
0 – 2,0± 25-
св. 2,0 – 50,0 - ± 25
0 – 100± 15-
св. 100 – 1000 - ± 15
0 – 0,02± 15-
св.0,02 – 4,00 - ± 15
ПДК А.В.
ПДК В.Р.З
0 – 5
св. 5 – 50
0 – 0,07
св. 0,07 – 3,00
0 – 1,3
св. 1,3 – 25,0
0 – 0,10
св.0,10 – 4,00
0 – 2
св. 2 – 40
0 – 2± 15-
св. 2 – 20 - ± 15
0 – 0,05± 15-
св. 0,05 – 2,00 - ± 15
0 – 1± 15-
св. 1 – 20 - ± 15
0 – 0,05± 25-
св. 0,05 – 2,00 - ± 25
0 – 1± 15-
св. 1 – 20 - ± 15
Лист № 4
Всего листов 6
Примечания:
1 Пересчет значений объемной доли Х в млн
-1
(ppm) в массовую концентрацию С, мг/м
3
, прово-
дят по формуле: C = X М/V
m
,
где М – молярная масса компонента, г/моль, V
m
– молярный объем газа-разбавителя – азота или
воздуха, равный
22,4, при условиях (0
о
С и 101,3 кПа в соответствии с РД 52.04.186-89), дм
3
/моль,
24,0, при условиях (20
о
С и 101,3 кПа в соответствии c ГОСТ 12.1.005-88.), дм
3
/моль.
2 *ПДК А.В – контроль ПДК атмосферного воздуха, ПДК В.Р.З – контроль ПДК воздуха рабо-
чей зоны, Ч.С – контроль воздуха при чрезвычайных ситуациях.
2 Номинальная цена единицы наименьшего разряда индикатора
для моделей 300, 500, 600:0,1 млрд
-1
(ppb);
для модели 400:0,01 млн
-1
(ppm).
3 Предел допускаемой вариации показаний газоанализаторов: 0,5, в долях от пределов
допускаемой основной погрешности.
4 Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы: 0,5,
в долях от пределов допускаемой основной погрешности.
5 Пределы допускаемой дополнительной погрешности от изменения температуры ок-
ружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С:±
0,5, в долях от пределов допускаемой основной погрешности.
6 Предел суммарной дополнительной погрешности от влияния содержания неизмеряе-
мых компонентов в анализируемой газовой смеси, указанных в п. 14, в долях от пределов до-
пускаемой основной погрешности, не более:1,5
7 Время прогрева газоанализатора, мин, не более60
8 Время установления показаний Т
0,9
, с, не более
для модели 300 – 60;
для модели 400 – 90;
для модели 500 – 300;
для модели 600 – 120.
9 Напряжение питания переменным током частотой (50 ± 1) Гц, В(230 ± 23)
10 Габаритные размеры газоанализаторов, мм, не более
Длина: 610
Ширина: 500
Высота: 180
11 Масса, кг, не более25
12 Потребляемая электрическая мощность, В·А, не более 300
13 Условия эксплуатации:
- диапазон температур окружающей среды,
о
С от 5 до 40
- относительная влажность окружающего воздуха: до 95%
(без конденсации влаги)
- диапазон атмосферного давления, кПаот 84 до 106,7
14 Параметры и состав анализируемой газовой смеси:
- температура газовой смеси на входе газоанализатора,
о
Сот 5 до 40
- диапазон объемного расхода газовой смеси на входе
газоанализатора, дм
3
/мин 0,4 – 0,9
- относительная влажность газовой смеси до 95 %
(без конденсации влаги)
Лист № 5
Всего листов 6
- содержание неизмеряемых компонентов приведено в дополнении к руководству по
эксплуатации на газоанализаторы и составляет не более максимально разовой ПДК в соответст-
вии с ГОСТ 12.1.005-88.
15 Средняя наработка на отказ 24000 ч (при доверительной вероятности Р = 0,95)
16 Средний срок службы 10 лет
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на таб-
личке, расположенной на задней панели газоанализаторов.
Комплектность средства измерений
Комплект поставки газоанализаторов AQMS приведен в таблице 4.
AQMS
1 экз.
Таблица 4
Обозначение
НаименованиеКол.
Газоанализатор*1 шт.
1 шт.
1 экз.
Сетевой кабель
Руководство по эксплуатации с
дополнением
МП-242-1874-2015Методика поверки
Примечание: Модель газоанализатора определяется при заказе
Поверка
осуществляетсяподокументуМП-242-1874-2015«ГазоанализаторыAQMSмоделей
AQMS 300, AQMS 400, AQMS 500, AQMS 600. Методика поверки» утвержденному ГЦИ СИ
ФГУП «ВНИИМ им. Д.И. Менделеева» 30 июня 2015 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по
ШДЕК.418313.900 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образ-
цами состава: газовые смеси СO/N
2
, SO
2
/N
2
, NO/N
2
, NO
2
/N
2
в баллонах под давлением по
ТУ 2114-014-20810646-2014;
- поверочный нулевой газ - воздух марки А, выпускаемый по ТУ 6-21-5-82 в баллонах
под давлением или генератор нулевого воздуха AQMS модели 100 - рабочие эталоны 1-го раз-
ряда (№ 61319-15 в Госреестре СИ РФ);
- генератор озона ГС-024 по ИРМБ.413332.001 ТУ (№ 23505-08 в Госреестре СИ РФ),
комбинированная установка на озон в составе эталона ГЭТ 154-2011.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы AQMS моделей 300, 400,
500, 600. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600
1 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические усло-
вия.
3 ГОСТ 8.578-2008 ГСИ. Государственная поверочная trial для средств измерений содержания
компонентов в газовых средах.
Лист № 6
Всего листов 6
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
5 Техническая документация фирмы - изготовителя.
Изготовитель
Фирма «Focused Photonics Inc.» («FPI Inc.»), КНР
Адрес: 760 Bin’an Road, Binjiang District, Hangzhou, Zhejiang Province, China
Заявитель
ООО «Группа Ай-Эм-Си»
Адрес: 125319, г. Москва, ул. 1-я Аэропортовская, д.6, помещение VI, комната 1-4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испы-
таний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.С. Голубев
М.п.« ___ » _______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47367-11 | Газоанализаторы | ЕН3000 | ЗАО "ЭНАЛ", г.Москва | 1 год | Перейти |
| 25422-03 | Газоанализаторы с измерительным преобразователем | S4100 (газоанализатор), S4100E (преобразователь) | Фирма "General Monitors Ireland Ltd.", Ирландия | 1 год | Перейти |
| 39708-08 | Газоанализаторы кислорода | Teledyne 9060 | Фирма "Teledyne Analytical Instruments", США | 1 год | Перейти |
| 12254-90 | Газоанализаторы | 122 ФА-01 | НПО "Аналитприбор", Украина, г.Киев | 6 месяцев | Перейти |
| 20589-06 | Газоанализаторы | СВ-320 | ЗАО "Оптэк", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
