ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы мониторинга вибрации и сбора данных OneProd
Назначение средства измерений
Системы мониторинга вибрации и сбора данных OneProd (далее – системы
OneProd) предназначены для измерения характеристик вибрации.
Описание средства измерений
Принцип действия систем OneProd основан на преобразовании аналоговых и
цифровых сигналов, поступающих от первичных преобразователей, и дальнейшей их
обработке.
Системы OneProd состоят из измерительного блока (контроллера) и первичных
преобразователей (далее вибропреобразователи).
В качестве измерительного блока используется контроллер OneProd с встроенным
программно-аппаратным модулем Falcon (далее контроллер OneProd Falcon), имеющий
модификацииAPT2069 и APT2074 (взрывозащищенное исполнение). Контроллер
OneProdFalconпозволяетизмерятьамплитудноезначениевиброускорения,
среднеквадратическоезначение (СКЗ) виброскорости, атакжеосуществлять
спектральный анализ на основе быстрого преобразования Фурье (БПФ), проводить
балансировку машин с числом плоскостей коррекции до четырех. В зависимости от
требуемого типа измерений в программно-аппаратный модуль Falcon встраивается
соответствующее программное обеспечение (микропрограммы Essential; Smart; Expert;
Balancer; Automatic Controller). КонтролерOneProd Falconснабжен
жидкокристаллическим дисплеем и имеет один, два или четыре измерительных канала для
подключения преобразователей.

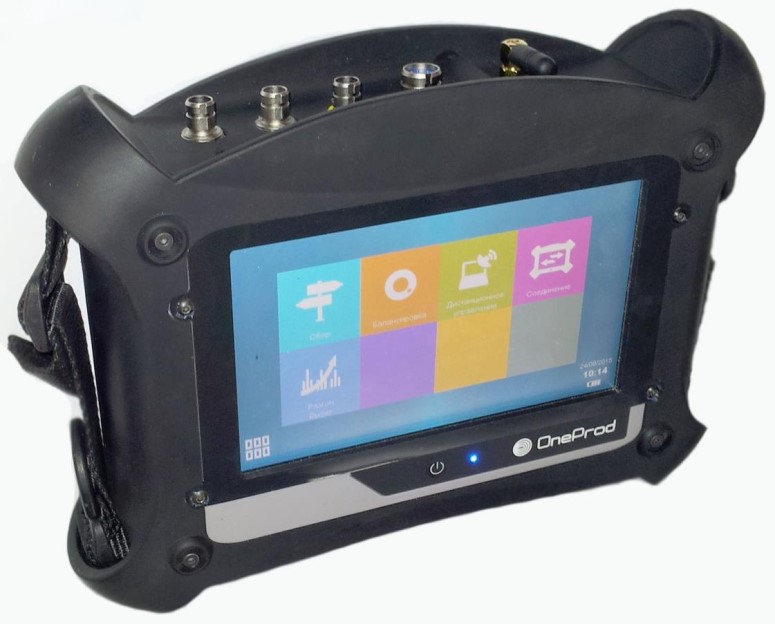

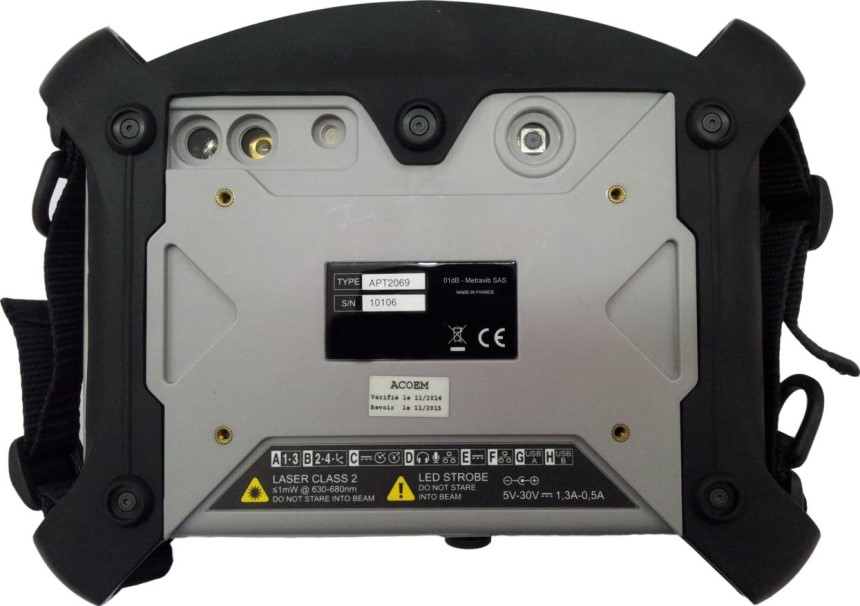

Общий вид контроллера OneProd представлен на рисунке 1.
Лист № 2
Всего листов 8
Рисунок 1 – Общий вид контроллера OneProd
Лист № 3
Всего листов 8
Вкачествепервичныхпреобразователейвсистемеиспользуются
вибропреобразователи измерительные OneProd CAC, OneProd EGL, OneProd ASH-201
фирмы «
01dB-METRAVIB SAS
», Франция, и вибропреобразователи измерительные AC192,
AC292, AC905, AC915, LP202 фирмы «СТС», США.
ВибропреобразователиизмерительныеOneProdCACиOneProdEGL
представляют собой автономные пьезоэлектрические акселерометры с беспроводной
передачейизмеренного сигнала,которая имеет обозначение«WLS».
Вибропреобразователи измерительные OneProd CAC имеют три исполнения: OneProd
CAC1005000, OneProd CAC1006000 и OneProd CAC1008000, которые отличаются типом
кабеля и поколением Wi-Fi. Вибропреобразователи измерительные OneProd EGL имеют
исполнения: EGL1101000, EGL1102000, EGL1103000, EGL1104000, которые отличаются
типом источника питания.
Вибропреобразователи измерительныее OneProd ASH-201-А и OneProd ASH-201-
В представляют собой пьезоэлектрический акселерометр с согласующим усилителем и
отличаются типом кабеля.
Вибропреобразователи измерительные AC192, AC292, AC905, AC915, LP202,
представляют собой пьезоэлектрические акселерометры с согласующим усилителем и
отличаютсязначениямикоэффициентапреобразованияирабочимдиапазоном
температур. Каждая модификация имеет три исполнения, отличающиеся типом кабеля.

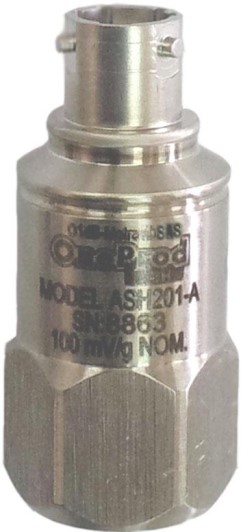

Общий вид вибропреобразователя измерительного OneProd ASH-201 представлен
на рисунке 2, вибропреобразователей измерительных AC192, AC292, AC905, AC915,
LP202 представлен на рисунке 3.
OneProd ASH-201
Рисунок 2 – Общий вид вибропреобразователя измерительного OneProd ASH-201
Лист № 4
Всего листов 8
AC905LP202AC192AC292AC915

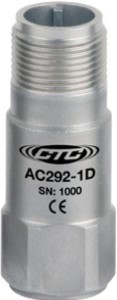

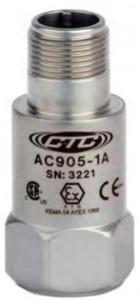

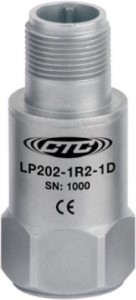

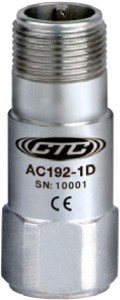

Рисунок 3 – Общий вид вибропреобразователей измерительных AC192, AC292, AC905,
LP202 и AC915
Общий вид вибропреобразователей измерительных OneProd CAC, представлен на
рисунке 4, OneProd EGL представлен на рисунке 5..

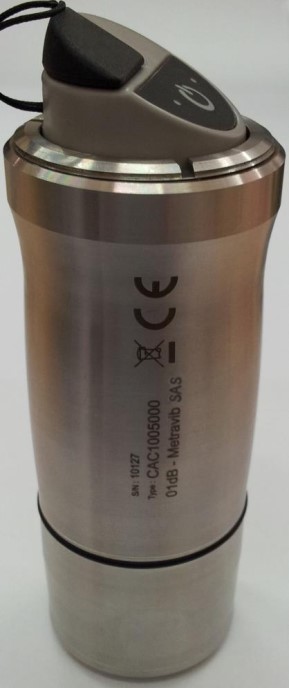

Рисунок 4 – Общий вид
вибропреобразователей измерительных
OneProd
CAC
Лист № 5
Всего листов 8

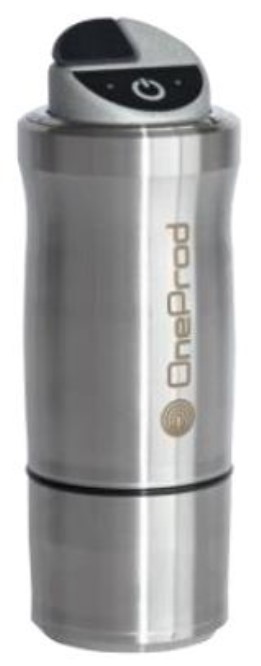

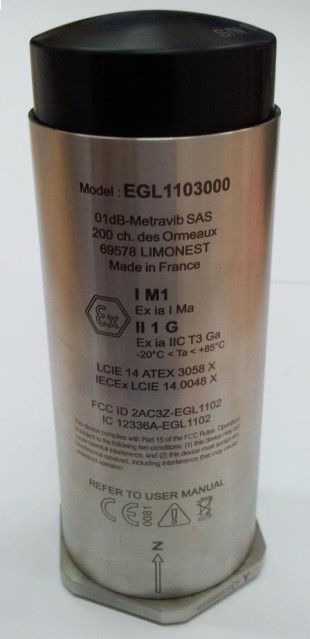

Рисунок 5 – Общий вид
вибропреобразователей измерительных
OneProd
EGL
Программное обеспечение
Системы OneProd имеют встроенное и внешнее программное обеспечение (далее
ПО). Встроенное ПО представляет собой микропрограмму предназначенную для
обеспечениянормальногофункционированияприбора,управленияинтерфейсом.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
Внешнее ПО XPR-300 / NEST, устанавливаемое на персональный компьютер,
позволяет конфигурировать прибор и измерительные преобразователи для проведения
испытаний, регистрировать хранить и отображать результаты измерений переданных от
измерительных преобразователей и контроллера. Внешнее ПО XPR-300 / NEST не
является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Внешнее ПОВстроенное ПО
Идентификационное наименование ПОXPR-300 / NEST Микропрограмма
Номер версии (идентификационный номер) ПО 4.6.5 / 2.15 1.2
Цифровой идентификатор ПО - -
Другие идентификационные данные (если есть)--
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует по Р 50.2.077-2014 уровню «высокий».
Лист № 6
Всего листов 8
Метрологические и технические характеристики
от 0,1 до 500
±10
Таблица 2
–
Метрологические характеристики
Наименование характеристики
Значение
от 0,1 до 800
от 0,1 до 20
от 2 до 5000
от 10 до 1000
±5
Диапазоны измерений амплитудного значения виброускорения,
м/с
2
- с вибропреобразователями OneProd EGL, АС905, АС915
- с вибропреобразователями OneProd CAC, OneProd ASH-201,
AC192, AC292
Диапазон измерений СКЗ виброскорости с
вибропреобразователем LP202, мм/с
Диапазоны рабочих частот при измерении виброускорения и
виброскорости, Гц:
- с вибропреобразователями OneProd CAC, OneProd EGL, OneProd
ASH-201, AC192, AC292, AC905, AC915
- с вибропреобразователем LP202
Пределы допускаемой основной относительной погрешности при
измерении виброускорения и виброскорости в диапазоне рабочих
частот, %
Пределы допускаемой дополнительной погрешности, вызванной
изменением температуры окружающего воздуха, %
Нормальные условия измерений:
температура окружающей среды, ºС
20 ±5
от -15 до +55
от -20 до + 80
от -25 до +85
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значения
от -50 до +120
от -40 до +85
от -40 до +120
Условия эксплуатации:
диапазон рабочих температур, °С:
- для контроллера OneProd Falcon
- для вибропреобразователя OneProd CAC
- для вибропреобразователя OneProd EGL
- для вибропреобразователей OneProd ASH-201, AC192, AC292,
AC905
- для вибропреобразователя LP202
- для вибропреобразователя АС915
Масса, г, не более:
- контроллера OneProd Falcon
- вибропреобразователя OneProd CAC
- вибропреобразователя OneProd EGL
- вибропреобразователей OneProd ASH-201, AC905
- вибропреобразователей AC192, AC292
- вибропреобразователя LP202
- вибропреобразователя АС915
1800
373
245
90
51
82
91
Лист № 7
Всего листов 8
Продолжение таблицы 3
Наименование характеристики
Значения
Габаритные размеры, мм, не более:
- контроллера OneProd Falcon
- вибропреобразователя OneProd CAC
- вибропреобразователя OneProd EGL
- вибропреобразователей OneProd ASH-201
- вибропреобразователей AC192, AC292
- вибропреобразователя LP202
- вибропреобразователя АС915, AC905
200 x 265 x 65
диаметр 40 × 115
диаметр 40 ×86
диаметр 22 × 53
диаметр 18 × 46
диаметр 22 × 53
диаметр 22 × 52
Знак утверждения типа
наносится на корпус контроллера OneProd Falcon методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Система мониторинга вибрации и сбора данных
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
OneProd 1 шт.
1 экз.
МП 62507-20151 экз.
Поверка
осуществляется в соответствии с документом МП 62507-15 «Система мониторинга
вибрации и сбора данных OneProd. Методика поверки», утвержденным ФГУП
«ВНИИМС» 30 июня 2015 г.
Основные средства поверки: установка вибрационная поверочная 2-го разряда по
приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной
поверочнойсхемыдлясредствизмерениявиброперемещения,виброскорости,
виброускорения и углового ускорения», калибратор многофункциональный Fluke 5720А
(Госреестр СИ № 52495-13); генератор сигналов сложной формы со сверхнизким уровнем
искажений DS 360 (Госреестр СИ № 45344-10); цифровой мультиметр Agilent 34410А
(Госреестр СИ №33921-07)
Допускаетсяприменение аналогичных средствповерки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
мониторинга вибрации и сбора данных OneProd
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническаядокументацияфирмы-изготовителя«01dB-METRAVIBSAS»,
Франция.
Лист № 8
Всего листов 8
Изготовитель
«01dB-METRAVIB SAS», Франция
Адрес: 200 chemin des Ormeaux, 69578 Limonest Cedex, France
Телефон: +33 (0)4 72 52 48 00; +33 (0)4 72 52 43 00;
Факс: +33 (0)4 72 52 47 47
Web-сайт: www.acoemgroup.com
Заявитель
Общество с ограниченной ответственностью «СПЕКТР ИНЖИНИРИНГ» (ООО «СПЕКТР
ИНЖИНИРИНГ»)
ИНН 7704665981
Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр.1.
Тел./факс: +7 (
985) 266 88 28, +7 (495) 641 59 25
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15596-96 | Датчики вибрации пьезоэлектрические | НИЦ-6 | НИЦ "Надежность и ресурс больших систем машин" Уральского отделения Российской АН, г.Екатеринбург | 1 год | Перейти |
| 34884-07 | Угломеры с отсчетом по нониусу | Нет данных | ОАО "Калибр", г.Москва | 1 год | Перейти |
| 31670-06 | Система измерений количества и показателей качества нефти № 802 | Нет данных | ЗАО "ИМС Инжиниринг", г.Москва | 1 год | Перейти |
| 9605-84 | Машина для испытания на сжатие | МС-2000 | Нет данных | Нет данных | Перейти |
| 68986-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Сетевая компания" АЭС Муслюмовского РЭС 1 | Нет данных | Филиал ОАО "Сетевая компания" Альметьевские электрические сети, г.Альметьевск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
