Прессы гидравлические измерительные ПГИ-1000С, ГРСИ 62501-15
Номер госреестра:
62501-15
Наименование СИ:
Прессы гидравлические измерительные
Обозначение типа:
ПГИ-1000С
Производитель:
ООО "Спецдортехника", г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60744
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прессы гидравлические измерительные ПГИ-1000С
Назначение средства измерений
Прессы гидравлические измерительные ПГИ-1000С (далее по тексту – прессы)
предназначены для создания и воспроизведения нормированных значений силы, а также
линейного перемещения и скорости перемещения подъемной плиты при лабораторных
испытаниях на сжатие образцов строительных материалов.
Описание средства измерений
Принцип действия прессов основан на преобразовании давления жидкости в
гидроцилиндре в силу, вызывающую сжатие испытываемого образца и измерении давления,
пропорционального возникающей силе тензометрическим датчиком, сигнал с которого
обрабатывается пультом управления и индицируется в единицах силы.

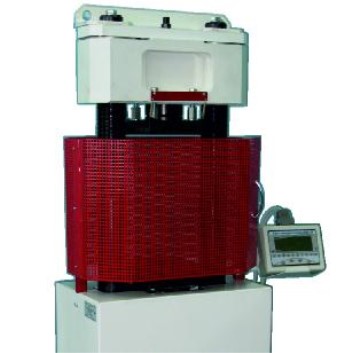

Внешний вид пресса представлен на рисунке 1.
Рисунок 1 - Внешний вид пресса гидравлического измерительного ПГИ-1000С
Лист № 2
Всего листов 5
Прессысостоятизтрехфункциональныхузлов:блокаисполнительного
электромеханического (БИ), станции насосной (СН) и пульта управления и индикации
дистанционного (ПУ).
Все действия с испытываемыми образцами (установка, испытание) производятся в
рабочей зоне БИ. В этом же блоке установлены датчики для регистрации механических
параметров процесса (величины развиваемой нагрузки и перемещения подъемной плиты). БИ
представляет собой рамную двухстоечную конструкцию, включающую горизонтально
расположенные траверсы: нижнюю – неподвижную, и верхнюю – подвижную, а также две
вертикальные стойки. В средней части нижней траверсы расположен силовой гидроцилиндр.
Значение развиваемой силы определяется по величине давления гидравлической жидкости в
гидроцилиндре, измеряемой встроенным в гидросистему тензометрическим датчиком давления.
Рядом с гидроцилиндром установлен датчик перемещения, измерительный наконечник которого
соединен с подъемной плитой, закрепленной на поршне гидроцилиндра.
НС является источником гидравлической энергии с требуемыми автоматически
управляемыми рабочими параметрами – производительностью и давлением. Основным
элементом станции является двухпоршневой одноступенчатый гидравлический насос. Он
располагается внутри масляного бачка, служащего резервуаром для необходимого количества
масла. Насос приводится в действие от электродвигателя через клиноременную передачу.
Управление работой БИ и СН, включая задание с клавиатуры требуемых параметров
процесса, их индикацию в реальном времени, запоминание, регистрацию и индикацию в
цифровом виде, а также включение и отключение пресса, производится с помощью ПУ. Пульт
реализован на микроконтроллере. ПУ через интерфейс может быть подключен к персональному
компьютеру.
В целях предотвращения несанкционированного доступа к элементам регулировки
пресса предусмотрено место для размещения наклейки пломбирования, которое указано на
рисунке 2.

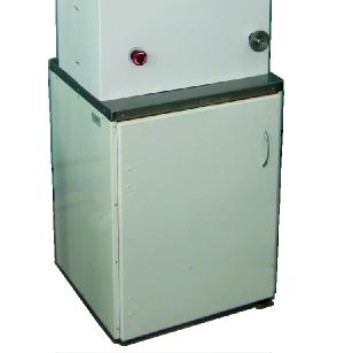

Рисунок 2 - Место для пломбирования пульта управления и индикации пресса гидравлического
измерительного ПГИ-1000С
Программное обеспечение
В прессах имеется встроенное программное обеспечение (далее ПО) реализующее
следующие функции: сбор, обработку и представление измерительной информации.
В таблице 1 приведены сведения об идентификационных данных ПО.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
2.XX
Цифровой идентификатор ПО
0x11A5
Таблица 1
Значение
ПГИ-1000С
Идентификация ПО: после включения на экране пульта управления прессом
отображается версия программного обеспечения и пульт переходит в основное рабочее меню.
XX – метрологически не значимая часть ПО. Значащей частью в идентификационном
Лист № 3
Всего листов 5
номере является 2.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077 - 2014. Влияние ПО на метрологические характеристики
учтено при нормировании метрологических характеристик. Программное обеспечение является
внутренним, оно устанавливается при изготовлении прибора и не может быть считано или
модифицировано.
от 50 до 1000
± 1
45
от 1 до 45
± 5
от 0,5 до 5
± 0,3
1200
230 ± 23
50 ± 1
225х250х320
520х400х1200
250х400х500
200х150х75
510х470х700
320
50
1
50
Метрологические и технические характеристики
1 Диапазон измерений нагрузки, кН
2 Пределы допускаемой относительной погрешности измерений
нагрузки, %
3 Номинальное значение перемещения подъемной плиты, мм, не менее
4 Диапазон измерений перемещения подъемной плиты, мм
5 Пределы допускаемой относительной погрешности измерений перемещения
подъемной плиты, %
6 Диапазон регулирования скорости перемещения подъемной плиты, мм/мин
7 Пределы допускаемой абсолютной погрешности поддержания заданной
скорости перемещения подъемной плиты при заданном значении
3 мм/мин, мм/мин
8 Потребляемая мощность, В·А, не более
9
Питание от однофазной трехпроводной сети переменного тока
- напряжением, В
- частотой, Гц
10 Размеры рабочего пространства, мм, не менее
11 Габаритные размеры, мм, не более
- исполнительного блока
- насосной станции
- пульта управления
- подставки
12 Масса, не более
- исполнительного блока
- насосной станции
- пульта управления
- подставки
13 Условия применения
- температура воздуха, °С
- относительная влажность воздуха, %
13 Вероятность безотказной работы пресса при наработке 3000 ч, не менее
14 Полный средний срок службы, лет, не менее
20 ± 5
55 ± 25
0,92
15
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
фотохимическим способом на маркировочную табличку, устанавливаемую на основании блока
исполнительного.
Комплектность средства измерений
В таблице 2 приведены сведения о комплектности пресса.
Лист № 4
Всего листов 5
Наименование
Обозначение
Паспорт
СДТ 376.00.00.000 ПС
Таблица 2
Блок исполнительный
Станция насосная
Пульт
Кабель информационный
Кронштейн
Подставка
Вороток
Опоры винтовые
Шпилька М16
Руководство по эксплуатации
СДТ 376.00.00.000
СДТ 657.00.00.000
СДТ 452.04.00.000-01
СДТ 452.15.00.000
СДТ 376.02.06.000
СДТ 376.03.00.000
-
-
-
СДТ 376.00.00.000 РЭ
Количество, шт
1
1
1
1
1
1
1
4
4
1
1
Поверка
осуществляется по документу СДТ 376.00.00.000 РЭ, Приложение В руководства по
эксплуатации«ПрессгидравлическийизмерительныйПГИ-1000С.Руководствопо
эксплуатации», утвержденному ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»
20 июля 2015 года.
Основные средства поверки:
- динамометр ДОСЭ-500И-2, ПГ ± 0,24 %, ГОСТ Р 55223-12 ;
- динамометр ДОСЭ-1000И-2:, ПГ ± 0,24 %, ГОСТ Р 55223-12 ;
- индикатор часового типа ИЧ-50, ГОСТ 577-68, КТ 1;
- секундомер механический СОСпр2а-3-000, ТУ 25.1894.003-80, КТ 3;
- штатив магнитный ШМ-III, ГОСТ 10197-70.
Сведения о методиках (методах) измерений
Методы измерений приведены в ГОСТ 10180-2012 «Бетоны. Методы определения
прочности по контрольным образцам», ГОСТ 28570-90 «Бетоны. Методы определения
прочности по образцам, отобранным из конструкций», ГОСТ 8269.0-97 «Щебень и гравий из
плотных горных пород и отходов промышленного производств для строительных работ. Методы
физико-механических испытаний», ГОСТ 8462-85 «Материалы стеновые. Методы определения
пределовпрочностиприсжатиииизгибе»,ируководствепоэксплуатации
«Пресс гидравлический измерительный ПГИ-1000С. Руководство по эксплуатации.
СДТ 376.00.00.000 РЭ»
Нормативные и технические документы, устанавливающие требования к прессам
гидравлическим измерительным ПГИ-1000С
1 ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и
изгиб. Общие технические требования».
2 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений
силы».
3 Технические условия ТУ 4271-085-93000278-14.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «Спецдортехника»
(ООО «Спецдортехника»)
ИНН 6432000827
410033, г. Саратов, ул. Панфилова, 3А
Телефон/факс (8452) 31-06-35
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области
(«ФБУ Саратовский ЦСМ им. Б.А. Дубовикова»)
Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Тел. (8452) 63-26-09, факс (8452) 63-24-26
Адрес в Интернет:
Аттестат аккредитации ФБУ "Саратовский ЦСМ им. Б.А. Дубовикова" по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.310663 от 20.03.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
