Номер госреестра:
62410-15
Наименование СИ:
Виброустановки калибровочные
Обозначение типа:
CS18
Производитель:
Компания "SPEKTRA Schwingungstechnik und Akustik GmbH Dresden", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60647
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброустановки калибровочные CS18
предназначены для
виброскорости и
средств измерений
Назначение средства измерений
Виброустановки калибровочные CS18 (далее виброустановки)
воспроизведенияхарактеристиквибрации(виброускорения,
виброперемещения) при поверке и калибровке преобразователей и
характеристик вибрации.
Описание средства измерений
Принцип работы виброустановок основан на воспроизведении вибростендом синусои-
дальной вибрации и измерении параметров этой вибрации при помощи эталонного вибропре-
образователя ускорения и/или цифрового лазерного виброметра. Показания калибруемого или
поверяемого преобразователя вибрации сравниваются с показаниями эталонного вибропреобра-
зователя и/или цифрового лазерного виброметра.
В зависимости от требуемых диапазонов частот виброустановки выпускаются несколь-
ких моделей: высокочастотные CS18 HF, CS18Р HF и CS18 МF; низкочастотные CS18 VLF и
CS18Р VLF.
Виброустановки применяются для поверки и калибровки преобразователей, вибромет-
ров и виброизмерительных систем, а виброустановки CS18Р HF и CS18Р VLF также для повер-
ки и калибровки эталонных лазерных виброметров.
В состав виброустановок CS18 HF и CS18Р HF входят высокочастотный вибростенд с
пневматическими подшипниками SE-09, встроенный эталонный акселерометр BN-09, цифровой
лазерный виброметр (для CS18Р HF), усилитель мощности РА 14-500, система контроля вибра-
ции SRS-35, программное обеспечение CS18 HF и персональный компьютер.
В состав виброустановки CS18 МF входят вибростенд SE-10, встроенный эталонный
акселерометр BN-09, усилитель мощности РА 14-180, система контроля вибрации SRS-35, про-
граммное обеспечение CS18 HF и персональный компьютер.
В состав виброустановок CS18 VLF и CS18Р VLF входят вибростенд на пневматиче-
ских подшипниках с длинным ходом APS 113AB, эталонный акселерометр BN-07 или BN-13,
цифровой лазерный виброметр (для CS18Р VLF), усилитель мощности APS 125, система кон-
троля вибрации SRS-35 с электронным контроллером выставления нуля APS 0109, программ-
ное обеспечение CS18 VLF и персональный компьютер.
Внешний вид виброустановки CS18 HF приведен на рисунке 1, внешний вид вибро-
установки CS18Р HF приведен на рисунке 2, внешний вид виброустановки CS18 МF приведен
на рисунке 3, внешний вид виброустановки CS18 VLF приведен на рисунке 4, внешний вид
виброустановки CS18Р VLF приведен на рисунке 5.
Лист № 2
Всего листов 7
Рисунок 1 – Внешний вид виброустановки CS18 HF

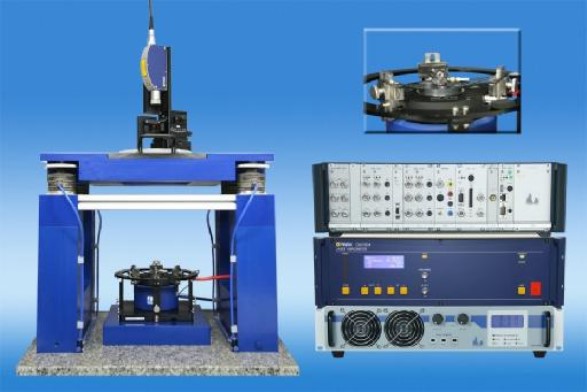

Рисунок 2 – Внешний вид виброустановки CS18P HF

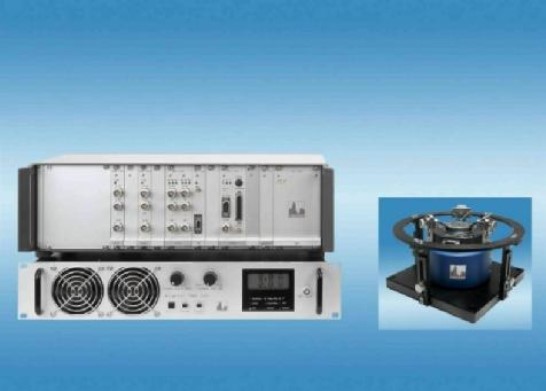

Рисунок 3 – Внешний вид виброустановки CS18 МF
Лист № 3
Всего листов 7

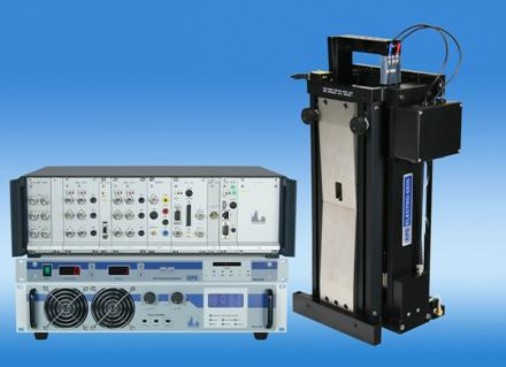

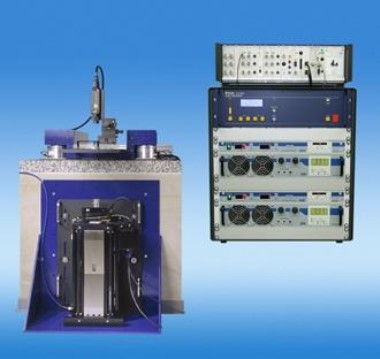

Рисунок 4 – Внешний вид виброустановки CS18 VLF
Рисунок 5 – Внешний вид виброустановки CS18P VLF
Программное обеспечение
(ПО) служит для управления режимами калибровки и измерений, обработки, хранения и визуа-
лизации полученных результатов.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSpektra CS18 HF
Spektra CS18 VLF
Номер версии (идентификационный номер) ПОне ниже 2.13
Цифровой идентификатор ПО-
Другие идентификационные данные (если есть)-
Защита программы от преднамеренного воздействия обеспечивается тем, что пользова-
тель не имеет возможности изменять команды программы, обеспечивающие управление рабо-
той системы и процессами калибровки и измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями ре-
зервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077-2014.
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Таблица 2 - Виброустановки СS18 HF и СS18Р HF
Наименование характеристики
Значение
Диапазон воспроизведения амплитуды виброускорения с максимальной
нагрузкой, м/с
2
от 1 до 100
от 1∙10
-4
до 0,1
от 0,01 до 2
от 53 до 10000
от 12 до 53
от 5 до 12
Диапазон воспроизведения амплитуды виброскорости с максимальной
нагрузкой, м/с
Диапазон воспроизведения амплитуды виброперемещения с максималь-
ной нагрузкой, мм
Диапазоны воспроизводимых частот, Гц:
при измерении виброускорения
при измерении виброскорости
при измерении виброперемещения
Коэффициент гармоник воспроизводимых виброускорений, %, не более:
в диапазоне частот от 53 до 2000 Гц включ.
в диапазоне частот св. 2000 до 5000 Гц включ.
в диапазоне частот св. 5000 до 10000 Гц включ.
5
5
7
Относительный коэффициент поперечного движения вибростола, %, не
более
Максимальная нагрузка, г, не более
15
200
±0,5
±0,3
±0,5
±1,0
±1,0
±0,7
±0,5
±0,7
±1,5
23 ± 2
160×200×200
88×482×450
160×450×360
150×450×360
10×20×20
Пределы допускаемой относительной погрешности (с использованием
цифрового лазерного виброметра) при измерении виброускорения, вибро-
скорости и виброперемещения в диапазонах воспроизводимых частот, %:
от 5 Гц до 19,9 Гц включ. (при нагрузке 200 г)
от 20 Гц до 1 000 Гц включ. (при нагрузке 200 г)
св. 1 000 Гц до 5 000 Гц включ. (при нагрузке 200 г)
св. 5 000 Гц до 10 000 Гц включ. (при нагрузке 50 г)
Пределы допускаемой относительной погрешности (с использованием
эталонного акселерометра) при измерении виброускорения, виброскоро-
сти и виброперемещения в диапазонах воспроизводимых частот, %:
от 5 Гц до 9,9 Гц включ. (при нагрузке 200 г)
от 10 Гц до 19,9 Гц включ. (при нагрузке 200 г)
от 20 Гц до 1 000 Гц включ. (при нагрузке 200 г)
св. 1 000 Гц до 5 000 Гц включ. (при нагрузке 50 г)
св. 5 000 Гц до 10 000 Гц включ. (при нагрузке 50 г)
Нормальные условия:
диапазон температур, ºС
Габаритные размеры, мм, не более:
вибростенд SE-09 (длина×ширина×высота)
усилитель мощности РА-14-500 (длина×ширина×высота)
система контроля вибрации SRS-35 (длина×ширина×высота)
цифровой лазерный виброметр PLV-01 (длина×ширина×высота)
эталонный акселерометр BN-09 (длина×ширина×высота)
Масса виброустановки, кг, не более:
вибростенд SE-09
усилитель мощности РА-14-500
система контроля вибрации SRS-35
цифровой лазерный виброметр PLV-01
эталонный акселерометр BN-09
9,5
21
8
10
0,1
Лист № 5
Всего листов 7
Таблица 3 - Виброустановка СS18 МF
Наименование характеристики
Значение
Диапазон воспроизведения амплитуды виброускорения с максимальной
нагрузкой, м/с
2
от 1 до 190
от 1∙10
-4
до 0,1
от 0,01 до 2
от 31 до 10000
от 12,5 до 31
от 3 до 12,5
Диапазон воспроизведения амплитуды виброскорости с максимальной
нагрузкой, м/с
Диапазон воспроизведения амплитуды виброперемещения с максималь-
ной нагрузкой, мм
Диапазоны воспроизводимых частот, Гц:
при измерении виброускорения
при измерении виброскорости
при измерении виброперемещения
Коэффициент гармоник воспроизводимых виброускорений, %, не более:
в диапазоне частот от 31 до 2000 Гц включ.
в диапазоне частот св. 2000 до 5000 Гц включ.
в диапазоне частот св. 5000 до 10000 Гц включ.
5
5
7
Относительный коэффициент поперечного движения вибростола, %, не
более
Максимальная нагрузка, г, не более
10
500
±2,0
±1,5
±1,0
±0,7
±1,5
±2,5
23 ± 2
135×200×200
88×482×450
160×450×360
10×20×20
Пределы допускаемой относительной погрешности при измерении виб-
роускорения, виброскорости и виброперемещения в диапазонах воспро-
изводимых частот, %:
от 3 Гц до 4,9 Гц включ. (при нагрузке 500 г) от
5 Гц до 9,9 Гц включ. (при нагрузке 500 г) от 10
Гц до 19,9 Гц включ. (при нагрузке 500 г)
от 20 Гц до 1 000 Гц включ. (при нагрузке 500 г)
св. 1 000 Гц до 5 000 Гц включ. (при нагрузке 250 г)
св. 5 000 Гц до 10 000 Гц включ. (при нагрузке 50 г)
Нормальные условия:
диапазон температур, ºС
Габаритные размеры, мм, не более:
вибростенд SE-10 (длина×ширина×высота)
усилитель мощности РА-14-180 (длина×ширина×высота)
система контроля вибрации SRS-35 (длина×ширина×высота)
эталонный акселерометр BN-09 (длина×ширина×высота)
Масса виброустановки, кг, не более:
вибростенд SE-10
усилитель мощности РА-14-180
система контроля вибрации SRS-35
эталонный акселерометр BN-09
9,5
21
8
0,1
Таблица 4 - Виброустановки СS18 VLF и СS18Р VLF
Наименование характеристики
Значение
Диапазон воспроизведения амплитуды виброускорения с максимальной
нагрузкой, м/с
2
от 0,04 до 20
Диапазон воспроизведения амплитуды виброскорости с максимальной
нагрузкой, м/с
от 1∙10
-4
до 0,1
Лист № 6
Всего листов 7
±1,5
±1,0
±0,5
±1,0
485×260×45
88×482×450
160×450×360
от 0,01 до 2
от 0,2 до 160
от 1,25 до 8
от 0,2 до 1,25
Продолжение таблицы 4
Диапазон воспроизведения амплитуды виброперемещения с максималь-
ной нагрузкой, мм
Диапазоны воспроизводимых частот, Гц:
при измерении виброускорения
при измерении виброскорости
при измерении виброперемещения
Коэффициент гармоник воспроизводимых виброускорений, %, не более:
в диапазоне частот от 0,2 до 0,5 Гц включ.
в диапазоне частот св. 0,5 до 20 Гц включ.
в диапазоне частот св. 20 до 160 Гц включ.
10
7
5
Относительный коэффициент поперечного движения вибростола, %, не
более
Максимальная нагрузка, г, не более
10
900
±0,7
±0,5
±0,3
±0,7
Пределы допускаемой относительной погрешности (с использованием
цифрового лазерного виброметра) при измерении виброускорения, виб-
роскорости и виброперемещения в диапазонах воспроизводимых частот,
%:
от 0,2 Гц до 0,39 Гц включ.
от 0,4 Гц до 0,99 Гц включ.
от 1 Гц до 63 Гц включ.
св. 63 Гц до 160 Гц включ.
Пределы допускаемой относительной погрешности (с использованием
эталонного акселерометра) при измерении виброускорения, виброскоро-
сти и виброперемещения в диапазонах воспроизводимых частот, %:
от 0,2 Гц до 0,39 Гц включ.
от 0,4 Гц до 0,99 Гц включ.
от 1 Гц до 63 Гц включ.
св. 63 Гц до 160 Гц включ.
23 ± 2
44×482×450
150×450×360
10×20×20
Нормальные условия:
диапазон температур, ºС
Габаритные размеры, мм, не более:
вибростенд APS 0109 (длина×ширина×высота)
усилитель мощности APS 125 (длина×ширина×высота)
система контроля вибрации SRS-35 (длина×ширина×высота)
электронный контроллер выставления нуля APS 0109
(длина×ширина×высота)
цифровой лазерный виброметр PLV-01 (длина×ширина×высота)
эталонные акселерометры BN-07 и BN-13 (длина×ширина×высота)
Масса виброустановки, кг, не более:
вибростенд APS 0109
усилитель мощности APS 125
система контроля вибрации SRS-35
электронный контроллер выставления нуля APS 0109
цифровой лазерный виброметр PLV-01
эталонные акселерометры BN-07 и BN-13
3,7
21
8
9,5
10
0,1
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на
корпус виброустановки методом наклейки.
Лист № 7
Всего листов 7
Комплектность средства измерений
Виброустановка калибровчная CS18 1 шт.
Руководство по эксплуатации 1 экз.
Поверка
осуществляется в соответствии с документом МИ 1929-2007 «ГСИ. Установки вибрационные
поверочные. Методика поверки».
Основные средства поверки: вторичный эталон по ГОСТ Р 8.800-2012.
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Виброустановки калибровочные CS18».
Нормативные и технические документы, устанавливающие требования к виброустанов-
кам калибровочным CS18
ГОСТ Р 8.800 - 2012 «ГСИ. Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц»
Техническая документация компании SPEKTRA Schwingungstechnik und Akustik GmbH
Dresden, Германия.
Изготовитель
Компания SPEKTRA Schwingungstechnik und Akustik GmbH Dresden, Германия
Адрес: GostritzerStraße 61-63, D-01217 Dresden, Germany
Заявитель
Общество с ограниченной ответственностью «Промтехсервис»
(ООО «Промтехсервис»)
Адрес: 603005, г. Нижний Новгород, ул. Пискунова, 24 оф. 7
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств из-
мерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 5210-75 | Вибростенды калибровочные | ВКЭ-1 | Ленинградский инструментальный завод (ЛИЗ), г.С.-Петербург | Нет данных | Перейти |
| 45555-10 | Системы калибровочные | QC 20-W Ballbar | Фирма "Renishaw plc", Великобритания | 1 год | Перейти |
| 24122-07 | Виброустановки электродинамические | ВСВ-133 | ООО "ВиКонт", г.Москва | 1 год | Перейти |
| 1357-60 | Шунты стационарные калибровочные класса 0,2 | 75ШС-02 | Завод "ЗИП", г.Краснодар | Нет данных | Перейти |
| 50252-12 | Виброустановки поверочные переносные | ВСП-131 | ООО "Электрон", г.Ростов-на-Дону | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
