Машины испытательные электромеханические Novatronic E, ГРСИ 62393-15
Номер госреестра:
62393-15
Наименование СИ:
Машины испытательные электромеханические
Обозначение типа:
Novatronic E
Производитель:
ООО "Новатроник-Системз", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60630
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные электромеханические Novatronic E
Назначение средства измерений
Машины испытательные электромеханические Novatronic E (далее – машины) предна-
значены для совместных измерений силы и деформации образцов с целью определения зависи-
мости между ними при механических испытаниях пластмасс, металлов и других материалов на
растяжение, сжатие и изгиб.
Описание средства измерений
Принцип работы машин заключается в деформации образцов с помощью нагружающе-
го устройства и одновременном измерении силы, приложенной к образцу, и его деформации.
Измерение силы производится путем преобразования нагрузки тензометрическим датчиком си-
лы в пропорциональный электрический сигнал. Измерение деформации производится посред-
ством экстензометра, путем преобразования деформации упругого элемента экстензометра тен-
зометрическим датчиком в пропорциональный электрический сигнал. Измерение и контроль
скорости перемещения траверсы осуществляются путем преобразования величины углового
отклонения ротора электродвигателя посредством оптического преобразователя. Количество
электрических импульсов от оптического преобразователя пропорционально перемещению
траверсы, а количество импульсов в единицу времени – ее скорости. Электрические сигналы с
датчиков силы, экстензометра и оптического преобразователя обрабатываются компьютерной
системой управления, поставляемой совместно с пакетом программного обеспечения (ПО).
Имеется техническая возможность для подключения и работы с экстензометрами бес-
контактными лазерными, бесконтактными видеоэкстензометрами или автоматическими кон-
тактными экстензометрами.
Конструктивно машины состоят из нагружающего устройства, серводвигателя пере-
менного тока с приводом, системы измерения и контроля. Нагружающее устройство представ-
ляет собой закрепленную на основании силовую раму с двумя колоннами, с ходовыми винтами
и подвижной траверсой, на которой установлен тензометрический датчик силы.
Для предотвращения несанкционированного доступа к метрологически важным конст-
руктивным узлам машины пломбируются корпус и крышка пульта управления или задняя
крышка системного блока персонального компьютера с установленной платой аналого-
цифрового преобразования измерительных и управляющих сигналов.
Машины выпускаются в 3 исполнениях, отличающихся диапазонами измерения
нагрузки, скоростей нагружения и перемещения траверсы и имеющих обозначение Novatronic
E(XX)Х-(T(T)), где
Novatronic E — электромеханическая испытательная машина;
(XX)X — наибольшая предельная нагрузка в кН;
(Т(L)) — вариант исполнения машины («Т» - настольная, «ТL» - настольная облегченная,
по умолчанию напольная).
Программное обеспечение
Машины имеют внешнее программное обеспечение (ПО). ПО предназначено для обра-
ботки результатов измерений силы, перемещений и деформации, отображения их на мониторе
аппаратно-программного комплекса, сохранения и печати результатов измерений. Уровень за-
щиты программного обеспечения от непреднамеренных и преднамеренных изменений соответ-
ствует уровню «средний» по Р 50.2.077-2014. Проверка целостности ПО осуществляется путем
расчета контрольной суммы и сравнения ее с опубликованным значением. Идентификационные
данные (признаки) метрологически значимой части ПО указаны в таблице 1. Для защиты про-
граммного обеспечения от непреднамеренных и преднамеренных изменений настроек машины
Лист № 2
Всего листов 7
предусмотрена авторизация пользователей программными средствами. Доступ пользователя к
настройкам программы возможен лишь при правильном вводе имени и пароля.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
KeyMaster_ETM
не ниже 2.0
0x4b8941d0
CRC32

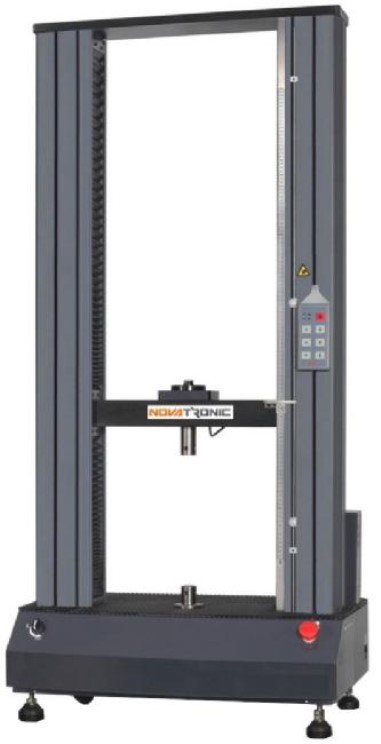

Рисунок 1 - Внешний вид машин Novatronic EXX-TL
Мест
о нанесения пломбы
Место нанесения знака поверки
Лист № 3
Всего листов 7

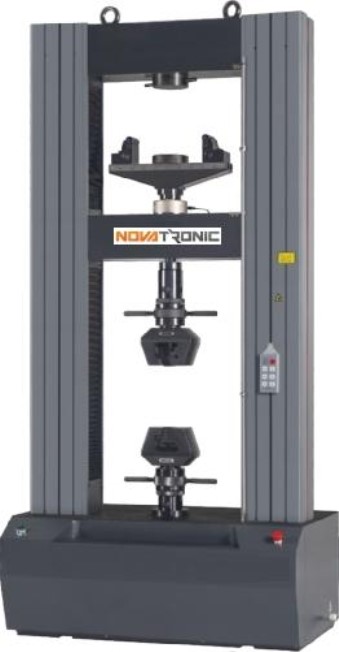

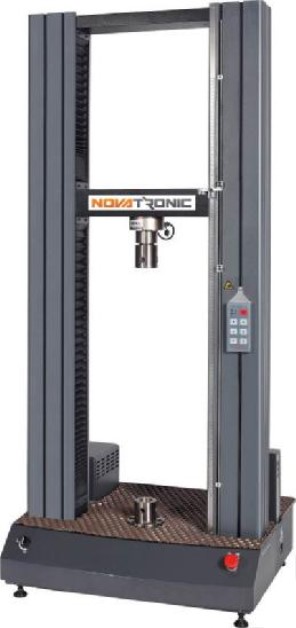

Рисунок 2 - Внешний вид машин Novatronic EXX-T и Novatronic EXXX
Метрологические и технические характеристики
Основные метрологические и технические характеристики машин приведены в табли-
цах 2-5.
Таблица 2 - Основные технические характеристики машин Novatronic E-ТL
Наименование характеристикиМашина испытательная электромеханическая
Novatronic E - TL
E0,5-TLE1-TLE2-TLE5-TLE10-TL
Наибольшая предельная нагрузка (F), кН0,5 1 2 5 10
1100 (1300 по заказу)
0,001 - 500
730х470х1520 (730х470х1820 по заказу)
100
Максимальное перемещение траверсы, без
учета захватов (S), мм, не менее
Диапазон скоростей перемещения травер-
сы, мм/мин
Габаритные размеры силовой рамы (длина
× ширина × высота), мм, не более
Масса силовой рамы, кг, не более:
Электрическое питание от сети переменно-
го тока с параметрами:
Напряжение питания, В
Частота, Гц
Потребляемая мощность, кВт
220±22
50±1
0,4
Лист № 4
Всего листов 7
Таблица 3 - Основные технические характеристики машин Novatronic E-T
Наименование характеристикиМашина испытательная электромеханическая
Novatronic E - T
E1-T E2-T E5-T E10-T E20-T E30-T E50-T
Наибольшая предельная нагрузка (F), кН12510203050
1100 (1450 по заказу)
0,001 - 500
780х660х1740 (780х660х1810 по заказу)
400
Максимальное перемещение траверсы, без уче-
та захватов (S), мм, не менее
Диапазон скоростей перемещения траверсы,
мм/мин
Габаритные размеры силовой рамы (длина ×
ширина × высота), мм, не более
Масса силовой рамы, кг, не более:
Электрическое питание от сети переменного
тока с параметрами:
Напряжение питания, В
Частота, Гц
Потребляемая мощность, кВт
220±22
50±1
0,85
Таблица 4 - Основные технические характеристики машин Novatronic E
НаименованиеМашина испытательная электромеханическая
характеристикиNovatronic E
E50E100E200E300E500E600
50100
200300
500600
1150
(1450 по заказу)
1200
(1450 по заказу)
1400
(1700 по заказу)
0,001 - 500
1150х770х2340
(1145х765х2640
по заказу)
1200
1210х770х2600
(1210х770х2900
по заказу)
1500
1540х1180х3000
(1540х1180х3300
по заказу)
2000
Наибольшая предельная нагрузка
(F), кН
Максимальное перемещение тра-
версы, без учета захватов (S), мм,
не менее
Диапазон скоростей перемеще-
ния траверсы, мм/мин
Габаритные размеры силовой
рамы (длина × ширина × высота),
мм, не более
Масса силовой рамы, кг, не бо-
лее:
Электрическое питание от сети
переменного тока с параметрами:
Напряжение питания, В
Частота, Гц
Потребляемая мощность, кВт
1,5
380±38
50±1
5
5,5
ной нагрузки, %
Таблица 5 - Основные метрологические характеристики машин Novatronic E
Наименование характеристикиМашина испытательная электромехани-
ческая Novatronic E
Класс точности10,5
Диапазон измерений силы, от наибольшей предель-
от 0,2 до 100 от 0,4 до 100
Поддиапазоны измерений силы, от наибольшей пре-от 0,2св. 2от 0,4св. 2
дельной нагрузки, % до 2 вкл. до 100 до 2 вкл. до 100
Лист № 5
Всего листов 7
от 10 до S
±1-±0,5-
-±1-±0,5
от 0,2 до 10
50
±1±0,5
Продолжение таблицы 5
Пределы допускаемой приведенной погрешности
измерений силы, %
Пределы допускаемой относительной погрешности
измерений силы, %
Диапазон измерений абсолютной деформации, мм
Номинальная база измерения деформации, мм
Пределы допускаемой приведенной погрешности
при измерении деформации, % от верхнего предела
измерений
Диапазон измерений перемещения траверсы, без
учета захватов, мм, не менее
Пределы допускаемой относительной погрешности
измерений перемещений, %
±1±0,5
Рабочие условия эксплуатации:
- диапазон рабочих температур, ºС....................................................................от 10 до 35
- относительная влажность окружающего воздуха, %, не более...................................80
- изменение температуры окружающей среды
за время одного цикла нагружения, ºС, не более..............................................................2
Сведения о надежности:
- средняя наработка на отказ, ч, не менее.................................................................10 000
- средний полный срок службы, лет, не менее................................................................15
Знак утверждения типа
наносится печатным способом в левом верхнем углу титульного листа Руководства по эксплуа-
тации и графическим методом на табличку, закрепляемую на лицевой стороне корпуса маши-
ны, рядом с ручными органами управления.
Комплектность средства измерений
Комплектность машин приведена в таблице 6.
Таблица 6
Наименование
Кол-во,
шт.
Примечание
Машина испытательная Novatronic E
1 шт.
Клиновые механические захваты с набором вкладок
для плоских и цилиндрических образцов,
1 комплект из 2 шт.
Пластины Ø100 мм для испытаний на сжатие
Сетевой кабель питания
Кабель связи с ПК
Персональный компьютер
CD с программным обеспечением
Принтер
Клиновые гидравлические захваты* с набором вкла-
док для плоских и цилиндрических образцов
1 комплект из 2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект из 2 шт.
по заказу
Лист № 6
Всего листов 7
Наименование
Кол-во,
шт.
Примечание
Приспособление для испытаний на 3-точечный изгиб*
Контактный экстензометр*
Длинноходовой экстензометр*
Другие захваты (для пластиков, тканей, текстиля, ре-
зины, полиэтилена, лент, в т.ч. гидравлические и
пневматические)*
1 шт.
1 шт.
1 шт.
1 комплект из 2 шт.
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
Высокотемпературная печь*
Низкотемпературная камера*
Климатическая камера*
Руководство по эксплуатации.
МП 20-233-2015 «ГСИ. Машины испытательные элек-
тромеханические Novatronic E. Методика поверки».
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 20-233-2015 «ГСИ. Машины испытательные электромехани-
ческие Novatronic E. Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2015 г.
Перечень эталонов, используемых при поверке:
-
динамометры эталонные 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значе-
ний доверительных границ относительной погрешности δ=±0,12 %;
-
тензокалибратор эталонный 2-го разряда по ГОСТ 8.543-86, диапазон воспроизводимых пе-
ремещений от 0 до 10 мм;
-
меры trial концевые плоскопараллельные номинального размера от 2 до 10 мм 3 класса по
ГОСТ 9038-90;
-
дальномер лазерный, диапазон измерений от 0,05 до 2 м, абсолютная погрешность измере-
ний в диапазоне ±(1+0,025·l) мм, где l в м.
Сведения о методиках (методах) измерений
Методика измерений представлена в разделе 4 документа «Машины испытательные
электромеханические Novatronic E. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испы-
тательным электромеханическим Novatronic E
1ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений
силы.
2ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений
деформации.
3ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб.
Общие технические требования.
4ТУ № 4271-001-46647161-2014 Машины испытательные электромеханические
Novatronic E. Технические условия.
Лист № 7
Всего листов 7
Изготовитель
ООО «НОВАТРОНИК - СИСТЕМЗ».
ИНН 6670432568.
Адрес: 620049, Российская Федерация, Свердловская область,
г.Екатеринбург, пер. Автоматики, 2, литер К4.
Телефон/факс: (343)264-23-81.
E-mail:
.
Испытательный центр
ГЦИ СИ ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»).
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4.
Тел: +7 (343) 350-26-18.
E-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39830-08 | Машины испытательные на сжатие и изгиб | ToniNORM | Фирма "Toni Technik Baustoffprufsysteme GmbH", Германия | 1 год | Перейти |
| 42935-09 | Машины для испытаний на ползучесть | 2120, 2115, 2140, 2320, 2330, 2410, 2430, 2510 | Фирма "Applied Test Systems, Inс.", США | 1 год | Перейти |
| 8561-81 | Машины универсальные | УРС-200/20 | Завод испытательных машин ПО "Точмашприбор", г.Армавир | Нет данных | Перейти |
| 27544-04 | Весы вагонные электромеханические для статического взвешивания | ТС-150-В2 | ЗАО "Тенросиб", г.Новокузнецк | 1 год | Перейти |
| 28883-05 | Машины испытательные разрывные | МТ | ЗАО "Метротекс", пос.Андреевка | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
