Приложение к свидетельству № 60612
об утверждении типа средств измерений
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры торговой марки INSIZE
Назначение средства измерений
Микрометры торговой марки INSIZE модификаций 3101, 3108, 3109, 3202, 3203, 3205,
3206, 3208, 3209, 3210, 3230, 3232, 3233, 3236, 3239, 3260, 3261, 3262, 3263, 3266, 3280, 3282,
3285, 3288, 3292, 3293, 3294, 3506, 3530, 3532, 3533,3539, 3560, 3561, 3562, 3566, 3580, 3588,
3594, 3631, 3632 (далее микрометры) предназначены для измерений наружных линейных раз-
меров деталей контактным методом.
Микрометры могу применяться в машиностроении и других отраслях промышленно-
сти.
Описание средства измерений
Принцип действия микрометров основан на использовании точной винтовой пары для
преобразования вращательного движения микрометрического винта в поступательное.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, мик-
рометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора,
трещотки.
Типы микрометров:

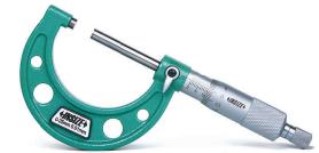

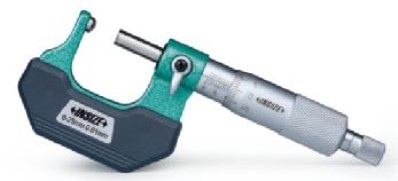

Микрометры для измерения наружных размеров модификаций 3101, 3108, 3109, 3202,
3203, 3205, 3206, 3208, 3209, 3210, 3236, 3239, 3292, 3506, 3539, 3631, 3632 (рисунок 1, 2)
Рисунок 1Рисунок 2
Микрометры листовые с циферблатом для измерения толщины стенок труб модифика-
ции 3263 (рисунок 2).
Рисунок 2

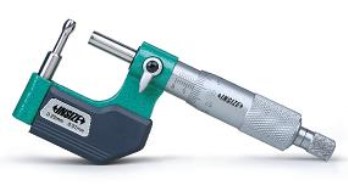

Микрометры трубные для измерения толщины стенок труб модификаций 3260, 3261,
3560,3561 (рисунок 3).
Лист № 2
Всего листов 13
Рисунок 3

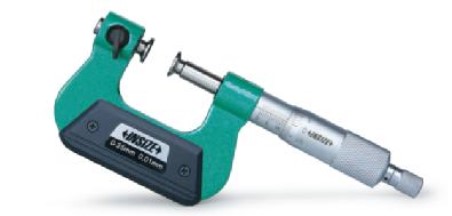

Микрометры зубомерные для измерения длины общей нормали зубчатых колёс моди-
фикаций 3280, 3282, 3294, 3580, 3594 (рисунок 4).
Рисунок 4
Микрометры для измерения толщины проволоки модификации 3285 (рисунок 5).
Рисунок 5

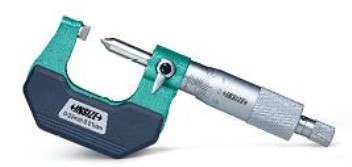

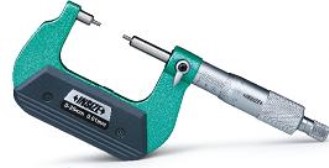

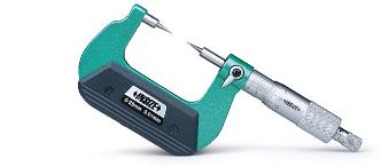

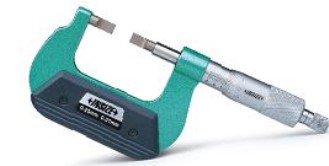

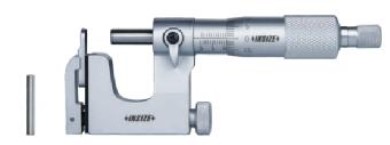

Микрометры с ножевидными измерительными поверхностями модификаций 3232, 3532
(рисунок 6), точечными измерительными поверхностями 3230, 3530 (рисунок 7), ступенчатыми
измерительными поверхностями модификаций 3233, 3533 (рисунок 8), ножевидными и точечны-
ми измерительными поверхностями для измерений канавок и шпоночных пазов, высоты обжима
проводов модификаций 3266, 3566 (рисунок 9), точечными и плоскими измерительными поверх-
ностями модификаций 3288, 3588 (рисунок 10), с взаимозаменяемыми - плоской и цилиндриче-
ской измерительными поверхностями модификаций 3262, 3562 (рисунок 11)
Микрометры для измерения швов консервных банок модификации 3293 (рисунок 12)
Лист № 3
Всего листов 13
Рисунок 6
Рисунок 7
Рисунок 8
Рисунок 9
Рисунок 10
Рисунок 11
Рисунок 12
Принцип действия микрометров – механический. Перемещение производится с помо-
щью трещотки, для обеспечения необходимого измерительного усилия.
У микрометров со значением отсчёта 0,01 мм - отсчет показаний производится методом
непосредственной оценки совпадения делений шкалы на стебле с делениями на барабане.
Со значением отсчёта по нониусу 0,001 мм - отсчёте показаний производится методом
непосредственной оценки совпадения делений шкалы на стебле с делениями на барабане с но-
ниусом.
Микрометры листовые. Отсчет размеров микрометрами листовыми производится ме-
тодом непосредственной оценки делений шкалы на стебле и делений шкалы циферблата.

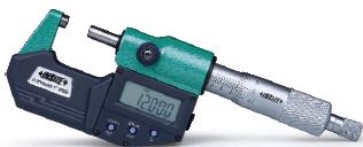

Микрометры цифровые имеют отсчёт показаний, как по электронному цифровому уст-
ройству, так и по шкалам стебля и барабана. У модификации 3631 только по электронному
цифровому устройству. Электронное цифровое устройство расположено на скобе, представляет
собой жидкокристаллический экран, на котором находятся кнопки включения/выключения
Лист № 4
Всего листов 13
(ON/OFF), установки нуля и выбора режима единиц измерений мм/дюйм (mm/inch). Питание
микрометра осуществляется от встроенного источника питания.
Микрометры с диапазоном измерения свыше 25 мм укомплектованы установочной ме-
рой.
Микрометры модификаций 3206, 3506 оснащены сменными упорными наконечниками.
Микрометры модификаций 3101,3108,3109 укомплектованы сферической насадкой ри-
сунок 14.
Рисунок 14
- товарный знак «INSIZE» наносится на скобу микрометров в виде шиль-
дика или краской.
Конструкция микрометров не требует пломбировки от несанкционированного доступа
Метрологические и технические характеристики
Микрометры с цифровым отсчётным устройством, с дискретностью отсчёта 0,001 мм
таблица 1.
Модификация
Исполнение
Диапазон изме-
рений, мм
Пределы допускае-
мой абсолютной
погрешности, мкм
3101
5-10
3108
5-10
Таблица 1
Измерительное уси-
лие, Н
1
3
5
2
25A
50A
75A
100A
125A
150A
175A
200A
225A
250A
275A
300A
25FA
25A
50A
От 0 до 25
От 25 до 50
От 50 до 75
От 75 до 100
От 100 до 125
От 125 до 150
От 150 до 175
От 175до 200
От 200 до 225
От 225 до 250
От 250 до 275
От 275 до 300
От 0 до 25
От 0 до 25
От 25 до 50
4
±2
±2
±3
±3
±3
±3
±4
±4
±4
±4
±5
±5
±2
±2
±2
Лист № 5
Всего листов 13
3108
5-10
3109
5-10
3506
5-10
3530
3-7
3532
3-7
3533
3-7
1
5
3532
3-7
234
75A От 50 до 75 ±3
100A От 75 до 100 ±3
125A От 100 до 125 ±3
150A От 125 до 150 ±3
175A От 150 до 175 ±4
200A От 175до 200 ±4
25FA От 0 до 25 ±2
25A От 0 до 25 ±2
50A От 25 до 50 ±2
75A От 50 до 75 ±3
100A От 75 до 100 ±3
100А От 0 до 100 ±5
150А От 0 до 150 ±6
300А От 150 до 300
±8
301А От 200 до 300
±8
400А От 300 до 400
±9
500А От 400 до 500
±11
600А От 500 до 600 ±12
25А От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100А От 75 до 100 ±5
25ВА От 0 до 25 ±4
50ВА От 25 до 50 ±4
75ВА От 50 до 75 ±5
100ВА От 75 до 100 ±5
25A От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 0 до 25 ±5
100А От 25 до 50 ±5
25ВА От 0 до 25 ±4
50ВА От 25 до 50 ±4
25А От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100А От 75 до 100 ±5
25ВА От 0 до 25 ±4
50ВА От 25 до 50 ±4
75ВАОт 50 до 75±5
Лист № 6
Всего листов 13
3539
5-10
3560
3-7
3506
3-7
3561
3-7
3562
3-7
3580
5-10
3594
5-10
3631
5-10
3631
5-10
1
3533
5
3-7
3566
3-7
3632
234
100ВА От 75 до 100 ±5
253 От 0 до 25 ±5
253FA От 0 до 25 ±5
254FA От 0 до 25 ±6
253FA От 0 до 25 ±5
25A От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100А От 75 до 100 ±5
25SA От 0 до 25 ±4
50SA От 25 до 50 ±4
75SA От 50 до 75 ±5
100SA От 75 до 100 ±5
25А От 0 до 25 ±6
25ВА От 0 до 25 ±6
25СА От 0 до 25 ±6
25DA От 0 до 25 ±6
25А От 0 до 25 ±4
50А От 25 до 50 ±4
25ВА От 0 до 25 ±6
25A От 0 до 25 ±4
50А От 25 до 50 ±4
25А От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100А От 75 до 100 ±5
25 От 0 до 25 ±2
50 От 25 до 50 ±2
75 От 50 до 75 ±3
100 От 75 до 100 ±3
125 От 100 до 125 ±3
150 От 125 до 150 ±3
25От 0 до 25±2
5-10
Лист № 7
Всего листов 13
Микрометры с ценой деления 0,01 мм - при отсчёте показаний по шкалам стебля и барабана
таблица 2.
3202
5-10
3202
5-10
3203
5-10
3205
5-10
3206
5-10
Таблица 2
Модификация
Исполнение
Диапазон изме-
рений, мм
Пределы допускае-
мой абсолютной
погрешности, мкм
Измерительное
усилие, Н
1
3
5
От 0 до 25
От 25 до 50
От 50 до 75
От 75 до 100
От 100 до 125
От 125 до 150
От 150 до 175
От 175до 200
От 0 до 25
От 25 до 50
От 0 до 25
От 25 до 50
От 50 до 75
От 75 до 100
От 100 до 125
От 125 до 150
От 150 до 175
От 175до 200
От 200 до 225
От 225 до 250
От 250 до 275
От 275 до 300
От 0 до 25
От 25до 50
От 300 до 400
От 400 до 500
От 500 до 600
От 0 до 50
От 0 до 100
От 0 до 150
От 50 до 150
От 100 до 200
2
25A
50A
75A
100A
125A
150A
175A
200A
25FA
50FA
25A
50A
75A
100A
125A
150A
175A
200A
225A
250A
275A
300A
25FA
50FA
400
500
600
50А
100А
150А
151А
200А
300А
От 150 до 300
4
±4
±4
±5
±5
±6
±6
±7
±7
±4
±4
±4
±4
±5
±5
±6
±6
±7
±7
±8
±8
±9
±9
±4
±4
±11
±13
±14
±4
±5
±6
±6
±7
±9
Лист № 8
Всего листов 13
3206
5-10
3208
5-10
3209
5-10
3230
3-7
3232
3-7
3233
3-7
3233
3-7
3236
5-10
1
5
234
301А От 200 до 300 ±9
400От 300 до 400±11
500От 400 до 500±13
600От 500 до 600±14
25В От 0 до 25 ±4
50В От 25до 50 ±4
75В От 50 до 75 ±5
100В От 75 до 100 ±5
25 От 0 до 25 ±4
50 От 25 до 50 ±4
75 От 50 до 75 ±5
100 От 75 до 100 ±5
25А От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100А От 75 до 100 ±5
25ВА От 0 до 25 ±4
50ВА От 25 до 50 ±4
75ВА От 50 до 75 ±5
100ВА От 75 до 100 ±5
25A От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100А От 75 до 100 ±5
125А От 100 до 125 ±6
150А От 125 до 150 ±6
175А От 150 до 175 ±7
25ВА От 0 до 25 ±4
50ВА От 25 до 50 ±4
25A От 0 до 25 ±4
25ВА От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100ВА От 75 до 100 ±5
125ВА От 100 до 125 ±6
150ВА От 125 до 150 ±6
175ВА От 150 до 175 ±7
25В От 0 до 25 ±4
50ВОт 25до 50±4
Лист № 9
Всего листов 13
3239
5-10
3260
3-7
3261
3-7
3262
3-7
3280
5-10
3282
5-10
3288
3-7
3292
3-7
3293
1
5
3263
3266
3-7
3-7
3285
3-7
3294
2 3 4
253 От 0 до 25 ±5
253F От 0 до 25 ±5
254F От 0 до 25 ±6
253S От 0 до 25 ±5
25A От 0 до 25 ±4
50А От 25 до 50 ±4
75А От 50 до 75 ±5
100А От 75 до 100 ±5
25SA От 0 до 25 ±4
50SA От 25 до 50 ±4
75SA От 50 до 75 ±5
100SA От 75 до 100 ±5
25A От 0 до 25 ±6
50А От 25 до 50 ±6
25ВА От 0 до 25 ±6
50ВА От 25 до 50 ±6
25СА От 0 до 25 ±6
25DA От 0 до 25 ±6
25А От 0 до 25
±4
50А От 25 до 50
±4
25A От 0 до 25
±4
25ВА От 0 до 25
±4
25A От 0 до 25 ±4
50А От 25 до 50 ±4
25 От 0 до 25 ±4
50 От 25 до 50 ±4
75 От 50 до 75 ±5
100 От 75 до 100 ±5
10 От 0 до 10 ±4
33А От 7,6 до 33 ±5
50А От 25 до 50 ±5
25 От 0 до 25 ±4
50 От 25 до 50 ±4
75 От 50 до 75 ±5
100 От 75 до 100 ±5
131 От 0 до 13 ±4
132 От 0 до 13 ±4
133 От 0 до 13 ±4
25От 0 до 25±4
5-10
Лист № 10
Всего листов 13
1 234
5
50 От 25 до 50 ±4
5-10
3294 75 От 50 до 75 ±5
100 От 75 до 100 ±5
Микрометры со значением отсчёта по нониусу 0,001 мм при отсчёте показаний по шкалам
стебля и барабана с нониусом таблица 3.
Модификация
Исполнение
Диапазон изме-
рений, мм
3210
5-10
Таблица 3
Измерительное
усилие, Н
1
3
Пределы допускае-
мой абсолютной
погрешности, мкм
4
5
2
25A
50A
75A
100A
125A
150A
175A
200A
25FA
50FA
От 0 до 25
От 25 до 50
От 50 до 75
От 75 до 100
От 100 до 125
От 125 до 150
От 150 до 175
От 175до 200
От 0 до 25
От 25до 50
±4
±4
±5
±5
±6
±6
±7
±7
±4
±4
Расстояние от торца конической части барабана до ближайшего края штриха не более
0,15 мм.
Колебание измерительного усилия микрометров не более 2 Н.
Допуск параллельности плоских измерительных поверхностей микрометров для измерений
наружных размеров и зубомерных соответствует значениям, указанным в таблице 4
.
Таблица 4
Верхний предел измерения, мм
Допуск параллельности, мкм
25, 50
75, 100
125, 150, 175, 200
225, 250
275, 300, 400
500
600
2,0
3,0
4,0
6,0
8,0
10,0
12,0
Допуск плоскостности плоских измерительных поверхностей микрометров с плоскими изме-
рительными поверхностями – 0,9 мкм
Перекос плоской измерительной поверхности микрометрического винта, при зажатии сто-
пора микрометров для измерения наружных размеров не увеличивает отклонение от параллель-
ности плоских измерительных поверхностей сверх установленных в таблице 4 более чем на
Лист № 11
Всего листов 13
1 мкм для микрометров с верхним пределом измерений до 100 мм и 2 мкм – для микрометров с
верхним пределом измерений более 100 мм.
Допускаемое отклонение длины установочных мер от номинального размера и суммарный
допуск плоскостности и параллельности их измерительных поверхностей соответствует уста-
новленным в таблице 5.
±2,0
Допускаемое отклонение дли-
ны установочных мер от но-
минального размера, мкм
Суммарный допуск плоскостности и
параллельности их измерительных по-
верхностей установочных мер, мкм
Таблица 5
Номинальный размер
установочных мер,
мм
25, 50, 75
±1,5
0,5
±3,5
100,125
150, 175
200, 225, 250, 275
325, 375, 425, 475
525, 575
±4,0
0,75
1,0
1,5
-
-
Диапазон рабочих температур , °С
Относительная влажность воздуха, %
от +5 до + 35
не более 80
Знак утверждения типа
наносится на титульный лист паспорта в верхней левой части типографским способом и на
футляр микрометра методом наклейки.
Комплектность средства измерений
В стандартный комплект входят следующие компоненты (таблица 6).
1 шт.
Количество
2
1 шт.
Таблица 6
Наименование
1
Микрометр
Установочная мера (кроме микрометров с верхним пределом измерения
25 мм)
Ключ
Элемент питания (для микрометров с цифровым отсчетным устройством)
Футляр
Паспорт
Методика поверки
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 62376-15 «Микрометры торговой марки
INSIZE. Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «Ивановский
ЦСМ» 23.02.2015 г.
При поверке используются следующие основные средства поверки (таблица 7).
Лист № 12
Всего листов 13
5
Пластины плоскопараллельные
типа ПМ 15
6
Пластины плоскопараллельные
типа ПМ 40
7
Пластины плоскопараллельные
типа ПМ 65
8
Пластины плоскопараллельные
типа ПМ 90
12
Машина оптико-механическая
типа ИЗМ
п/п
Таблица 7
№
Наименование средства изме-
рений
1
2
12
Меры длины концевые плоско-
параллельные
Меры длины концевые плоско-
параллельные
Метрологические характеристики
Диапазон из-Погрешность,
меренийкласс точности
3 4
от 5,12 до 1004 разряд
ммпо ГОСТ Р 8.763-2011
от 0,991 до 3 разряд
1,009 ммпо ГОСТ Р 8.763-2011
3Линейка лекальная типа ЛД
КТ 1
Пластина плоская стеклянная
4нижняя
ПИ 60
80 мм
по ГОСТ 8026-92
КТ 2
диаметр 60 ммпо ГОСТ 1875-88
Диаметр
30 ± 1 мм
Высота
15 мм
Диаметр
30 ± 1 мм
Высота
40 мм
Диаметр
40 ± 1 мм
Высота
65 мм
Диаметр
40 ± 1 мм
Высота
90 мм
9Головка 1ИГ
Отклонение:
действительного размера
от номинального
не должно превышать ±10 мкм
от взаимной параллельности ±0,6 мкм
неплоскостность ±0,1 мкм
Отклонение:
действительного размера
от номинального
не должно превышать ±10 мкм
от взаимной параллельности ±0,8 мкм
неплоскостность ±0,1 мкм
Отклонение:
действительного размера
от номинального
не должно превышать ±10 мкм
от взаимной параллельности±0,8 мкм
неплоскостность±0,1 мкм
Отклонение:
действительного размера
от номинального
не должно превышать ±10 мкм
от взаимной параллельности ±1,0 мкм
неплоскостность±0,1 мкм
ПГ
До ± 30 дел.
±50 мкм± 0,4 мкм
Св. ± 30 дел.
± 0,7 мкм
ПГ ±2 %
От 0 до 10 Н
Динамометр для определения
10 измерительного усилия микро-
метра
11 Оптиметр горизонтальный
От 0 до 2000
мм
От 0 до 500 ммПГ ±(0,2-0,3) мм
ПГ ±(0,001+L/100000) мкм
ПГ ±(0,0003+ L/100000) мкм
где L в мм
Лист № 13
Всего листов 13
Сведения о методиках (методах) измерений
Метод измерений изложен в разделах 6-7 паспорта микрометров торговой марки Insaize.
Нормативные и технические документы, устанавливающие требования к микрометрам
торговой марки INSIZE
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в
диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы Insize Co., Ltd., КНР.
Изготовитель
Фирма Insize Co., Ltd., КНР
215009 China 80 Xiangyang Road, Suzhou New District.
e-mail:
www. insize.com
Заявитель
ООО «Инструмент»
603124, Россия, г. Нижний Новгород, ул. Вязниковская, д. 2 «Б»
Тел. (831) 279-72-55,Факс 242-19-37
Е-mail:
Испытательный центр
ГЦИ СИ ФБУ "Ивановский ЦСМ"
153000, г. Иваново, ул. Почтовая, д. 31/42
Тел.: (4932) 32-84-85, факс: (4932) 41-60-79
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30072-11 от 25.03.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
