Скобы торговой марки "INSIZE" Нет данных, ГРСИ 62375-15
Номер госреестра:
62375-15
Наименование СИ:
Скобы торговой марки "INSIZE"
Обозначение типа:
Нет данных
Производитель:
Фирма "Insize Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60611
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Скобы торговой марки INSIZE
Назначение средства измерений
Скобы торговой марки INSIZE модификаций 2184, 2185, 3334, 3335, 3336 (далее скобы)
предназначены для измерений наружных линейных размеров деталей относительным методом.
Скобы могу применяться в машиностроении и других отраслях промышленности.
Описание средства измерений
Скобы выпускаются следующих серий:
- 3334, 3335 – изготавливаются с отсчётным устройством, встроенным в скобу (рисунок 1)
- 2184, 2185, 2186– оснащены сменным отсчётным устройством с ценой деления 0,01 мм (ри-
сунок 2);
- 3336 - оснащены сменным отсчётным устройством с ценой деления 0,001 мм (рисунок 3)

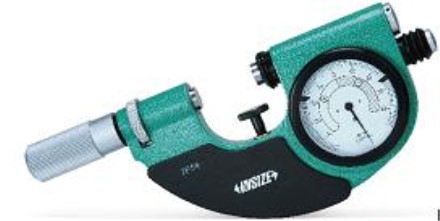

Рисунок 1

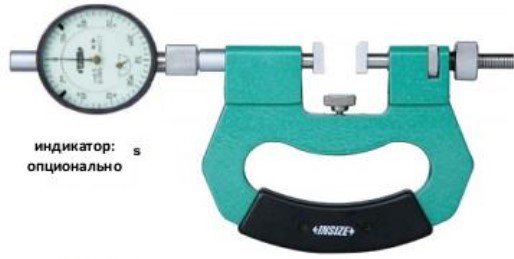

Рисунок 2
Лист № 2
Всего листов 7

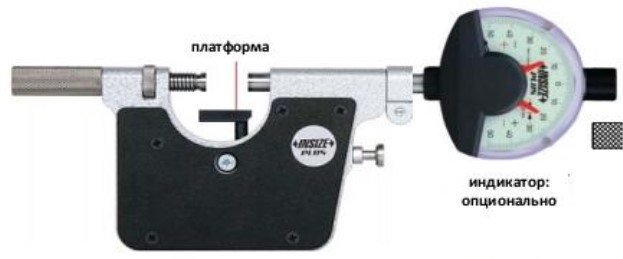

Рисунок 3
Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционных накла-
док, упора, арретира, для отвода подвижной пятки, отсчётного устройства и стопорного винта.
Переставная пятки представляют собой микропару и перемещается вдоль линии измере-
ния при помощи специальной гайки. Подвижная пятка под действием измерительного усилия
также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помо-
щью отсчётного устройства.
В скобах могут использоваться следующие отсчётные устройства: индикаторы часового
типа с ценой деления 0,01 мм, цифровые индикаторы с дискретностью 0,01 мм, головки сценой
деления 0,001 мм.
Скобы устанавливаются на «ноль» с помощью концевой меры длины, имеющий размер,
равный номинальному размеру измеряемой детали. Отклонение измеряемого размера от его
номинальной величины отсчитывается по шкале отсчётного устройства.
- товарный знак «INSIZE» наносится на корпус скобы в виде шильдика
или краской.
Конструкция скоб не требует пломбировки от несанкционированного доступа
Лист № 3
Всего листов 7
Отсчётное устройство
Модификация
Исполнение
Диапазон из-
мерений скоб,
мм
Измерительное
усилие, Н
От 0 до 25
От 0 до 50
±0,008
2184
±0,010
±0,008
±0,005
2185
Метрологические и технические характеристики
Таблица 1
делений
от нуле-
вого
На любом
участке
3 мм
1
3
Цена деления
Диапазон(дискрет-
измерений,ность) от-
мм счётного уст-
ройства, мм
45
Пределы допускаемой абсолютной погрешно-
сти, мкм
±30 де-
Св. ±30
На норми-
лений от рованном
нулевого участке
штриха
штриха
0,1 мм
67
8
9
10
2
25W
50W
30,01--
±0,0056-9
100WОт 50 до 100
150W От 100 до 150
200W От 150до 200
25W От 0 до 25
50W От 25 до 50
75W От 50 до 75
100W От 75 до 100
125W От 100 до 125
150W От 125 до 150
175W От 150 до 175
200W От 175до 200
225W От 200 до 225
250W От 225 до 250
275W От 250 до 275
300WОт 275 до 300
30,01--
±0,005±0,012
±0,010
6-9
Лист № 4
Всего листов 7
1
6
3334
±0,001
3335
±0,001
3336
±0,0007
23
45
78910
±0,0400,001
±0,002--5-10
±0,0700,001
±0,002--8,5
25 От 0 до 25
50 От 25 до 50
75 От 50 до 75
100 От 75 до 100
25 От 0 до 25
50 От 25 до 50
75 От 50 до 75
100 От 75 до 100
25 От 0 до 25
50 От 25 до 50
100АОт 50 до 100
±0,0500,001
±0,0014--
Колебание измерительного усилия скоб не более 1,5 Н.
Размах показаний не более 1/3 цены деления шкалы.
Допуск плоскостности и параллельности плоских измерительных поверхностей скоб соответствуют значениям, указанным в таблице 2
.
Лист № 5
Всего листов 7
Модификация
скоб
Диапазон
измерений, мм
3334, 3335, 3336
0,3
0,9
0,9
2184, 2185
Таблица 2
Допуск
Отклонение от
плоскостности, мкм
Параллельности при
закреплённом стопоре, мкм
0-25
25-50
50-75
75-100
0-50
3,5
50-100
3,5
100-200
6,0
Св. 200
1,2
-
Диапазон рабочих температур, °С
Относительная влажность воздуха, %
от 15 до 25
не более 80
Знак утверждения типа
наносится на титульный лист паспорта в верхней левой части типографским способом.
Комплектность средства измерений
В стандартный комплект входят следующие компоненты:
Наименование
1
Скоба
Отсчётное устройство (для скоб со сменным отсчётным устройством)
Футляр
Паспорт
Методика поверки
Количество
2
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 62375-15 «Скобы торговой марки INSIZE.
Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «Ивановский ЦСМ»
10.04.2015 г.
Наименование средства из-
мерений
1от 0,5 до 100 мм
2
от 0,5 до 100 мм
При поверке используются следующие основные средства поверки:
№ Метрологические характеристики
п/п Диапазон измере- Погрешность,
нийtrial точности 1
23 4
Меры длины концевые3 разряд
плоскопараллельные ГОСТ Р 8.763-2011
Меры длины концевые4 разряд
плоскопараллельные ГОСТ Р 8.763-2011
Лист № 6
Всего листов 7
3
диаметр 60 мм
КТ 2
4
Пластины плоскопараллель-
ные типа ПМ 15
Диаметр
30 ± 1 мм
Высота
15 мм
5
Пластины плоскопараллель-
ные типа ПМ 40
Диаметр
30 ± 1 мм
Высота
40 мм
6
Пластины плоскопараллель-
ные типа ПМ 65
Диаметр
40 ± 1 мм
Высота
65 мм
7
Пластины плоскопараллель-
ные типа ПМ 90
Диаметр
40 ± 1 мм
Высота
90 мм
8
1
3
4
2
Пластина плоская стеклян-
ная нижняя ПИ 60
Весы настольные цифер-
блатные
НПВ 5 кг,
ц.д. 5 г
Отклонение:
действительного размера от номи-
нального не должно превышать ±10
мкм
от взаимной параллельности
±0,6 мкм
неплоскостность ±0,1 мкм
Отклонение:
действительного размера от номи-
нального не должно превышать ±10
мкм
от взаимной параллельности
±0,8 мкм
неплоскостность ±0,1 мкм
Отклонение:
действительного размера от номи-
нального не должно превышать ±10
мкм
от взаимной параллельности
±0,8 мкм
неплоскостность ±0,1 мкм
Отклонение:
действительного размера от номи-
нального не должно превышать ±10
мкм
от взаимной параллельности
±1,0 мкм
неплоскостность ±0,1 мкм
КТ «средний» по
ГОСТ R OIM111-1-2009
Сведения о методиках (методах) измерений
Метод измерений изложен в разделах 6-7 паспорта скоб торговой марки Insaize
Нормативные и технические документы, устанавливающие требования к скобам торго-
вой марки INSIZE
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы Insize Co., Ltd., КНР.
Изготовитель
Фирма Insize Co., Ltd., КНР.
215009 China 80 Xiangyang Road, Suzhou New District.
Е-mail:
www. insize.com
Лист № 7
Всего листов 7
Заявитель
ООО «Инструмент»
603124, Россия, г. Нижний Новгород, ул. Вязниковская, д. 2 «Б»
т/ф. (831) 279-72-55, 242-19-37
e-mail:
Испытательный центр
ГЦИ СИ ФБУ "Ивановский ЦСМ"
153000, г. Иваново, ул. Почтовая, д. 31/42
Тел.: (4932) 32-84-85, факс: (4932) 41-60-79
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30072-11 от 25.03.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
