Комплексы аппаратно-программные ТРАФИК-СКАНЕР-К, ГРСИ 62368-15
Номер госреестра:
62368-15
Наименование СИ:
Комплексы аппаратно-программные
Обозначение типа:
ТРАФИК-СКАНЕР-К
Производитель:
ООО "ИСС-Интегратор", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60603
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К»
Назначение средства измерений
Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К» (далее – комплексы)
предназначены для дистанционного измерения скорости движения транспортных средств
(далее – ТС) и времени фиксации ТС.
Описание средства измерений
Конструктивно комплексы состоят из измерителей скорости транспортных средств
радиолокационных DR500S (далее – измерители скорости DR500S), видеокамер высокого
разрешения (далее
–
видеокамеры) и блока управления.
Измерители скорости DR500S по принципу эффекта Доплера определяют скорость
движения ТС.
Видеокамеры осуществляют видеосъемку потока ТС в контрольных зонах. Каждая
видеокамера располагаются в термокожухе для установки видеокамер стандартного
исполнения с подогреваетелями и вентилятором, класса защиты IP66 (влаго и пылезащитное
исполнение).
В блоке управления расположены:
– ГЛОНАСС/GPS приемник;
– промышленный компьютер (далее – ПК) с предустановленным специализированным
программным обеспечением (далее – специализированное ПО);
– источник бесперебойного питания;
– системы защиты электропитания, вентиляции и подогрева.
Все элементы блока управления расположены в термошкафе, конструкция которого
обеспечивает поддержания заданного температурного режима.
ГЛОНАСС/GPS приемник определяет местоположение комплекса при помощи
спутниковой системы позиционирования и принимает данные о точном времени, что
позволяет каждому кадру с видеокамер присваивать метку времени.
ПК со специализированным ПО:
– выполняет сбор информации по локальной линии связи от измерителей скорости
DR500S,видеокамер,ГЛОНАСС/GPSприемникаисконтроллеровсветофорной
сигнализации;
– обрабатывает измерительную информации с целью принятия решения о фиксации
какого либо нарушения: превышение ТС установленной скорости движения; проезд ТС на
запрещающий сигнал светофора и (или) невыполнение требований об остановке перед стоп -
линией при запрещающем сигнале светофора; движение ТС во встречном направлении и (или)
движение ТС по полосе для маршрутных ТС.
Данные о фиксации ТС представляются в едином электронном файле, включающем:
– измеренную скорость движения ТС;
– фотографию ТС с отображением государственных регистрационных знаков;
– сведения о местоположении измерителя скорости DR500S, направлении движения
ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном
участке автодороги;
– информацию о зафиксированном нарушении ПДД.
Все данные защищены от модификации и удаления цифровой подписью.
Комплексы эксплуатируются в полностью автоматическом режиме.
Лист № 2
Всего листов 7
Комплексы устанавливаются над проезжей частью. Измерители скорости DR500S и
видеокамеры закреплены при помощи кронштейнов.
Внешний вид составных частей комплекса, обозначение места для размещения знака
утверждения типа и мест пломбирования от несанкционированного доступа представлены на
рисунках 1-4.

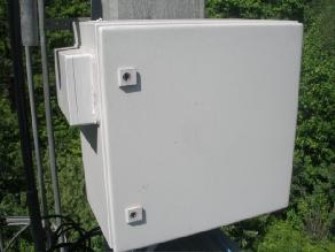

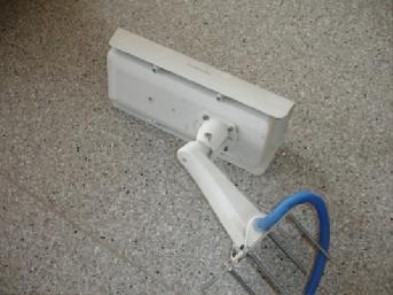

Рисунок 2
–
Камера Автокам в сборе с термокожухом и кронштейном
Место пломбирования от
несанкционированного
доступа

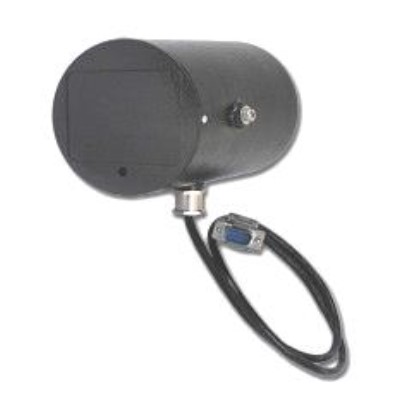

Рисунок 1
–
Измеритель скорости DR500S
Место пломбирования от
несанкционированного
доступа
Лист № 3
Всего листов 7
1
–
место нанесения знака утверждения типа2
–
ГЛОНАСС/GPS приемник
3
–
источник бесперебойного питания4
–
ПК
5
–
системы защиты электропитания, вентиляции и подогрева
6
–
место пломбирования от несанкционированного доступа

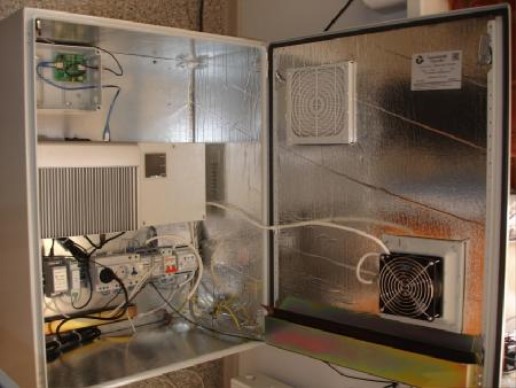

Рисунок 3
–
Термошкаф с элементами блока управления
(крышка ГЛОНАСС/GPS приемника временно снята)

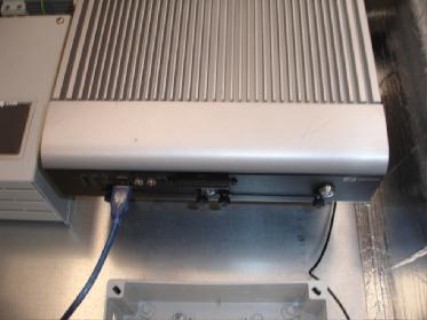

Рисунок 4
–
Промышленный компьютер
1
2
3
4
5
Место пломбирования от
несанкционированного доступа
Лист № 4
Всего листов 7
Программное обеспечение
Комплексы имеют специализированное ПО, которое поставляется предустановленным
в ПК блока управления.
Метрологически значимые модули специализированного ПО: модуль сопоставления
данных, модуль определения скорости движения ТС, модуль формирования изображения ТС и
временных меток.
Идентификационные данные (признаки) метрологически значимого ПО комплекса
приведены в таблицах 1 – 3.
Идентификационные данные (признаки)
Значение
Номер версии (идентификационный номер) ПО
8.7.45
Цифровой идентификатор ПО
Таблица 1
Идентификационное наименование ПО
SkLogic.dll
C056035AB2F9698DBEB87FF1E1503BD5
по MD5
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
SpeedWatch.exe
Номер версии (идентификационный номер) ПО
1.0.0
Цифровой идентификатор ПО
Таблица 2
8502BE028E8F9487B7512A34F9DE4206 по
MD5
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
CameraManager.dll
Номер версии (идентификационный номер) ПО
8.7.45
Цифровой идентификатор ПО
Таблица 3
B60053BAC7081B9D08CDC6FA7DC9428A
по MD5
Защита ПО комплексов от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Рабочая частота излучения, ГГц
24,125 ± 0,025.
Пределы допускаемой абсолютной погрешности измерений
времени фиксации ТС, с
± 1.
Диапазон измерений скорости движения ТС, км/ч
от 10 до 250.
Лист № 5
Всего листов 7
Пределы допускаемой абсолютной погрешности измерений
скорости движения ТС, км/ч
± 2.
Габаритные размеры (длина × ширина × высота), мм, не более:
– блок управления
– камера Автокам Про
– камера Автокам Лайт
– ГЛОНАСС/GPS приемник
660×483×177;
405×150×126;
405×150×126;
110×50×10.
Габаритные размеры измерителя скорости DR500S
(длина × диаметр), мм, не более
140×94.
38.
от 200 до 240.
Масса комплекса в комплектации базовой, кг, не более
Напряжение питания от сети переменного тока частотой 50 Гц, В
Потребляемая мощность комплекса
в комплектации базовой, В∙А, не более
650.
Рабочие условия применения:
− температура окружающего воздуха,
о
С
− атмосферное давление, кПа (мм рт. ст.)
− относительная влажность %, не более
от минус 40 до 55;
от 86 до 106,7 (от 645 до 800);
90.
Знак утверждения типа
наносится на фирменный шильдик, расположенный на дверце корпуса блока управления
комплекса, и на титульный лист документа «Комплексы аппаратно-программные «ТРАФИК-
СКАНЕР-К». Формуляр. ФО 4278-006-63796276-2015» методом компьютерной графики.
Комплектность средства измерений
Комплектность поставки комплексов приведена в таблице 4.
Наименование
Обозначение
4278-006-66878690-2015
1
1
-
1
1
1
от 1 до 4*
Таблица 4
Количество
в базовом
комплекте, шт.
Возможное
количество,
шт.
-
1
от 1 до 8*
от 1 до 4*
от 1 до 8*
Комплекс аппаратно-
программный «Трафик-сканер-
К» в составе:
–
блок управления с
предустановленным
специализированным ПО
–
измеритель скорости
транспортных средств
радиолокационный DR500S
–
ГЛОНАСС/GPS приемник
–
камера Автокам Про**
–
камера Автокам Лайт**
–
уличный ИК прожектор
Комплект кабелей
по заказу
---
-
1
1
1
1
1
1
Лист № 6
Всего листов 7
Наименование
Обозначение
1
от 1 до 12*
Конвертер МОКСА
1
от 1 до 4*
Формуляр
1
1
Методика поверки
1
1
* –
количество по требованию заказчика
** –
допускается любая модель с аналогичными параметрами, поддерживаемая
специализированным ПО
Количество
в базовом
комплекте, шт.
Возможное
количество,
шт.
Сетевой коммутатор 8 портов
РОЕ
-
-
Руководство по эксплуатации
1
1
ФО4278-006-63796276-
2015
РЭ 4278-006-63796276-2015
4278-00666878690-2015
МП
Поверка
осуществляется в соответствии с документом 4278-00666878690-2015 МП «Инструкция.
Комплексыаппаратно-программные
«ТРАФИК-СКАНЕР-К»
».Методикаповерки»,
утвержденным первым заместителем генерального Директора
-
заместителем по научной работе
ФГУП «ВНИИФТРИ» в сентябре 2015 года. Знак поверки наносится на свидетельство о
поверке в виде наклейки или оттиска клейма.
Сведения о методиках (методах) измерений
Комплексыаппаратно-программные«ТРАФИК-СКАНЕР-К».Руководствопо
эксплуатации РЭ 4278-006-63796276-2015.
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно-программным «ТРАФИК-СКАНЕР-К»
1 Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-К». Технические условия.
ТУ 4278-006-63796276-2015.
Изготовитель
Общество с ограниченной ответственностью «ИСС-Интегратор»
(ООО «ИСС- Интегратор»)
Юридический адрес: 119992, Москва, ул. Ленинские горы, д. 1, строение 77
Почтовый адрес: 107023, г. Москва, ул. Суворовская, д. 19
Идентификационный номер налогоплательщика (ИНН) 7743760773
Телефон: (495) 645-21-21; факс: (800) 555-61-21, e-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 526-63-00, факс: (495) 526-63-00.
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 65269-16 | Комплексы измерительные | ЭЛЬФ, исп. ЭЛЬФ-01, ЭЛЬФ-02, ЭЛЬФ-03, ЭЛЬФ-04, ЭЛЬФ-05 | ООО НПП "Уралтехнология", г.Екатеринбург | 4 года | Перейти |
| 62309-15 | Комплексы метеорологических наблюдений | КМН | АО "СИТРОНИКС КАСУ", г.Москва | 1 год | Перейти |
| 23064-02 | Комплексы метеорологические | МК-14 | ООО корпорация "Атомприбор-Экотехника", г.Обнинск | 1 год | Перейти |
| 35527-07 | Комплексы электроэнцефалографические компьютерные | Диамант-ЭЭГ | ООО "Диамант", г.С.-Петербург | 1 год | Перейти |
| 37805-14 | Комплексы измерительно-вычислительные и управляющие | Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration | Фирма "GE Oil & Gas Hungary Kft.", Венгрия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
