Преобразователи давления измерительные пневматические 11GM, ГРСИ 62339-15
Номер госреестра:
62339-15
Наименование СИ:
Преобразователи давления измерительные пневматические
Обозначение типа:
11GM
Производитель:
Фирма "Foxboro", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 5 шт. с зав.№ мод. 11GM-BS1: 14350028, 14350029; мод. 11GM-DS1: 14350027, 14350026; мод. 11GM-DM1: 14351353
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60573
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные пневматические 11GM
Назначение средства измерений
Преобразователи давления измерительные пневматические 11GM (далее - преобразова-
тели) предназначены для непрерывного измерения значения измеряемого параметра – давле-
ния, а также преобразования его в унифицированный аналоговый пневматический информа-
тивный параметр выходного сигнала, в составе установки разделения воздуха PL4HN г. Толь-
ятти.
Метрологические и технические характеристики
11GM-BS1
от 0 до 9
(от 0 до 0,9)
11GM-DS1 11GM-DM1
от 0 до 50
(от 0 до 5)
Таблица 1
Модификация преобразователя
Диапазон измерений избыточного давления,
бар (МПа)
Пределы основной допускаемой приведенной
погрешности, %
± 0,5
Описание средства измерений
Принцип действия преобразователей основан на принципе «силовой компенсации».
Преобразователи состоят из первичного преобразователя давления и вторичного пневматиче-
ского преобразователя, действующего на основе преобразователя «сопло-заслонка».
Измеряемое давление подается в камеру (капсулу) измерительного преобразователя, и
деформация его чувствительного элемента линейно преобразуется в изменение положения за-
слонки, компенсирующей входное воздействие и регулирующей выходное давление.
Знак поверки в виде наклейки наносится на поверхность корпуса преобразователя.
Общий вид преобразователя с указанием места нанесения знака поверки приведен на
рисунке 1.

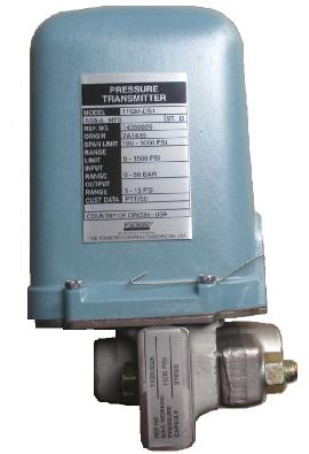

Рисунок 1 - Общий вид преобразователя давления измерительного пневматического 11GM с
указанием места нанесения знака поверки
Место нанесения знака поверки
Лист № 2
Всего листов 3
0,5
от 20 до 100
Продолжение таблицы 1
Вариация, %
Выходной сигнал, кПа
Пределы дополнительной погрешности от
влияния изменения температуры окружающего
воздуха, %/ 10° C
Температура окружающей среды, ºС
Давление воздуха питания, кПа
Габаритные размеры, мм, не более
Масса, кг, не более
Материал капсулы
± 0,5
от минус 40 до плюс 120
от 120 до 150
119×229×110
4,5
Нержавеющая сталь 316Монель
Знак утверждения типа
наносится на корпус преобразователя в виде наклейки и на титульный лист паспорта типо-
графским способом.
Комплектность средства измерений
Преобразователь давления измерительный пневматический 11GM5 шт.
Паспорт5 экз.
Методика поверки1 экз.
Поверка
осуществляется по документу МП 62339-15 «Преобразователи давления измерительные пнев-
матические 11GM. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС»
12.10.2015 г.
Основные средства поверки и вспомогательное оборудование:
- манометр грузопоршневой МП-2,5, ВПИ 0,25 МПа, класс точности 0,01;
- манометр грузопоршневой МП-60, диапазон измерений от 0,1 до 6 МПа, класс точ-
ности 0,05.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на преобразователь давления измерительный
пневматический 11GM.
Нормативные и технические документы, устанавливающие требования к преобразова-
телям давления измерительным пневматическим 11GM
ГОСТ 22521-85 «Датчики давления, разрежения и разности давлений с пневматическим
аналоговым выходным сигналом ГСП. Общие технические условия».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Foxboro», США
33, Commercial Street Foxboro,
MA 02035-2099
Тел.: 1-888-369-2676 / Факс: (508) 549-4492
Web:
Лист № 3
Всего листов 3
Заявитель
ООО «Праксайр Азот Тольятти», г. Тольятти
ИНН 7709930344
Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07, Факс: (495) 967-97-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
