Термопреобразователи сопротивления платиновые MES 100SE112, ГРСИ 62338-15
Номер госреестра:
62338-15
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
MES 100SE112
Производитель:
Фирма "Loreme", Франция
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 60 шт. с зав.№ 105832-01/01 … 105832-01/60
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60572
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые модели MES 100SE112
Назначение средства измерений
Термопреобразователи сопротивления платиновые модели MES 100SE112 (далее по
тексту – термопреобразователи или ТС) предназначены для измерений температуры обмотки
статора генератора на Ленинградской АЭС-2 энергоблок № 1.
Описание средства измерений
Принцип действия термопреобразователей основан на преобразовании измеряемой
температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде прямоугольного корпуса,
изготовленного из эпоксидного стекла, внутри которого находится платиновый ЧЭ. К корпусу
ТС присоединен кабель с удлинительными проводами в тефлоновой оболочке . ЧЭ ТС имеют
номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ
6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х
проводная.

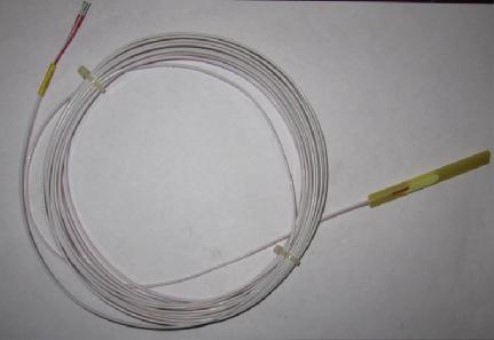

Внешний вид термопреобразователя представлен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователя сопротивления платинового модели
MES 100SE112
Метрологические и технические характеристики
от минус 50 до плюс 180
0,00385
Pt100
100
B
Таблица 1
Диапазон измеряемых температур, ºС
Температурный коэффициент ТС α, ºС
-1
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009
Номинальное значение сопротивления термопреобразователя
при 0 ºС (R
o
), Ом
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009
Пределы допускаемого отклонения сопротивления ТС от НСХ в
температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C
±
(0,3+0,005|t|)
Лист № 2
Всего листов 3
Продолжение таблицы 1
Габаритные размеры корпуса ТС д × г × ш, мм
Длина кабеля ТС, мм
70×8,2×2,2
7000
Рабочие условия эксплуатации ТС:
- диапазон температур окружающей среды, °С
- относительная влажность воздуха, %, не более
от минус 40 до плюс 180
95
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность средства измерений
Термопреобразователь сопротивления платиновый модели MES 100SE11260 шт.
Паспорт60 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
из платины, меди и никеля».
Основные средства поверки:
- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур
от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50…+199,99 °С);
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2
с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и
нестабильностью поддержания заданной температуры ±(0,004…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8-15(М) с пределами
допускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
),
где R – измеряемое сопротивление, Ом.
Сведения о методиках (методах) измерений
приведены в паспорте на термопреобразователи сопротивления платиновые модели
MES 100SE112
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления платиновым модели MES 100SE112
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
Техническая документация фирмы-изготовителя
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Изготовитель
Фирма LOREME, Франция
12, rue des Potiers d Etain Actipôle BORNY - B.P. 35014
57071 METZ CEDEX 3
Тел/Факс: 03.87.76.32.51/ 03.87.76.32.52
E-mail:
,
Лист № 3
Всего листов 3
Заявитель
Общество с ограниченной ответственностью «АЛЬСТОМ Атомэнергомаш»
(ООО "ААЭМ"), ИНН 5036083578
195197, Россия, Санкт-Петербург
Полюстровский пр., 43А
Тел/факс: +7 812 635 70 71/+7 812 635 70 72
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.« ___ » ______________ 2015 г.
