Термопреобразователи сопротивления платиновые K63BH4400.2000R, ГРСИ 62337-15
Номер госреестра:
62337-15
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
K63BH4400.2000R
Производитель:
Фирма "GUILCOR CAPTEURS", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 20 шт. с зав.№ 41472/13 … 41491/13
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60571
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые модели K63BH4400.2000R
Назначение средства измерений
Термопреобразователи сопротивления платиновые модели K63BH4400.2000R (далее по
тексту – термопреобразователи или ТС) предназначены для измерений температуры корпуса
подшипника ДГУ на Ленинградской АЭС-2 энергоблок № 1.
Описание средства измерений
Принцип действия термопреобразователей основан на преобразовании измеряемой
температуры в изменение электрического сопротивления платинового чувствительного
элемента (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с ЧЭ,
помещенным в защитный чехол из термостойкого пластика, к которому присоединен кабель с
удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеет номинальную статическую
характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительным
элементом: 3-х проводная.
Монтаж ТС на объекте измерений осуществляется при помощи штуцерного элемента.

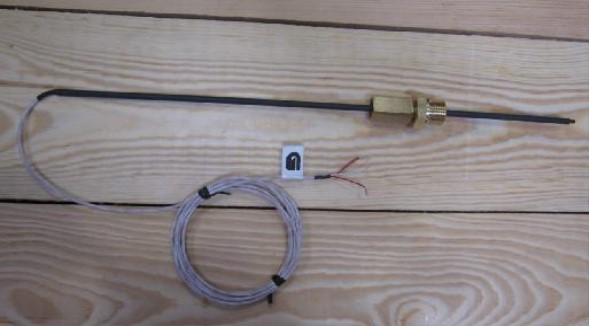

Внешний вид термопреобразователя представлен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователя сопротивления платинового модели
K63BH4400.2000R
Метрологические и технические характеристики
Значение
от минус 50 до плюс 180
Pt100
0,00385
Таблица 1
Наименование характеристики
Диапазон измеряемых температур, °С
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571
Температурный коэффициент ТС
a
, °С
-1
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом (в
зависимости от материала защитного чехла)
Класс допуска по ГОСТ 6651-2009/МЭК 60571
100
В
Лист № 2
Всего листов 3
±
(0,3 + 0,005|t|)
2000
5,2
400
Продолжение таблицы 1
Допуск по ГОСТ 6651-2009/МЭК 60571, °С
(t – значение измеряемой температуры)
Длина кабеля с удлинительными проводами, мм
Диаметр монтажной части ТС, мм
Длина монтажной части ТС, мм
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от минус 40 до 180
95
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность средства измерений
Термопреобразователь сопротивления платиновый модели K63BH4400.2000R 20 шт.
Паспорт 20 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины,
меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с
общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и
нестабильностью поддержания заданной температуры ±(0,004…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами
допускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
),
где R – измеряемое сопротивление, Ом.
Сведения о методиках (методах) измерений
приведены в паспорте на термопреобразователь сопротивления платиновый модели
K63BH4400.2000R.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления платиновым модели K63BH4400.2000R
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Лист № 3
Всего листов 3
Изготовитель
«GUILCOR CAPTEURS», Франция
25, Rue de la Halte
F-50530 Dragey
Тел/Фак: 0033 (0)233 611 670/0033 (0)233 518 821
Заявитель
Общество с ограниченной ответственностью «АЛЬСТОМ Атомэнергомаш»
(ООО "ААЭМ")
ИНН 5036083578
195197, Россия, Санкт-Петербург
Полюстровский пр., 43А
Тел/факс: +7 812 635 70 71/+7 812 635 70 72
научно-
средств
Испытательный центр
Федеральное государственноеунитарное предприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
