Приложение к свидетельству № 60563
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные электронные ВЕСТА
Назначение средства измерений
Весы автомобильные электронные ВЕСТА (далее – весы) предназначены для
определения массы транспортных средств в статическом режиме.
Описание средства измерений
Весы имеют модульную конструкцию и состоят из грузоприемного устройства и
электронного весоизмерительного устройства.
Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких секций.
Каждая секция опирается на четыре аналоговых или цифровых весоизмерительных датчика
(далее — датчик). При этом соседние секции имеют две общие точки опоры (датчика).
Сигнальные кабели датчиков в зависимости от исполнения весов подключены к
электронному весоизмерительному устройству либо напрямую, либо через соединительную
коробку.
Принцип действия весов основан на преобразовании деформации упругого элемента
датчика, возникающей под действием взвешиваемого транспортного средства в аналоговый
электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в
цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей
электронного весоизмерительного устройства.
Ввесахиспользуютсяэлектронныевесоизмерительныеустройства,которые
представляют результаты взвешивания и имеют клавиши управления весами. При
использовании в весах цифровых датчиков электронные весоизмерительные устройства
представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1–2011). При использовании в весах
аналоговых датчиков электронные весоизмерительные устройства представляют собой
индикатор (Т.2.2.2 ГОСТ OIML R 76-1–2011).
Индикаторы, используемые в составе весов:
– приборы весоизмерительные Микросим, модификации M0601, М0601-БМ-2
(Госреестр № 55918-13);
– приборы весоизмерительные CI, модификации CI-2400BS, CI-5010A, CI-6000A
(Госреестр № 50968-12);
весоизмерительные приборы VT300 (изготовитель - фирма «Vishay Precision Group
Celtron», Тайвань).
Аналоговые весоизмерительные датчики, используемые в составе весов совместно с
любым из индикаторов:
– датчики весоизмерительные МВ 150 (Госреестр № 44780-10);
– датчики весоизмерительные тензорезисторные М, модификации М70К, М100
(Госреестр № 53673-13);
– датчики весоизмерительные сжатия 740 (Госреестр № 50842-12);
– датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam,
S beam, Сolumn, модификации HM9B, BM14G (Госреестр № 55371-13);
– датчики весоизмерительные тензорезисторные С, модификация C16A (Госреестр
№ 60480-15).
Лист № 2
Всего листов 9
Терминалы и цифровые весоизмерительные датчики, используемые в составе весов
совместно:
– приборы весоизмерительные DIS2116 (изготовитель - фирма «Hottinger Baldwin
Messtechnik GmbH»,Германия) и датчики весоизмерительные тензорезисторные С,
модификация C16i (Госреестр № 60480-15);
– весоизмерительные приборы Matrix II (изготовитель - фирма «UTILCELL», Испания)
и датчики весоизмерительные сжатия 740D (Госреестр № 49772-12).
- приборы весоизмерительные DS3SS (изготовитель-фирма «Zhonghang Electronic
Mtasuring Instruments Co.,LTD (ZEMIC),КНР» и датчики весоизмерительные тензорезисторные
DHM9B10, DBM14G(Госреестр № 55634-13)
- приборы весоизмерительные DS3SS (изготовитель-фирма «Zhonghang Electronic
Mtasuring Instruments Co.,LTD (ZEMIC),КНР» и датчики весоизмерительные тензорезисторные
С, модификация C16i (Госреестр № 60480-15);
Общий вид ГПУ весов представлен на рисунке 1. Общий вид электронных
весоизмерительных устройств представлен на рисунке 2.
Рисунок 1 — Общий вид ГПУ весов
CL-6000A
Микросим
CI-2400BS
CI-5010A
DIS2116
MATRIXII
Рисунок 2 — Общий вид электронных весоизмерительных устройств
Весы снабжены следующими устройствами и функциями (в скобках указаны
соответствующие пункты ГОСТ OIML R 76-1–2011):
устройство первоначальной установки на нуль (Т.2.7.2.4);
устройство слежения за нулем (Т.2.7.3);
полуавтоматическое устройство установки на нуль (Т.2.7.2.2)
устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);
устройство предварительного задания значения массы тары (Т.2.7.5) (только для
весоизмерительных приборов Микросим, MATRIX II и VT300);
показывающее устройство с расширением — при использовании электронного
весоизмерительного устройства DIS2116 (Т.2.6);
запоминающее устройство (4.4.6);
VТ300
DS3SS
Лист № 3
Всего листов 9
обнаружение промахов (5.2);
выбор различных единиц измерения массы (2.1).
Обозначение модификаций весов имеет вид:
ВЕСТА-X
1
-(D), где:
X
1
– максимальная нагрузка (Max), т;
D – условное обозначение для весов, с цифровыми датчиками (для весов с аналоговыми
датчиками индекс отсутствует).
ЗначениямаксимальнойнагрузкиMax(Мах
i
диапазоноввзвешивания
многодиапазонных весов), минимальной нагрузки Min (Min
i
диапазонов взвешивания
многодиапазонных весов),поверочного интервала e(e
i
диапазоноввзвешивания
многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или
индикаторе (терминале) весов.
Для связи с периферийными устройствами (например, принтеры, электронные
регистрирующие устройства, дублирующее табло, ПК) весы могут оснащаются интерфейсами
RS-232, RS-485, USB.
Знак поверки наносится на корпус электронного весоизмерительного устройства.
Схема пломбировки от несанкционированного доступа приведена на рисунках 1–7.

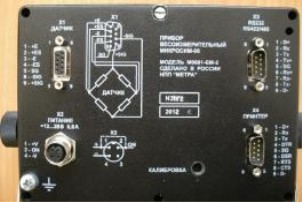

Микросим, модификации М0601 и М0601-БМ-2
Рисунок1—СхемапломбировкивесоизмерительногоприбораМикросимот
несанкционированного доступа

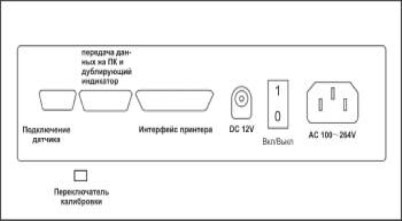

Рисунок 2 — Схема пломбировки весоизмерительного прибора CI (модификация CI-2400BS)
от несанкционированного доступа
Место пломбировки
Место пломбировки
Лист № 4
Всего листов 9

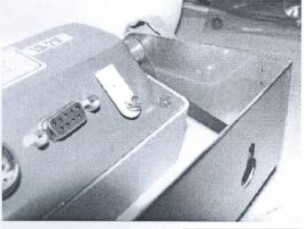

Рисунок 3 — Схема пломбировки весоизмерительного прибора CI (модификация CI-5010A) от
несанкционированного доступа

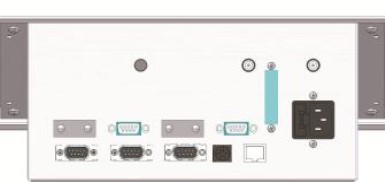

Рисунок 5 — Схема пломбировки весоизмерительного прибора DIS2116 от
несанкционированного доступа

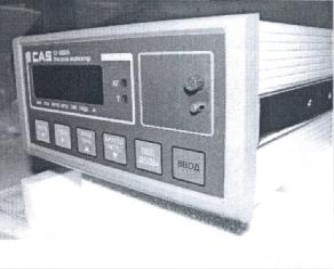

Рисунок 4 – Схема пломбировки весоизмерительного прибора CI (модификация CI-6000A) от
несанкционированного доступа
Место пломбировки
Место пломбировки
Место пломбировки с помощью разрушаемой наклейки (переключатель
режима настройки — слева; винт крепления кожуха — справа)

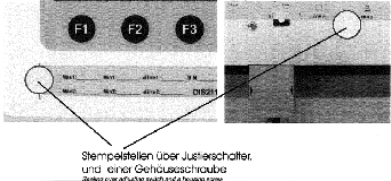

Рисунок 6 — Место пломбировки весоизмерительного прибора MATRIX II с помощью
разрушаемой наклейки
Место пломбировки
Лист № 5
Всего листов 9
Рисунок7—МестопломбировкивесоизмерительногоприбораVT-300от
несанкционированного доступа с помощью разрушаемой наклейки
Рисунок 8 –Место пломбировки весоизмерительного прибора DS3SS от
несанкционированного доступа с помощью разрушаемой наклейки
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных
воздействий соответствует требованиям ГОСТ OIML R 76-1–2011 п. 5.5.1 «Устройства со
встроенным программным управлением». ПО не может быть модифицировано или загружено
через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается невозможностью изменения ПО без применения специализированного
оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации, используется пломбируемый переключатель.
Доступ к изменению настроек, калибровочных параметров и данных измерений
защищен паролем. Для защиты ПО используется журнал событий, который хранится в
зашифрованномвиде.Параметры,определяющиетехническиеиметрологические
характеристики весов, в том числе показатели точности хранятся в микросхеме EEPROM, а
также продублированы в ПЗУ. При несовпадении хранящихся значений, соответствующая
запись вносится в журнал событий. Любые изменения вносятся в журнал событий,
хранящийся в EEPROM.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в
Место пломбировки
Место пломбировки
Лист № 6
Всего листов 9
таблицах 1-2. Идентификационные данные ПО отображаются на дисплее индикатора
(терминала) при включении весов.
CI-6000A
ПО
Таблица 1
Значение
Идентификационные данныеМикросим Микросим
(признаки)М0601М0601- CI-2400BS CI-5010A
БМ-2
12
Идентификационное наименование
- - --
-
1.00, 1.01, 1.00, 1.01,
----
не ниже
1.00, 1.01,
1.02
--
Номер версии (идентификационныйне нижене ниже
не нижене ниже
номер) ПО Ed 5.xx* Ed 5.xx*
1.02 1.02
Цифровой идентификатор ПО 0x3C49 0x3C49 - -
Другие идентификационные данные,
если имеются
* Примечание - обозначение «x» не относятся к метрологически значимому ПО.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблицах 3-6.
Таблица 3
DS3SS
ПО
Таблица 2
Идентификационные данныеЗначение
(признаки) DIS2116 MATRIX IIVT300
12
Идентификационное наименование
- - -
-
VT300SR_EWB
Не ниже
1.1
Номер версиине нижене ниже
не ниже
(идентификационный номер) ПО P 104 1. xxx*
.AZ
Цифровой идентификатор ПО - - -
Другие идентификационные
данные, если имеются
* Примечание - обозначение «x» не относятся к метрологически значимому ПО.
---
-
-
III
Модификации
Характеристика
ВЕСТА-20-(D) ВЕСТА-30-(D) ВЕСТА-40-(D)ВЕСТА-60-(D)ВЕСТА-80-(D)
2030
406080
Класс точности по
ГОСТ OIML R 76-1–
2011
Максимальная
нагрузка (Мах), т
Поверочный
интервал (е) и
действительная цена
деления шкалы (d)
е=d, т
0,010,01
0,020,020,05
Лист № 7
Всего листов 9
Продолжение таблицы 3
Характеристика
Таблица 4
Модификации
ВЕСТА-100-(D)ВЕСТА-120-(D)
III
100120
0,050,05
Класс точности по ГОСТ OIML R 76-1–2011
Максимальная нагрузка (Мах), т
Поверочный интервал, (e) действительная цена деления
шкалы, (d), e=d, т
Число поверочных интервалов (n)
Диапазон уравновешивания тары
Диапазон предварительного задания значения массы тары
2000 2400
100% Max
100% Max
Таблица 5 – Метрологические характеристики весов с двумя диапазонами взвешивания
Модификации
Характеристика
ВЕСТА-40-(D) ВЕСТА-60-(D) ВЕСТА-80-(D)
III
30000 30000 60000
40000 60000 80000
10 10 20
20 20 50
Класс точности по ГОСТ OIML R 76-1–2011
Максимальная нагрузка, кг
Диапазон взвешивания W1 (Max
1
)
Диапазон взвешивания W2 (Max
2
)
Поверочный интервал, e, действительная цена
деления шкалы, d (e=d), кг
Диапазон взвешивания W1 (е
1
)
Диапазон взвешивания W2 (е
2
)
Число поверочных интервалов, n
Диапазон взвешивания W1 (n
1
)
Диапазон взвешивания W2 (n
2
)
Диапазон уравновешивания тары
3000 3000 3000
2000 3000 1600
100 % Мах
2
Таблица 6 – Метрологические характеристики весов с двумя диапазонами взвешивания
Характеристика
Модификации
ВЕСТА-100-(D)ВЕСТА-120-(D)
III
Класс точности по ГОСТ OIML R 76-1–2011
Максимальная нагрузка, кг
Диапазон взвешивания W1 (Max
1
)
Диапазон взвешивания W2 (Max
2
)
6000060000
100000120000
100% Max
100% Max
20003000200030001600
Число поверочных
интервалов (n)
Диапазон
уравновешивания
тары
Диапазон
предварительного
задания значения
массы тары
Лист № 8
Всего листов 9
Продолжение таблицы 6
Поверочный интервал, e, действительная цена деления
шкалы, d (e=d), кг
Диапазон взвешивания W1 (е
1
)2020
Диапазон взвешивания W2 (е
2
)5050
Число поверочных интервалов, n
Диапазон взвешивания W1 (n
1
) 3000 3000
Диапазон взвешивания W2 (n
2
) 2000 2400
Диапазон уравновешивания тары100 % Мах
2
Диапазон температур для ГПУ,
о
C:
– при использовании датчиков М70К, М100, МВ150 ................... от минус 30 до плюс 40;
– при использовании датчиков 740, 740D....................................... от минус 30 до плюс 40;
– при использовании датчиков HM9B, BM14G............................. от минус 30 до плюс 40;
– при использовании датчиков С16A,C16i..................................... от минус 50 до плюс 50;
– при использовании датчиков DHM9B10, DBM14G.................... от минус 30 до плюс 40;
Диапазон температур для весоизмерительных устройств,
о
C:
– прибор весоизмерительный Микросим, модификации M0601, М0601-БМ-2 ...................
............................................................................................................. от минус 35 до плюс 50;
– прибор весоизмерительный CI, модификации CI-2400BS, CI-5010A, CI-6000A ..............
............................................................................................................. от минус 10 до плюс 40;
– прибор весоизмерительный (терминал) DIS2116 ....................... от минус 10 до плюс 40;
– весоизмерительный (терминал) Matrix II..................................... от минус 10 до плюс 40;
– весоизмерительный прибор (терминал) VT300........................... от минус 10 до плюс 40;
– весоизмерительный прибор (терминал) DS3SS...........................от минус 10 до плюс 40.
220
Параметры электропитания от сети переменного тока:
+
10%
– напряжение, В............................................................................................................
-
15%
;
– частота, Гц........................................................................................................................50±1.
Знак утверждения типа
наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора
(терминала), а также типографским способом на титульные листы эксплуатационной
документации.
Комплектность средства измерений
Весы.......................................................................................................................................1 шт.
Руководство по эксплуатации............................................................................................1 экз.
Руководство по эксплуатации электронного весоизмерительного устройства (в
соответствии с составом весов).....................................................................................................1 экз.
Поверка
осуществляется в соответствии с документом ГОСТ OIML R 76-1–2011, приложение ДА
«Методика поверки весов», «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в соответствующих руководствах по эксплуатации электронных
весоизмерительных устройств.
Основные средства поверки: гири, соответствующие классу точности М
1-2
по
ГОСТ OIML R 111-1–2009.
Лист № 9
Всего листов 9
Сведения о методиках (методах) измерений
«Весы автомобильные электронные ВЕСТА. Руководство по эксплуатации», раздел
«2 Использование по назначению».
Нормативные и технические документы, устанавливающие требования к весам
автомобильным электронным ВЕСТА
1. ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы»
3. ТУ 4274-001-77873514-2015 «Весы автомобильные электронные ВЕСТА».
Изготовитель
Общество с ограниченной ответственностью «Весовая Компания «Тензосила»
(ООО «ВК «Тензосила»)
ИНН 3662212108
Адрес: 394005, г. Воронеж, ул. Владимира Невского, 25/5
Тел.: +7(473) 296-45-00, 296-45-01
e-mail:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66
e-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 82049-21 | Весы промышленные | PFA58X | Фирма "Mettler-Toledo GmbH", Швейцария; Фирма "Mettler-Toledo (Albstadt) GmbH", Германия; Фирма "Mettler-Toledo (Changzhou) Measurement Technology Ltd.", КНР | 1 год | Перейти |
| 34594-07 | Приборы щитовые электронные | Ф1790-АД | ОАО "Приборостроительный завод "Вибратор", г.С.-Петербург | 2 года | Перейти |
| 46123-10 | Весы конвейерные автоматические непрерывного действия | М8400 | ООО НПП "Метра", г.Обнинск | 1 год | Перейти |
| 22347-04 | Весы медицинские | SECA 634, 663, 664, 706, 707, 766, 767, 770, 780, 781, 782, 787, 798, 880, 881, 882 | Фирма "Seca Vogel & Halke GmbH & Co", Германия | 1 год | Перейти |
| 39436-08 | Тахеометры электронные | Sokkia SRX1, SRX2, SRX3, SRX5 | Фирма "Sokkia Co. Ltd.", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
