Приложение к свидетельству № 60558
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-аппаратные для измерения параметров волоконно-
оптических систем передачи и оценки защищенности оптических линий связи
«Сапфир»
Назначение средства измерений
Комплексы программно-аппаратные для измерения параметров волоконно-оптических
систем передачи и оценки защищенности оптических линий связи «Сапфир» (далее –
комплексы) предназначены для измерений средней мощности, ослабления, расстояния до
неоднородности в волоконно-оптических системах передачи и оценки защищенности
оптических линий связи.
Описание средства измерений
Комплекс «Сапфир» конструктивно состоит из оптического рефлектометра «Сапфир-
Р», портативного измерителя уровня оптической мощности «Сапфир-ИМ», программируемого
оптического аттенюатора «Сапфир-А», оптического переключателя для одномодового
волокна «Сапфир-КО», оптического переключателя для многомодового волокна «Сапфир-
КМ», ответвителя-прищепки «Сапфир-ОП», генератора оптического сигнала «Сапфир-ГС»,
ПЭВМ типа ноутбук.
Оптический рефлектометр «Сапфир-Р» предназначен для измерения неоднородностей,
затухания и длины волоконно-оптического кабеля. Портативный измеритель уровня оптической
мощности «Сапфир-ИМ» предназначен для измерения средней мощности оптического излучения в
волоконно-оптическомкабеле.Программируемыйоптическийаттенюатор«Сапфир-А»
предназначен для внесения задаваемого оператором затухания в одномодовый или многомодовый
волоконно-оптический тракты. Оптические переключатели «Сапфир – КО» и «Сапфир – КМ»
используются для автоматизации измерений, а также в качестве заслонки для установления
нулевых показаний или изменений траектории света в оптических схемах. Волоконно-оптический
ответвитель - прищепка «Сапфир-ОП» обеспечивает двунаправленное подключение к оптическому
волокну в покрытии без его разрыва. Генератор оптического сигнала «Сапфир-ГС» предназначен
для использования в качестве источника излучения при измерениях параметров компонентов
волоконно-оптических систем.
Принцип работы комплекса основан на анализе отражённых оптических импульсов,
излучаемых в оптическое волокно. Измерения основаны на явлении обратного рассеяния света
в волокне и на отражении света от скачков показателя преломления. Импульсы света,
распространяясь по линии, испытывают отражения и затухания на неоднородностях линии и
вследствие поглощения в среде.
По полученным данным формируется характеристика, именуемая рефлектограммой.
Анализ искажённых принятых импульсов позволяет определить длину волоконно-оптической
линии, затухание сигнала в ней, включая потери на соединителях и коннекторах, расстояния
до мест неоднородностей волокна, которые могут быть связаны с обрывом или изменением
его структуры.
Комплекс может работать в автоматическом, автоматизированном и ручном режимах.
В автоматическом режиме диапазон, ширина импульса, а также время усреднения
устанавливаются автоматически. Полуавтоматический режим позволяет пользователю
устанавливатьдиапазондлиныволокна,остальныепараметрыустанавливаются
автоматически. В комплексе используются сменные адаптеры, что позволяет подключать
кабели с различными типами коннекторов.
Лист № 2
Всего листов 7
Внешний вид составных частей комплекса, место нанесения знака утверждения типа и
места пломбировки от несанкционированного доступа приведены на рисунках 1,2,3.
а)б)в)
г)д)е)
ж)з)и)
Рисунок 1

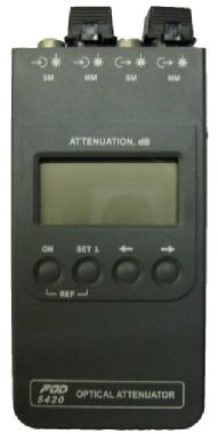

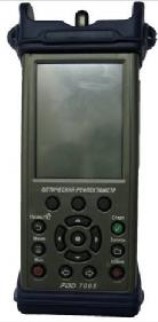

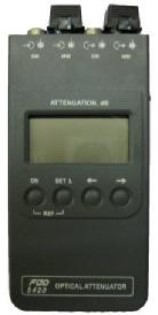

а) оптический рефлектометр «Сапфир-Р»; б) портативный измеритель уровня оптической
мощности «Сапфир-ИМ»; в) программируемый оптический аттенюатор «Сапфир-А»;
г) оптический переключатель для одномодового волокна «Сапфир-КО»;
д) оптический переключатель для многомодового волокна «Сапфир-КМ»; е), ж) генератор
оптического сигнала «Сапфир-ГС»; з) ответвитель-прищепка «Сапфир-ОП»;

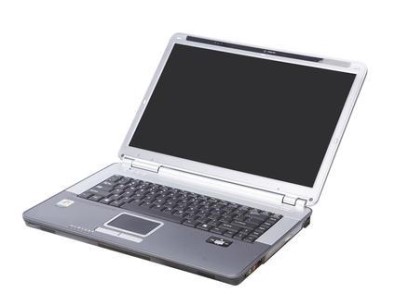

и) ПЭВМ типа ноутбук
Лист № 3
Всего листов 7
*
- место нанесения знака утверждения типа

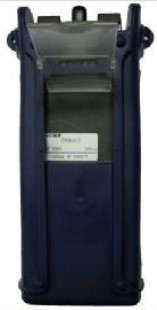

Рисунок 2
*
- места пломбирования от несанкционированного доступа

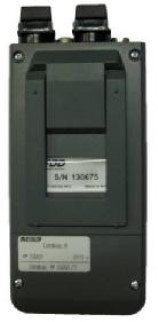

Рисунок 3
*
*
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикикомплексовприведеныв
таблице 1 и таблице 2
Наименование параметра или характеристики
Таблица 1 - Метрологические характеристики
Значение
характеристики
Оптический рефлектометр «Сапфир-Р»
Диапазоны измеряемых расстояний (одномодовое волокно), км
Диапазоны измеряемых расстояний (многомодовое волокно), км
от 0 до 0,25;
от 0 до 0,5;
от 0 до 1;
от 0 до 2;
от 0 до 4;
от 0 до 8;
от 0 до 16;
от 0 до 32;
от 0 до 64;
от 0 до 128;
от 0 до 208
от 0 до 0,25;
от 0 до 0,5;
от 0 до 1;
от 0 до 2;
от 0 до 4;
от 0 до 8;
от 0 до 16;
от 0 до 32
10
Мертвая зона при измерении затухания, м, не более
Мертвая зона при определении положения неоднородности, м, не
более
Длительность зондирующих импульсов (одномодовое волокно), нс
-
2
-
2
Длительность зондирующих импульсов (многомодовое волокно
при длине волны 1300 нм), нс
-
2
+
5
2,5
10
+
5
;
30
+
5
;
100±10;
300±30;
1000±100;
3000±300;
10000±1000
10
+
5
;
30
-
2
;
100±10;
300±30;
1000±100;
3000±300;
Лист № 5
Всего листов 7
Значение
-
2
;
30
Наименование параметра или характеристики
характеристики
Длительность зондирующих импульсов (многомодовое волокно
10
+
5
при длине волны 850 нм), нс
+
5
-
2
;
100±10;
300±30;
1000±100
Динамический диапазон, дБ, не менее22
Портативный измеритель уровня оптической мощности «Сапфир-ИМ»
Диапазон измерений средней мощности оптического излучения,
дБмот минус 70 до 10
Пределы допускаемой погрешности измерений средней мощности,
дБ±1
Программируемый оптический аттенюатор «Сапфир-А»
Диапазон устанавливаемого затухания, дБот 0 до 80
Пределыдопускаемойабсолютнойпогрешности установки
затухания, дБ±0,5
Генератор оптического сигнала «Сапфир-ГС»
Рабочие длины волн, нм:
- одномодовое волокно1310±30, 1550±30
- многомодовое волокно 850±30, 1300±30
Уровень средней мощности оптического излучения на выходе (в
непрерывном режиме), дБм, не менее:
- одномодовое волокно минус 6
- многомодовое волокно минус 22
Наименование параметра или характеристики
Таблица 2 Технические характеристики
Значение
характеристики
FC, LC, SC, ST
Типы оптических коннекторов
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
от 10 до 25
от 30 до 80
от 84 до 107
(от 630 до 800)
220±22
50±1
200
Параметры питания:
- напряжение переменного тока, В
- частота, Гц
- потребляемая мощность, ВА, не trial
Габаритные размеры (транспортной упаковки)
(длина х ширина х высота), мм, не более
Масса, кг, не более
626х492х350
20
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
корпус каждого устройства из состава комплекса методом наклейки.
Лист № 6
Всего листов 7
Комплектность средства измерений
1 к-т
1 к-т
1 к-т
1 к-т
1 к-т
1 к-т
Комплект поставки включает:
ОбозначениеНаименование изделияКол-во
1 к-т
ЛИБЮ.203319.003
ЛИБЮ.203729.007
ЛИБЮ.203729.008
ЛИБЮ.203729.009
1 к-т
ЛИБЮ.203319.004Оптический рефлектометр «Сапфир-Р»
Портативныйизмерительуровня
оптической мощности «Сапфир-ИМ»
Программируемый оптический
аттенюатор «Сапфир-А»
Оптическийпереключательдля
одномодового волокна «Сапфир-КО»
Оптическийпереключательдля
многомодового волокна «Сапфир-КМ»
ЛИБЮ.203729.010Ответвитель-прищепка «Сапфир-ОП»*
ЛИБЮ.203719.002
Генератор оптического сигнала «Сапфир-
ГС»*
ЛИБЮ.203729.011
Комплектадаптеровдляисточников
излучения
1 к-т
1 шт.
1 к-т
1 шт.
ЛИБЮ. 203729.012Комплект патч-кордов
ПЭВМ типа ноутбук*
ЛИБЮ.421400.004 Эксплуатационная документации
Методика поверки
* - поставляется по отдельному заказу
Поверка
осуществляется по документу МП 62324-15 «Инструкция. Комплексы программно-
аппаратные для и измерения параметров волоконно-оптических систем передачи и оценки
защищенности оптических линий связи «Сапфир». Методика поверки», утвержденному
руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 14.08.2014 г.
Основные средства поверки:
- автоматизированное рабочее место поверки средств измерений параметров
волоконно-оптических систем передачи ОК6-13 (рег. № 40910-09): длины волн излучения
0,85±0,05,1,3±0,05,1,55±0,05мкм,диапазонвоспроизводимыхрасстоянийот10
до 5 ∙ 10
5
м, пределы допускаемой абсолютной погрешности воспроизведения расстояний
± (0,2+1·10
-5
L) м, где L - воспроизводимое расстояние, пределы допускаемой дополнительной
погрешности воспроизведения расстояний, вызванной отклонением температуры на каждые
10°С ± 0,25·
D
0
м, где
D
0
- предел допускаемой абсолютной погрешности воспроизведения
расстояний, диапазон воспроизводимых затуханий от 0 до 25 дБ;
- осциллограф цифровой запоминающий WaveSurfer 62Хs (рег. № 39301-08): полоса
пропускания (уровень минус 3 дБ) 600 МГц для R
вх
= 50 Ом, 500 МГц для R
вх
= 1 МОм,
время нарастания переходной характеристики, не более 580 пс для R
вх
= 50 Ом, не более
700 пс для R
вх
= 1 МОм.
Сведения о методиках (методах) измерений
Комплексы программно-аппаратные для и измерения параметров волоконно-
оптическихсистемпередачииоценкизащищенностиоптическихлинийсвязи
«Сапфир». Руководство по эксплуатации. ЛИБЮ.421400.004РЭ.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к комплексам
программно-аппаратным для измерения параметров волоконно-оптических систем
передачи и оценки защищенности оптических линий связи «Сапфир»
1. ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-
оптических систем связи и передачи».
2. ЛИБЮ.421400.004 ТУ. «Комплексы программно-аппаратные для и измерения
параметров волоконно-оптических систем передачи и оценки защищенности оптических
линий связи «Сапфир». Технические условия».
Изготовитель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
(ЗАО НПЦ Фирма «НЕЛК»)
Юридический (почтовый) адрес: 109377, г. Москва, 1-ая Новокузьминская ул, д. 8/2
ИНН 7702040470
Телефон (495) 921-33-74, факс (495) 378-07-85
E-mail:
,
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр» Министерства обороны Российской
Федерации (ГЦИ СИ ФБУ «ГНМЦ» Минобороны России)
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул.
Комарова, 13
Телефон (495) 583-99-23, факс (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 71434-18 | Устройство измерения толщины пленки | FTM-V1 | Компания "OpticalcontrolSystems", Германия | 1 год | Перейти |
| 51751-12 | Системы измерений передачи данных | ИСКРА | ОАО "КБ "Искра", г.Красноярск | 2 года | Перейти |
| 50883-12 | Система сбора и передачи информации (ПТК ССПИ) на ПС 220 кВ Заря филиала ОАО "ФСК ЕЭС" МЭС Волги | Нет данных | ООО "Р.В.С.", г.Москва | 4 года | Перейти |
| 19356-00 | Комплексы измерительно-вычислительные и управляющие | АВТОТЕСТ-М | МГИФИ, г.Москва | 1 год | Перейти |
| 14902-95 | Комплексы индивидуального дозиметрического контроля автоматизированные | АКИДК-201 | ГУП "Ангарский электролизный химический комбинат", г.Ангарск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
