Номер госреестра:
62312-15
Наименование СИ:
Дефектоскопы ультразвуковые
Обозначение типа:
EPOCH 650
Производитель:
Компания "Olympus Scientific Solutions Americas", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60546
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые EPOCH 650
Назначение средства измерений
Дефектоскопы ультразвуковые EPOCH 650 (далее дефектоскопы) предназначены для:
-
измерений глубины залегания дефекта, расстояний от точки выхода преобразователя
до проекции центра дефекта на поверхность сканирования (с наклонным преобразователем),
толщины изделий из металла и сплавов;
-
обнаружения дефектов сварных соединений, в стенках труб, в основном металле
резервуаров, турбин, узлов конструкций и др.
Описание средства измерений
Принцип действия дефектоскопов основан на акустическом методе.
В дефектоскопах используются следующие методы акустического неразрушающего кон-
троля:
-
эхо-импульсный,
-
теневой,
-
контроль раздельно-совмещенным преобразователем.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объ-
ект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обрат-
но, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени
распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до
границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и
(или) толщина контролируемого изделия.
Конструктивно дефектоскопы состоят из электронного блока и преобразователя, соеди-
ненных кабелем.
Дефектоскопы могут быть оснащены следующими типами ультразвуковых преобразова-
телей, изготавливаемых компанией «Olympus Scientific Solutions Americas» под торговыми
марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:
-
одноэлементные контактные серий M, A, C, V, SUC, CN, PF;
-
раздельно-совмещенные серий DHC, D, MTD, DL;
-
с линией задержки серий M, V, SCD, SCDR, HC;
-
иммерсионные серий M, A, V, C;
-
наклонные серий A, C, V, AM.
На передней панели корпуса электронного блока дефектоскопа расположены дисплей,
функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На задней
панели корпуса расположены подставка, аккумуляторный отсек, разъемы VGA Out и RS232.
Каждый разъем закрыт резиновой накладкой. Два разъема для подключения одноэлементных
и раздельно-совмещенных преобразователей, разъем для подключения зарядного устройства
расположены на верхней панели корпуса. На боковой панели корпуса расположен герметич-
ный отсек с USB-портом и слотом для карты памяти.
Дефектоскопы выпускаются в двух исполнениях: с настройкой параметров с помощью ручки
регулирования на передней панели электронного блока или навигационной панели на клавиа-
туре.
Результаты контроля отображаются на дисплее электронного блока в режиме реального
времени в виде развертки типа А (А-скан) и измеренных значений.
Лист № 2
Всего листов 5

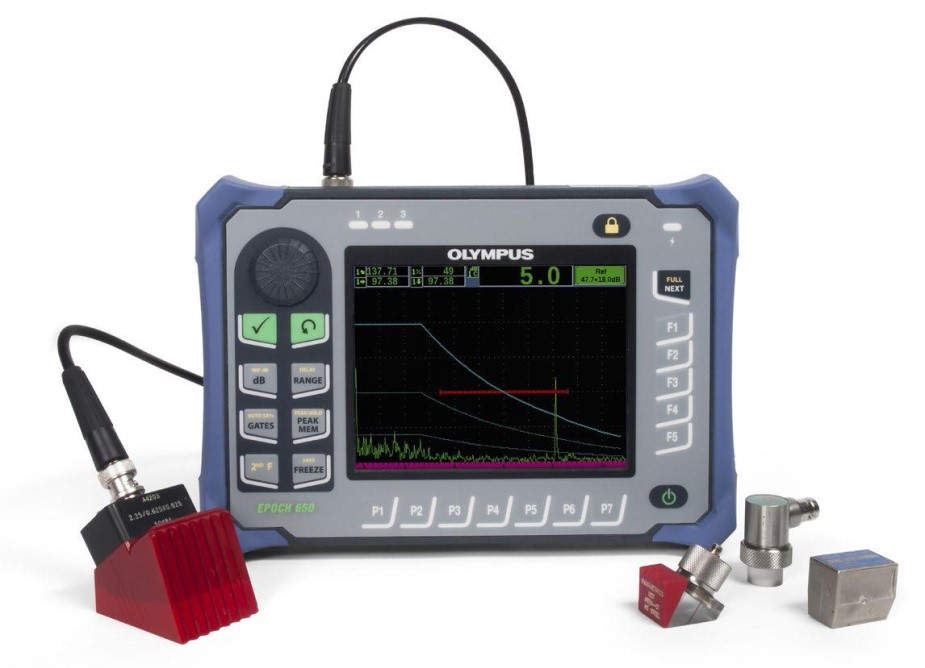

Рисунок 1 – Внешний вид дефектоскопов ультразвуковых EPOCH 650 и преобразователей
Программное обеспечение
Дефектоскопы имеют встроенное программное обеспечение (далее ПО), разработан-
ное компанией-изготовителем. Программное обеспечение идентифицируется при каждом
включении дефектоскопа путем вывода на дисплей электронного блока номера версии.
Программное обеспечение предназначено для:
-
сбора, обработки и хранения данных,
-
настройки дефектоскопа,
-
визуализации результатов измерений.
Идентификационные данные ПО представлены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Epoch 650
Номер версии (идентификационный номер) ПО*
1.03
Цифровой идентификатор ПО
C80A76A4 (рассчитан по алго-
ритму CRC32)
Другие идентификационные данные (если имеются)
-
Таблица 1
* — номер версии ПО должен быть не ниже указанной в таблице.
Лист № 3
Всего листов 5
ПО дефектоскопов соответствует среднему уровню защиты от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Основные метрологические и технические характеристики дефектоскопов, включая
показатели точности:
- диапазон измерений толщины (по стали), ммот 1 до 500;
- диапазон показаний толщины (по стали), мм от 1 до 13388;
- пределы допускаемой абсолютной погрешности
измерений толщины, мм±(0,1 + 0,02·Н);
(где Н - измеренное значение толщины, мм)
- диапазон измерений глубины залегания дефекта, ммот 1 до 500;
- диапазон показаний глубины залегания дефекта, мм от 1 до 13388;
- пределы допускаемой абсолютной погрешности
измерений глубины залегания дефекта, мм±(0,3 + 0,03·Y);
(где Y - измеренное значение глубины залегания дефекта, мм)
- диапазон измерений расстояний от передней грани преобразователя (призмы) до проекции
дефекта на поверхность сканирования (с наклонным преобразователем), ммот 1 до 120;
- диапазон показаний расстояний от передней грани преобразователя (призмы) до проекции
дефекта на поверхность сканирования (с наклонным преобразователем), ммот 1 до 13388;
- пределы допускаемой абсолютной погрешности измерений
расстояний от передней грани преобразователя (призмы) до проекции дефекта на
поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2
из комплекта КОУ-2), мм± (0,3 + 0,03·Х);
(где Х - измеренное значение расстояния от передней грани преобразователя (призмы) до про-
екции дефекта на поверхность сканирования, мм)
- угол ввода преобразователя, градусот 0 до 90;
- пределы допускаемого отклонения точки выхода наклонного преобразователя, мм:
-
с номинальным значением угла ввода до 60º ±0,5;
-
с номинальным значением угла ввода свыше 60º ±1,0;
- пределы допускаемого отклонения угла ввода наклонного преобразователя
от номинального значения, градус±2,0;
- диапазон скоростей распространения ультразвука
в контролируемых материалах, м/сот 635 до 15240;
- питание:
-
от сети переменного тока частотой от 50 до 60 Гц, напряжением 110 В±10%;
220 В±10%;
-
от аккумуляторной батареи Li-Ion номинальным напряжением11 В;
- потребляемая мощность, Вт, не более 5;
- габаритные размеры электронного блока, мм, не более 236х167х70;
- масса электронного блока, кг, не более 1,7;
- средний срок службы, лет 7;
- средняя наработка на отказ, ч 30000.
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность воздуха, %, не более
от -10 до +50;
95 (без конденсации влаги).
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на электронный блок дефектоскопа в виде наклейки, а также на титульный лист ру-
ководства по эксплуатации типографским способом.
Комплектность средства измерений
Кол-во
Таблица 2
№
1 шт.
от 1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
в соответствии с заказом по
п/п
Наименование
1 Блок электронный
2Преобразователь*
3Аккумулятор литий-ионный
4Зарядное устройство
5Шнур питания
6Держатель для щелочных батарей
7Карта памяти MicroSD, 2 Гб
8Кейс для транспортирования
9Методика поверки МП 2512-0012-2015
10Руководство по эксплуатации
*- количество и тип преобразователей определяются
каталогу изготовителя.
Поверка
осуществляется по документу МП 2512-0012-2015 «Дефектоскопы ультразвуковые EPOCH
650. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в
августе 2015 г.
Основные средства поверки:
-
контрольные образцы СО-2, СО-3 из комплекта КОУ-2 (Госреестр № 6612-99);
-
комплект образцовых ультразвуковых мер КМТ 176М-1 (Госреестр № 6578-78);
-
образцы с искусственными отражателями из комплекта КМД4-У (Госреестр
№ 35581-07).
Сведения о методиках (методах) измерений
приведены в документе «Дефектоскопы ультразвуковые EPOCH 650. Руководство по
эксплуатации», 2015 г.
Нормативныеитехническиедокументы,устанавливающиетребованияк
дефектоскопам ультразвуковым EPOCH 650
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Изготовитель
Компания «Olympus Scientific Solutions Americas», США.
Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA.
Телефон: +1-781-419-3900.
Веб-сайт:
.
Лист № 5
Всего листов 5
Заявитель
ООО "ОЛИМПАС МОСКВА».
ИНН 7703026005
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 8.
Тел. +7 (495) 956-66-91.
Факс: +7 (495) 663-84-87.
Веб-сайт:
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург.
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19.
Телефон: +7 (812) 251-76-01.
Факс: +7 (812) 713-01-14.
Е-mail:
.
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испы-
таний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
