Приложение к свидетельству № 60492
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1001 от 24.04.2019 г.)
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV
Назначение средства измерений
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV (далее по тексту –
трансформаторы) предназначены для передачи сигналов измерительной информации средствам
измерений, устройствам защиты, автоматики, сигнализации и управления в электрических
установках переменного тока промышленной частоты класса напряжения 35 кВ.
Описание средства измерений
Принципдействиятрансформаторовтокаоснованна использованииявления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы предназначены дляустановки в открытые распределительные
устройства (ОРУ) и являются комплектующими изделиями.
Трансформаторы тока наружной установки ТОЛ-НТЗ-35-IV – опорные, с литой
изоляцией, одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими
коэффициентами трансформации, получаемыми путем изменения числа витков (переключения)
первичной и (или) вторичных обмоток.
Трансформаторы выполнены в виде опорной конструкции и состоят из магнитопроводов
и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы,
обеспечивающим основную изоляцию и защиту обмоток от климатических и механических
воздействий.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по
ГОСТ 1516.3-96.
Удельная длина пути утечки внешней изоляции трансформаторов при эксплуатации
соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по
ГОСТ 9920-89.
Трансформаторы выпускаютсяввидеконструктивныхисполнений11и21.
Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву
«П». Трансформаторы с отпайками на вторичных обмотках имеют в своем обозначении букву
«К».
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде
контактных площадок с отверстиями для болтов М10.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и
расположены в контактной коробке, закрепленной на основании и закрываемой съемной
защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые
к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
Маркировка первичной обмотки выполнена методом литья на корпусе трансформаторов.
Маркировка вторичных обмоток выполнена методом литья на корпусе трансформаторов или
методом липкой аппликации.
Общий вид трансформаторов представлен на рисунках 1 – 2.
Крепление трансформаторов на месте установки производится с помощью четырех
болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании
трансформаторов и образующих установочную раму.
На установочной раме трансформаторов расположен болт заземления М12.
Трансформаторы имеют табличку технических данных на боковой поверхности корпуса с
предупреждающей надписью о высоком напряжении на выводах разомкнутых обмоток.
Лист № 2
Всего листов 5
Рабочее положение трансформаторов в пространстве – вертикальное, выводами
первичной обмотки вверх.

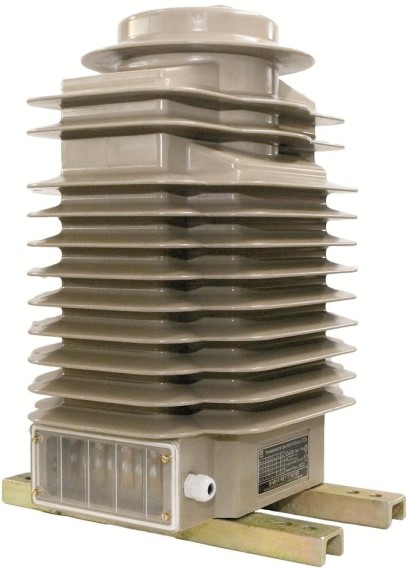

Рисунок 1 – Общий вид трансформаторов тока наружной установки ТОЛ-НТЗ-35-IV-11
Рисунок 2 – Общий вид трансформаторов тока наружной установки ТОЛ-НТЗ-35-IV-21
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики трансформаторов тока наружной
установки ТОЛ-НТЗ-35-IV
Наименование характеристикиЗначение
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный первичный ток, А от 5 до 3000
Номинальный вторичный ток, А 1; 5
Число вторичных обмоток до 6
Номинальная вторичная нагрузка, В∙А
- с коэффициентом мощности cos φ
2
= 11; 2; 2,5
- с коэффициентом мощности cos φ
2
= 0,8от 3 до 100 включ.
Класс точности
1)
вторичных обмоток:
от 2 до 35 включ.
- для измерений и учета0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 10
- для защиты 5Р; 10Р
Номинальная предельная кратность
вторичных обмоток для защиты, К
ном
Номинальный коэффициент безопасности
приборов вторичных обмоток дляот 2 до 35 включ.
измерений, К
Бном
Номинальная частота напряжения сети, Гц50 или 60
2)
Габаритные размеры, мм, не более
(с установочной рамой)
- длина750
- ширина470
- высота890
Масса, кг, не более170
УХЛ1, диапазон рабочих температур
от –60 до +40
°
С
3)
,
относительная влажность воздуха 100 %
Климатическое исполнение и категорияпри +25
°
С;
размещения по ГОСТ 15150-69или Т1, диапазон рабочих температур
от –10 до +50
°
С
3)
,
относительная влажность воздуха 100 %
при +35
°
С
Средний срок службы, лет30
Средняя наработка до отказа, ч 4∙10
5
Примечания
1)
– трансформаторы изготавливаются с вторичными обмотками, имеющими одно значение
класса точности и одно соответствующее ему значение номинальной мощности, в
соответствии с заказом;
2)
– для экспортных поставок;
3)
– верхнее рабочее значение температуры окружающего воздуха с учетом нагрева
поверхности трансформаторов солнцем составляет для исполнения УХЛ1 – плюс 70
°
С, для
исполнения Т1 – плюс 80
°
С
Знак утверждения типа
наносится на табличку технических данных трансформатора способом трафаретной печати и на
титульные листы руководства по эксплуатации и паспорта типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
3414-013-30425794-2015
1 шт.
Таблица 2 – Комплектность средства измерений
Обозначение
Количество
Наименование
Трансформатор тока наружной установки
ТОЛ-НТЗ-35-IV
Паспорт0.НТЗ.486.033 ПС1 экз.
Руководство по эксплуатации0.НТЗ.142.033 РЭ 1 экз.
1)
Примечание –
1)
при поставке партии трансформаторов в один адрес количество экземпляров
РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный
ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04);
прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде
№ 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока наружной установки ТОЛ-НТЗ-35-IV
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений коэффициента и угла масштабного преобразования
синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ3414-013-30425794-2015Трансформаторытоканаружнойустановки
ТОЛ-НТЗ-35-IV. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Невский Трансформаторный Trial
«Волхов» (ООО «НТЗ «Волхов»)
ИНН 5321152861
Адрес: 173008, г. Великий Новгород, ул. Северная, д. 19
Телефон (факс): +7 (8162) 94-81-02 (+7 (8162) 94-81-03)
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в trial утверждения типа № 30004-13 от 26.07.2013 г.
Лист № 5
Всего листов 5
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
(Редакция приказа Росстандарта № 1001 от 24.04.2019 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
