Регистраторы данных портативные HMG 500, HMG 510, ГРСИ 62235-15
Номер госреестра:
62235-15
Наименование СИ:
Регистраторы данных портативные
Обозначение типа:
HMG 500, HMG 510
Производитель:
Фирма "HYDAC Electronic GmbH", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60468
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы данных портативные HMG 500, HMG 510
Назначение средства измерений
Регистраторы данных портативные HMG 500, HMG 510 (trial по тексту – регистраторы)
предназначены для измерения значений силы и напряжения постоянного тока с выходов
первичных измерительных преобразователей параметров расхода, давления, температуры и
влажности, а также для регистрации, хранения и индикации измеренных значений.
Описание средства измерений
Принцип действия регистраторов основан на аналого-цифровом преобразовании
параметровизмеряемыхэлектрическихсигналовипередачуихвовстроенный
микропроцессор. Микропроцессор рассчитывает текущее значение измеряемой величины и
выводитего надисплей.Регистратор предназначен дляработы с первичными
измерительными преобразователямис унифицированными выходными сигналами
производства «HYDAC ELECTRONIC GMBH», Германия, при подключении которых данные
о типе датчика, диапазоне измерений, единице измерения и текущем измеренном значении
передаются в регистратор автоматически без каких-либо ручных настроек.
Регистратор представляет собой устройство, выполненное в едином пластмассовом
корпусе, оснащенное кнопками управления и жидкокристаллическим дисплеем, на котором
отображаются результаты измерений и уровень заряда батареи. Регистратор имеет разъемы
для подключения датчиков, а также разъемы для сетевого адаптера и мини-USB порта.
Количество подключаемых датчиков к регистратору - от одного до двух.
Регистраторы имеют внутреннюю память, позволяющую хранить измеренные
значения.
Регистратор HMG 510 комплектуется USB-кабелем и программным обеспечением для
передачи измеренных данных в ПК и предусматривает возможность подключения SMART
датчиков.

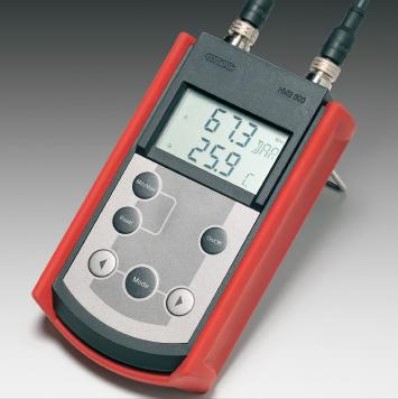

Внешний вид регистраторов данных портативных HMG 500, HMG 510 представлен на
рисунке 1.
Рисунок 1 - Внешний вид регистраторов данных портативных
HMG 500, HMG 510
Лист № 2
Всего листов 4
(признаки)
Программное обеспечение
ПрограммноеобеспечениерегистраторовHMG500состоитизвстроенного
программного обеспечения (ВПО).
ПрограммноеобеспечениерегистраторовHMG510состоитизвстроенного
программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный
компьютер.
ВПО,влияющеенаметрологическиехарактеристики,устанавливаетсяв
энергонезависимую память регистраторов в производственном цикле на заводе изготовителе и
в процессе эксплуатации изменению не подлежит.
Метрологические характеристики регистраторов, указанные в таблице 1, нормированы
с учетом ВПО.
Внешнее программное обеспечение HMGWIN им CMWIN предназначено для
взаимодействия регистратора с компьютером, а также для анализа и оценки измеренных
данных.
Внешнее программное обеспечение не оказывает влияния на метрологические
характеристики регистраторов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные
ЗначениеЗначениеЗначение
наименование ПО
Идентификационное
HMG500/510HMGWINCMWIN
Номер версииНе нижеНе нижеНе ниже
(идентификационный номер ПО) V02_R15 V03_R36 V03_R38
Цифровой идентификатор ПО Не Не Не
используетсяиспользуетсяиспользуется
Другие идентификационныеНе Не Не
данные (если имеются) используетсяиспользуетсяиспользуется
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики регистратора данных HMG500,
HMG510
Наименование характеристики Значение
Диапазон измерений силы постоянного тока, мА от 0 до 20
от 4 до 20
Пределыосновнойдопускаемойприведенной
погрешности измерения силы постоянного тока, %± 0,1
Диапазон измерений напряжения постоянного от 0 до 5
тока, В от 1 до 6
от 0 до 10
Пределыосновнойдопускаемойприведенной
погрешности измерения напряжения постоянного± 0,1
тока, %
Габаритные размеры, мм, не более177 × 102 × 38
Масса, кг, не более 0,41
Рабочие условия эксплуатации:
- температура окружающей среды, ºС от 5 до 60
- относительная влажность воздуха, % от 0 до 70
Лист № 3
Всего листов 4
данных портативных HMG500, HMG510 осуществляется от
9 В (опционально регистраторы могут комплектоваться блоком
Питание регистраторов
аккумуляторной батареи
питания 220-230 В).
Знак утверждения типа
наносится на титульный лист технической документации типографским способом, а также на
корпус регистратора в виде наклейки.
Комплектность средства измерений
Регистратор данных портативный HMG 500 или HMG 510
(в соответствии с заказом)1 шт.
Аккумуляторная батарея 9 В1 шт.
Пластиковый чемодан для хранения и переноски1 шт.
Кабель ZBE 30-02 длиной 2 м для подключения датчиков2 шт.
Адаптер для подключения типа Minimess (только для HMG 500)2 шт.
Датчик давления HDA 478-H-0600-000 (только для HMG 500)2 шт.
USB-кабель для подключения к ПК (только для HMG 510)1 шт.
Переходник ZBE 26 (только HMG 510)1 шт.
Переходник ZBE 41 (только HMG 510)1 шт.
Программное обеспечение HMGWin 3000 на CD-диске или на USB флэш-
накопителе (только HMG 510)1 шт.
Программное обеспечение CMWin на CD-диске или на USB флэш-накопителе
(только HMG 510)1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Паспорт 1 экз.
Поверка
осуществляется по документу МП 62235-15 «Регистраторы данных портативные HMG 500,
HMG 510. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2015 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон
воспроизведения силы постоянного тока от минус 24 мА до 24 мА, ± (0,0002·I + 0,002 А);
диапазон воспроизведения напряжения от минус 20 В до 20 В, ± (0,0001·U + 0,002 В).
Сведения и методиках (методах) измерений
приведены в соответствующем разделе инструкции по применению на регистратор данных
портативный HMG 500, HMG 510.
Нормативные и технические документы, устанавливающие требования к регистраторам
данных портативным HMG 500, HMG 510
1. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
Hauptstraße 27, D-66128 Saarbrücken
Telephone +49 (0)6897 509-01, Fax +49 (0)6897 509-1726
E-mail:
, Internet:
Лист № 4
Всего листов 4
Заявитель
ООО «ХЮДАК Интернешнл», г. Москва
ИНН 7733509384
123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел.: +7 (495) 980-80-01, факс: +7 (495) 980-70-20
e-mail:
web-site:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
