Счетчики жидкости лопастные MKA 800, MKA 2290, ГРСИ 62176-15
Номер госреестра:
62176-15
Наименование СИ:
Счетчики жидкости лопастные
Обозначение типа:
MKA 800, MKA 2290
Производитель:
Фирма "Alfons Haar", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 26 шт. с зав.№ MKA 800: 8055, 2148632-08415Х1; MKA 2290: 2245970-24131X1, 2363458-24129/X1, 2363458-24203/Х1, 2245370-24185X1, 2245970-23939X1, 2363458-24130X1, 2245970-24185Х1, 2363458-24204/X1, 2245970-24291Х1, 2363458-24290/Х1, 2245970-24216Х1, 2363458-24213/Х1, 2245970-24215Х1, 2363458-24214/Х1, 2245970-24206Х1, 2245970-24201Х1, 2363458-24208Х1, 2017661-24343, 2245970-24200/Х1, 2363458-24195/Х1, 2245970-24399Х1, 2363458-24194/Х1, 2245970-24205 Х1, 2363458-24196/Х1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60407
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики жидкости лопастные
MKA 800, MKA 2290
Назначение средства измерений
Счётчики жидкости лопастные MKA 800, MKA 2290 предназначены для измерений
объёма различных нефтепродуктов, протекающих по трубопроводу.
Описание средства измерений
Принцип работы счётчиков жидкости лопастных MKA 800, MKA 2290 основан на
измерении количества оборотов ротора, вращающегося под действием потока жидкости.
Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.
Конструктивно счётчики жидкости лопастные MKA 800, MKA 2290 состоят из
первичного преобразователя расхода и механического сумматора, размещенных раздельно.
Первичный преобразователь расхода представляет собой металлический корпус, внутри
которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре
измерительные камеры одинакового объема. При протекании жидкости через первичный
преобразователь расхода возникает разность давлений на его входе и выходе, под действием
которой ротор совершает вращательное движение, а жидкость, при этом, последовательно
вытесняется из измерительных камер. Вращательное движение ротора передается на
механический сумматор. Значения объёма жидкости, прошедшей через счётчик, в
механическом сумматоре индицируется на роликовом счётном устройстве.

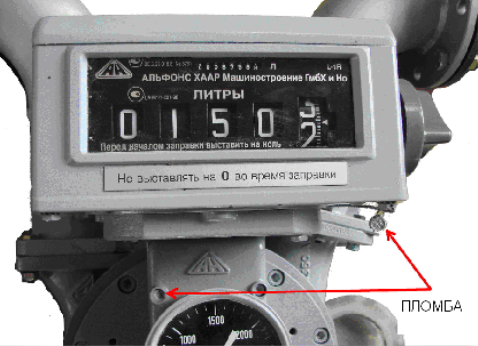

Для защиты от несанкционированного доступа и изменения метрологических
характеристик пломбируется крышка механического сумматора.

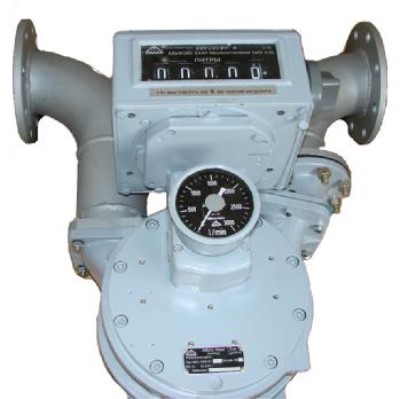

Общий вид и механический сумматор представлены на рисунке 1.
а)б)
Рисунок 1 - Счетчики жидкости лопастные MKA
а) общий вид; б) механический сумматор
Лист № 2
Всего листов 3
Наименование характеристик
от 3 до 78
от 4,8 до 120
± 0,15
1,0
от 0,55 до 2000
от минус 40 до плюс 50
от минус 55 до плюс 60
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 – Основные метрологические и технические характеристики
Значения характеристик
MKA 800MKA 2290
Диапазон объёмного расхода
жидкости, м
3
/ч
65
80
0,8
2,29
Диаметр условного прохода, мм
Пределы допускаемой
относительной погрешности
измерений объёма жидкости, %
Циклический объём, дм
3
Максимальное давление
измеряемой среды, МПа
Диапазон вязкости
жидкости мм
2
/с (сСт)
Диапазон температуры
измеряемой среды, °С
Диапазон температуры
окружающей среды, °С
Габаритные размеры, мм, не более:
высота226286
ширина207283
длина295330
Масса, кг, не более15,636
Знак утверждения типа
нанесен на переднюю панель корпуса механического сумматора в виде наклейки и титульный
лист паспорта типографским способом.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 2.
Таблица 2 - Комплектность
Наименование
Первичный преобразователь расхода
Механический сумматор
Паспорт
Количество, шт
1
1
1
Поверка
осуществляется в соответствии с документом ГОСТ 8.451-81 «Счётчики жидкости камерные.
Методы и средства поверки».
Лист № 3
Всего листов 3
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с
вязкостью до 36 сСт), пределы допускаемой относительной погрешности не более ± 0,05 %;
- мерники металлические номинальным объёмом не менее 2 м
3
, пределы допускаемой
относительной погрешности не более ± 0,05 %.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Счётчики жидкости лопастные
MKA 800, MKA 2290. Паспорт».
Нормативные и технические документы, устанавливающие требования к счётчикам
жидкости лопастным MKA 800, MKA 2290
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости».
2. Техническая документация фирмы «Alfons Haar», Германия.
Изготовитель
Фирма «Alfons Haar», Германия
Адрес: Hamburg, Fangdieckstaße 67 22547, Германия
Тел: +49 40833910
Факс: +49 40844910
E-mail:
Заявитель
Закрытоеакционерноеобщество«Топливо-заправочныйкомплексШереметьево»
(ЗАО «ТЗК Шереметьево»)
Адрес: Россия, 141426, Московская область, Международный аэропорт Шереметьево
ИНН: 5047058580
Тел./факс: (495) 956-46-27
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений
в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » _____________ 2015 г.
