Преобразователи первичные угловых перемещений Вm 712, ГРСИ 62169-15
Номер госреестра:
62169-15
Наименование СИ:
Преобразователи первичные угловых перемещений
Обозначение типа:
Вm 712
Производитель:
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60400
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи первичные угловых перемещений Вm 712
Назначение средства измерений
Преобразователи первичные угловых перемещений Вm 712 (далее – преобразователи)
предназначены для измерений угловых перемещений и преобразования в электрический сиг-
нал (сопротивление).
Описание средства измерений
Преобразователи Вm 712 потенциометрического типа, с аналоговым выходным сиг-
налом (сопротивление).
Преобразователь состоит из:
– алюминиевого корпуса и платы, являющихся основными несущими элементами
конструкции;
– чувствительного элемента (переменного резистора СП5-21Б, предназначенного для
преобразования вращательного движения шестерни в электрический сигнал (сопротивление);
– входного вала, предназначенного для связи преобразователя с объектом перемеще-
ния;
– муфты, предназначенной для фиксации взаимного положения входного вала преоб-
разователя и входного вала объекта перемещения;
– кабеля для подвода напряжения питания и снятия выходного сигнала с преобразова-
теля.
Преобразователь жестко крепится на неподвижном блоке изделий.
Связь преобразователя с объектом перемещения осуществляется входным валом,
оканчивающимся резьбой М3, а фиксация взаимного положения входного вала преобразова-
теля и входного вала объекта перемещения осуществляется посредством муфты, ответная
часть которой с помощью штифта закреплена на входном валу преобразователя.
В зависимости от диапазона измерений преобразователь имеет восемь вариантов ис-
полнений: Вm 712; Вm 712-01; Вm 712-02; Вm 712-03; Вm 712-04; Вm 712-05; Вm 712-06;
Вm 712-07.
Общий вид преобразователя представлен на рисунке 1.
Габаритно-установочные размеры преобразователя представлены на рисунке 2.

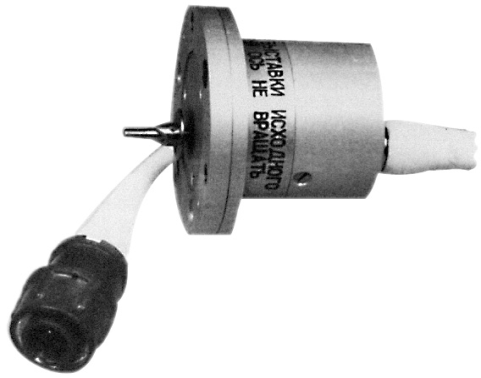

Рисунок 1 – Общий вид преобразователя
Лист № 2
Всего листов 4

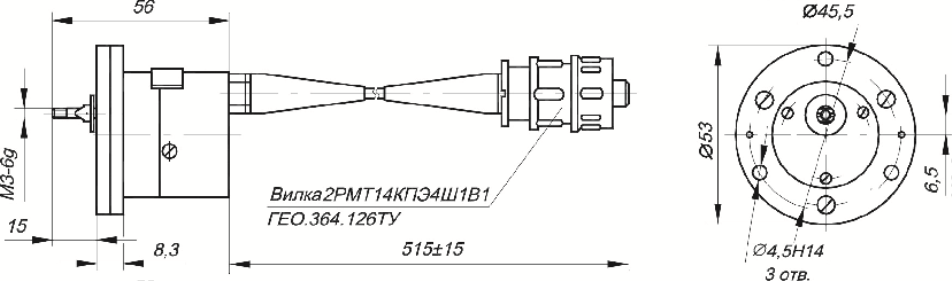

Рисунок 2 – Габаритно-установочные размеры преобразователя
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблице 1.
0,5
99,5
90
Значение характеристики
0-1,12 (0-64)
0-1,60 (0-92)
0-2,20 (0-126)
0-3,20 (0-183)
0-4,40 (0-252)
0-6,00 (0-344)
0-9,00 (0-516)
0-12,00 (0-688)
1500±150
Таблица 1
Наименование характеристики
Диапазон измерений в зависимости от варианта исполнений,
рад (…°):
– Вm 712, Вm 712-08;
– Вm 712-01, Вm 712-09;
– Вm 712-02, Вm 712-10;
– Вm 712-03, Вm 712-11;
– Вm 712-04, Вm 712-12;
– Вm 712-05, Вm 712-13;
– Вm 712-06, Вm 712-14;
– Вm 712-07, Вm 712-15
Полное сопротивление R
полн.
, Ом
Относительныезначения выходных сопротивлений, % от R
полн.
:
– в начале диапазона измерений,
D
нач.
, не менее;
– в конце диапазона измерений,
D
кон.
, не более;
– разница относительных значений выходных сопротивлений,
(
D
кон.
–
D
нач.
), не менее
Пределы допускаемой приведенной погрешности, %
Момент трогания входного вала, Нˑ см (Гˑсм), не более
Масса, кг, не более
Габаритные размеры, мм, не более
Установочные размеры, мм
±1,0
7,85 (800)
0,2
Ø53х56
3 отв. Ø 4,5 Н14 на окруж-
ности (Ø 45,5±0,1) (515±15)
– длина кабеля, мм
Диапазон рабочих температур,
0
С
от минус 60 до 60
Знак утверждения типа
наносится на титульных листах эксплуатационной документации офсетным способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
В комплект поставки входят:
– преобразователь Вm712;
– формуляр Вm 2.787.027 ФО;
– техническое описание и инструкция по эксплуатации Вm 2.787.027 ТО;
– методика поверки Bm 2.787.027 МП.
Поверка
осуществляется в соответствии с документом Вm 2.787.027 МП «Преобразователь первичный
угловых перемещений Вm 712. Методика поверки», утвержденным ОАО «НИИФИ» 18.08.2015 г.
Средства поверки:
– омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм,
класс точности (0,02/0,005-0,5/0,1));
– осциллограф универсальный С1-68 (диапазон от 1 мВ до 300 В, от 2мкс до 16 с, по-
грешность измерений ±10%);
– источник питания постоянного тока Б5-45 (диапазон измерений от 0,1 до 49,9 В, погреш-
ность
±
(0, 5% U
уст.
+0,1%U
max
)В, диапазон измерений от 0,001 до 0,499 А, погрешность
±
(1,0% I
уст.
+0,2% I
max
) мА));
– набор гирь 4-го класса Г 4 (диапазон измерений от 0,1 до 1111,1 г, класс точности 4);
– весы настольные циферблатные ВНЦ-2м (диапазон измерений от 10 до 2000 г, по-
грешность измерений ±0,3);
– штангенциркуль ШЦ (диапазон измерений от 0 до 250 мм, погрешность измерений
±0,05 мм);
– делительная головка ОДГЭ-5 (диапазон измерений от 0 до 360n, где n-1,2,3…, по-
грешность измерений ±5ʺ).
Сведения о методиках (методах) измерений
Методика измерений содержится в техническом описании и инструкции по
эксплуатации Вm 2.787.027 ТО.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям первичным угловых перемещений Вm 712
1. Преобразователь первичный угловых перемещений Вm 712. Технические условия
Вm2.787.027ТУ.
2. ГОСТ 8.577-2002 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений линейных ускорений и плоского
угла при угловом перемещении твердого тела».
Изготовитель
Акционерное общество «Научно-исследовательский институт физических измерений»
(АО «НИИФИ»).
е-mail:
440026, г. Trial, ул. Володарского д. 8/10
ИНН 5836636246
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
Лист № 4
Всего листов 4
Испытательный центр
ОАО «НИИФИ»
440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Аттестат аккредитации ОАО «НИИФИ» по проведению испытаний средств измерений в
целях утверждения типа № 30146-14 от 06.03.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » _______________ 2015 г.
