Тахеометры электронные Pentax R-1500N, Pentax W-1500N, ГРСИ 62166-15
Номер госреестра:
62166-15
Наименование СИ:
Тахеометры электронные
Обозначение типа:
Pentax R-1500N, Pentax W-1500N
Производитель:
Фирма "TI Asahi Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60397
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные серий Pentax R-1500N, Pentax W-1500N
Назначение средства измерений
Тахеометры электронные серий Pentax R-1500N, Pentax W-1500N (далее – тахеомет-
ры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при вы-
полнении кадастровых и землеустроительных работ, а также при создании и обновлении госу-
дарственных топографических карт и планов в графической, цифровой, фотографической и
иных формах.
Описание средства измерений
Тахеометры – геодезические приборы, принцип действия которых заключается в
измерении углов поворота линии визирования зрительной трубы в горизонтальной и
вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов
вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и
вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном
лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания
прозрачных и непрозрачных полос получать при пропускании через них света лишь два
сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый
фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление
угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия
которого основан на определении разности фаз излучаемых и принимаемых модулированных
сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на
цель. Отраженное целью излучение принимается той же оптической системой, усиливается и
направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых
сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер
может работать с применением призменных отражателей (отражательный режим) или по
диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера – 0,630-0,680 мкм, класс 1 / 3R (при
измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1
«Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней панели
расположендисплейскнопкамиуправления.Набоковыхпанеляхрасположены
аккумуляторный отсек, а также USB-разъемы для подключения к персональному компьютеру
и внешнему накопителю данных.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и
впоследствии могут быть переданы на внешние устройства. Также тахеометры имеют разъем
для подключения к внешнему источнику питания и для связи с внешними устройствами.
Пломбирование крепёжных винтов корпуса тахеометров не производится, ограниче-
ние доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты
только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Лист № 2
Всего листов 5

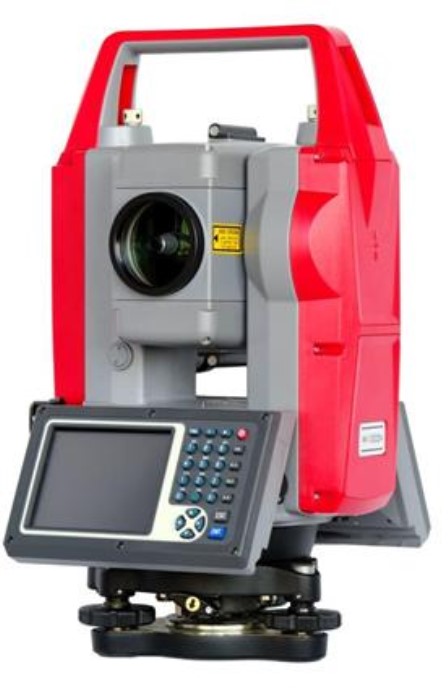

Общий вид тахеометров электронных серий Pentax R-1500N, Pentax W-1500N представлен на
рисунке 1.
Серия Pentax W-1500NСерия Pentax R-1500N
Рисунок 1
Программное обеспечение
Встроенное программное обеспечение «МПО V1.17_30» и «FieldGenius» предназна-
чено для обеспечения взаимодействия узлов тахеометров, сохранения и экспорта измеренных
величин и импорта исходных данных, а также для обработки данных.
В тахеометрах серии Pentax R-1500N используется ПО «МПО V1.17_30».
В тахеометрах серии Pentax W-1500N используется ПО «FieldGenius».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точ-
ности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
МПО V1.17_30
1.17_30
8A67A6A6
FieldGenius
7.2.12.6
F3600214
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора программного
обеспечения
CRC32
CRC32
Лист № 3
Всего листов 5
непреднамеренных и
в соответствии с
Защита программного обеспечения и измеренных данных от
преднамеренныхизмененийсоответствуетуровню«Высокий»
Р 50.2.077 – 2014.
Метрологические и технические характеристики
30
1 30
1,0
30/2
±3
±1,0
0 - 360
0,2 – 3000
2 + 2 · 10
-6
· D
3 + 2 · 10
-6
· D
7,4 – 2,5
60 000 (200 000***)
Таблица 2
Наименование характеристикиЗначение характеристики
МодельW-1501N
R-1502N
W-1502N
R-1503N
W-1503N
R-1505N
W-1505N
45
Увеличение зрительной трубы, крат, не ме-
нее
Диаметр входного зрачка, мм
Угловое поле зрения зрительной
трубы, …° …’, не менее
Наименьшее расстояние визирования, м, не
более
Цена деления установочного уровня:
- цилиндрического, …"/ мм
Диапазон компенсации компенсатора, …’, не
менее
Пределы допускаемой абсолютной погреш-
ности лазерного центрира, мм, не более
Диапазон измерений:
- углов, …°:
- расстояний, м, не более:
- отражательный режим (1 призма)
- отражательный режим на отражающую
плёнку
- диффузный режим
Дискретность отсчитывания углов, …"0,5 / 1 / 5
0,2– 800*
0,2- 500**
1 / 5
1 / 10
1235
Дискретность отсчитывания расстояний, мм
Допускаемая средняя квадратическая по-
грешность измерений углов, …"
Допускаемая средняя квадратическая по-
грешность измерений расстояний, мм:
- отражательный режим
- отражательный режим на отражающую
плёнку
- диффузный режим:
- для расстояний менее 150 м
- для расстояний св. 150 до 300 м
- для расстояний св. 300 до 500 м
3 + 2 · 10
-6
· D
5 + 2 · 10
-6
· D
10 + 2 · 10
-6
· D
где D – измеряемое расстояние, мм
Источник электропитания, В - Ач:
- внутренний аккумулятор
Объем внутренней памяти, измерений, не
менее
Лист № 4
Всего листов 5
167 х 183 х 342
Наименование характеристикиЗначение характеристики
МодельW-1501N
R-1502N
W-1502N
R-1503N
W-1503N
R-trial W-
1505N
от минус 20 до плюс 50
Диапазон рабочих температур, °С
Габаритные размеры (Д × Ш × В), мм, не бо-
лее
Масса, кг, не более
5,4
* - измерения на отражающую плёнку Pentax с коэффициентом отражения не менее 90 % по
ГОСТ 8.557-2007;
** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэф-
фициентом отражения не менее 90 % по ГОСТ 8.557-2007;
*** - для серии Pentax W-1500N
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой
на корпус.
Комплектность средства измерений
Количество, ед.
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Таблица 3
Наименование
Инструмент
Транспортировочный кейс
Батарея
Зарядное устройство
Адаптер питания
Шнур питания
Нитяной отвес
Шестигранный ключ
Юстировочная шпилька
Отвертка
Чехол от дождя
Кабель USB
Руководство пользователя
Кабель RS232 *
Крючок для нитяного отвеса*
CD-диск с документацией*
SD карта (2GB)*
* - для серии Pentax R-1500N
Поверка
осуществляется по документу МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика по-
верки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ
№ 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Тахеометры электронные серии
PentaxR-1500N.Руководствопоэксплуатации»,«Тахеометрыэлектронныесерии
Pentax W-1500N. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к тахеометрам
электронным серий Pentax R-1500N, Pentax W-1500N
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо-
геодезического и картографического назначения».
4 ТУ 4433-002-02570411-2015 «Тахеометры электронные серий Pentax R-1500N,
Pentax W-1500N. Технические условия».
Изготовитель
«TI Asahi Co., Ltd.», Япония
4-3-4, UENO, IWATSUKI-KU, SAITAMA-SHI, SAITAMA 339-0073 JAPAN
E-mail:
Заявитель
ЗАО «ПРИН», г. Москва, ИНН 7712032661
РФ, 125993, г. Москва, ГСП-3, А-80, "МАИ", Волоколамское ш., 4
Тел.: +7 (495) 734-91-91, Факс: +7 (495) 626-97-79
E-mail:
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » _____________ 2015 г.
