Приложение к свидетельству № 60386
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вакуумметры широкодиапазонные PKR, PBR, IMR, НPT, МPT
Назначение средства измерений
Вакуумметры широкодиапазонные PKR, PBR, IMR, НPT, МPT (далее по тексту –
вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Описание средства измерений
Конструктивно вакуумметры состоят из измерительного датчика, соединенного
электрическим кабелем с внешним измерительным блоком.
Датчик представляет собой комбинированный прибор, в котором в одном корпусе
объединены два преобразователя: тепловой преобразователь Пирани и магнитный
электроразрядный преобразователь (холодный катод) в модификациях PKR и MPT; тепловой
преобразователь Пирани и ионизационный преобразователь (горячий катод) в модификациях
PBR, IMR и HPT. Принцип действия теплового преобразователя основан на зависимости
теплопроводности разреженного газа от измеряемого давления, инверсно-магнетронного
преобразователя – на зависимости тока электрического разряда в магнитном поле от
измеряемого давления, ионизационного датчика – на зависимости ионного тока,
образованного в газе в результате ионизации молекул разреженного газа, от измеряемого
давления. Тип используемого преобразователя определяется автоматически в зависимости от
значения измеряемого давления. Выходные сигналы датчиков мультиплексированы на один
выходной сигнал давления, значение которого отображается на дисплее измерительного блока.
В качестве измерительного блока в вакуумметрах PKR, PBR и IMR могут применяться
контроллеры TPG 256, TPG 361, TPG 362, или DCU ххх; в вакуумметрах HPT и MPT
-
контроллер DPG 202. Контроллеры предназначены для обеспечения электропитания датчиков,
управления работой вакуумметра и цифрового контроля результатов измерений. Допускается
использование для электропитания вакуумметров независимого источника питания, при этом
считывание выходного сигнала может производиться при помощи цифрового вольтметра или
аналого-цифрового преобразователя, не входящих в комплект поставки вакуумметра.
Вакуумметры имеют 8 модификаций, отличающиеся модификациями датчика и
контроллера, входящих в их состав, а также присоединительными фланцами датчика, от типа
которых зависит диапазон измерений прибора. Датчики вакуумметров PKR 360 и PKR 361
могут быть выполнены в исполнении, предназначенном для работы в агрессивных средах, они
имеют керамическое напыление и обозначаются PKR 360С и PKR 361С.
Общий вид датчиков приведен на рисунке 1, контроллеров – на рисунке 2.
Лист № 2
Всего листов 6
PBR 260 и IMR 265HPT 200МPT 200

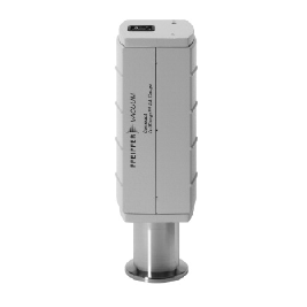

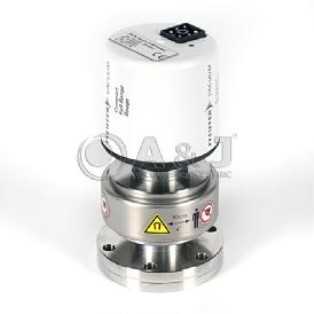

Рисунок 1 – Датчики, входящие в состав вакуумметров
Рисунок 2 – Контроллеры, входящие в состав вакуумметров
TPG 256TPG 361TPG 362
DCU xxxDPG 202
PKR 251PKR 261PKR 360 и PKR 361
Лист № 3
Всего листов 6
Программное обеспечение
Входящие в состав вакуумметров контроллеры имеют встроенное программное
обеспечение (ПО), разработанное изготовителем специально для решения задач управления
работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерений
давления, прием, обработка и отображение измерительной информации, формирование
выходныхсигналов;передача данных,включение/выключениерелеблокировокдля
выключения прибора при превышении допустимого давления. С помощью ПО осуществляется
автоматическая диагностика состояния прибора, вывод на экран контроллера сообщений об
ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1.
Значение
не ниже 010100
не ниже 010100
не ниже 010100
ПО
TPG
ПО
DCU
ПО
DPG
Таблица 1
Идентификационные данные
(признаки) ПО
Идентификационное
наименование ПО
Номер версии (идентифика-
ционный номер) ПО
Цифровой идентификатор ПО
–
–
–
Информация о версии ПО доступна через меню контроллера: при включении вакуумметра
номер версии отображается на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических
характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений
вакуумметров с контроллерами TPG, DCU, DPG – средний в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Наименование характеристики
220±22
Таблица 2
PBR 260IMR 265
Значение характеристики
PKR 251,PKR261
PKR 360,PKR361
от 5·10
-7
до 10
5
от 5·10
-8
до 10
5
от 2·10
-4
до 10
5
от 5·10
-7
до 10
3
от 10
-7
до 10
3
от 2·10
-4
до 10
3
от 5·10
-5
до 10
3
от 5·10
-5
до 10
3
от 2·10
-4
до 10
3
Диапазон показаний, Па
Диапазон измерений, Па
−
c фланцами CF-F
−
c фланцами ISO-KF
Пределы допускаемой относительной
погрешности измерений, % от
измеряемой величины
−
в диапазоне от 10
-7
до 10
-1
Па
−
в диапазоне свыше 10
-1
до 10
3
Па
±
(от 100 до 50)
±30
60
45
65
450
Потребляемая мощность, В·А, не более
для вакуумметров с контроллером:
·
TPG 256
·
TPG 361
·
TPG 362
·
DCU xxx
Напряжение питания контроллеров
от сети переменного тока, В
Лист № 4
Всего листов 6
5
×
10
5
123
´
63,5
-
-
67
´
51
´
159
-
67
´
51
´
153
1,0
0,6
228,5
´
241
´
88
285
´
70,8
´
128,5
285
´
70,8
´
128,5
230
´
106,7
´
128,5
228,5
´
241
´
88
285
´
70,8
´
128,5
285
´
70,8
´
128,5
230
´
106,7
´
128,5
228,5
´
241
´
88
285
´
70,8
´
128,5
285
´
70,8
´
128,5
230
´
106,7
´
128,5
2,10
1,10
1,10
2,3
Продолжение таблицы 2
Предельное допускаемое избыточное
давление (перегрузка), Па
Габаритные размеры, мм, не более
−
датчик (высота
´
диаметр)/
(длина
´
ширина
´
высота)
−
контроллер (длина
´
ширина
´
´
высота)
·
TPG 256
·
TPG 361
·
TPG 362
·
DCU xxx
Масса, кг, не более
- датчик
- контроллер
·
TPG 256
·
TPG 361
·
TPG 362
·
DCU xxx
Присоединительные фланцы
2,10
1,10
1,10
2,3
ISO-KF DN25;
ISO-KF DN40;
CF-F DN40
Наименование характеристики
220±22
5
×
10
5
Таблица 3
Значение характеристики
HPT 200МPT 200
от 5·10
-8
до 10
5
от 5·10
-7
до 10
5
от 10
-7
до 10
3
от 5·10
-7
до 10
3
от 5·10
-5
до 10
3
от 5·10
-5
до 10
3
Диапазон показаний, Па
Диапазон измерений, Па
−
c фланцами CF-F
−
c фланцами ISO-KF
Пределы допускаемой относительной
погрешности измерений, % от
измеряемой величины
−
в диапазоне от 10
-7
до 10
-1
Па
−
в диапазоне свыше 10
-1
до 10
3
Па
±
(от 100 до 50)
±30
45
66
´
45
´
14566
´
45
´
155
189
´
71
´
128,5189
´
71
´
128,5
Потребляемая мощность, В·А, не более
Напряжение питания контроллеров от
сети переменного тока, В
Предельное допускаемое избыточное
давление (перегрузка), Па
Габаритные размеры, мм, не более
−
датчик (длина
´
ширина
´
высота)
−
контроллер DPG202 (длина
´
´
ширина
´
высота)
Масса, кг, не более
- датчик
- контроллер DPG202
Присоединительные фланцы
0,80 1,00
0,75 0,75
ISO-KF DN25; ISO-KF DN40; CF-F DN40
Лист № 5
Всего листов 6
Средняя наработка до метрологического отказа, ч 15000
Средний срок службы, лет 5
от 5 до 50
Условия эксплуатации:
·
диапазон рабочих температур окружающего воздуха,
°
С
·
относительная влажность воздуха (без конденсации), %, не более
при температуре до 31
°
С
при температуре свыше 31
°
С
·
высота над уровнем моря, м, не более
·
атмосферное давление, кПа
80
50
2000
от 75 до 106,7
Знак утверждения типа
наносится фотохимическим или другим способом на корпус датчика вакуумметра и
типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Датчик– 1 шт.
Блок измерительный (контроллер)– 1 шт.
Кабель соединительный– 1 шт.
Руководство по эксплуатации вакуумметра– 1 экз.
Руководство по эксплуатации контроллера– 1 экз.
Поверка
осуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика
поверки».
Основным средством поверки является установка эталонная вакуумметрическая
редукционная ВОУ-1, диапазон измерений 10
-7
– 10
3
Па, относительная погрешность
±
(7-3) %.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на вакуумметр соответствующей модификации.
Нормативные и технические документы, устанавливающие требования к вакуумметрам
широкодиапазонным PKR, PBR, IMR, НPT, МPT
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений абсолютного давления в диапазоне 1
×
10
-8
-1
×
10
3
Па».
3 Техническая документация фирмы Pfeiffer Vacuum GmbH, Германия
Изготовитель
Компания Pfeiffer Vacuum GmbH, Германия
Адрес: Berliner Strasse 43, 35614,Asslar, Germany,
Tel: +49 6441 802-0, Fax: +49 6441 802-1202
Заявитель
ООО «БЛМ Синержи»
ИНН 7718609666
Юридический адрес: 107076, г. Москва, Колодезный пер., 3 стр.26, оф. 212
Фактический адрес: 107023, г. Москва, ул. Электрозаводская, 24
Тел. (495) 781-39-39 Факс (495) 781-35-91
Лист № 6
Всего листов 6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
тел.: (812) 323-96-31, факс: (812) 323-96-30,
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _____________ 2015 г.
