ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализатор АМА i60 R2-EGR
Назначение средства измерений
Газоанализатор АМА i60 R2-EGR (далее – газоанализатор) предназначен для определе-
ния содержания оксида и диоксида углерода, суммы углеводородов, оксидов азота, углеводо-
родов (метана), кислорода в газовых средах.
Описание средства измерений
Газоанализатор представляет собой стационарный, автоматический прибор непрерывно-
го действия. В состав газоанализатора входят: пламенно-ионизационный анализатор углеводо-
родов (FID), хемилюминесцентный анализатор оксидов азота (CLD), инфракрасный анализа-
тор оксида и диоксида углерода (IRD). В состав газоанализатора входит также микропроцес-
сор, контролирующий режимные параметры измерений и обрабатывающий результаты калиб-
ровки и данные измерений. Программное обеспечение позволяет задавать и контролировать
режимные параметры, обрабатывать данные, рассчитывать коэффициент избытка воздуха и
концентрацию токсичных компонентов в отработавших газах.
Проба газа , проходит последовательно через фильтр очистки от механических примесей,
фильтр-влагоотделитель и фильтр тонкой очистки от аэрозолей. Одновременно анализируемая
проба газа охлаждается до нужной температуры и поступает в зависимости от измеряемых
компонентов в соответствующий анализатор.
Принцип действия анализатора углеводородов основан на свойстве атомов углерода ио-
низироваться в водородном пламени. Ионизированный поток газа пробы вызывает электриче-
ский ток между двумя электродами с разностью потенциалов. Значение этого тока прямо про-
порционально значению количества атомов углерода.
Принцип действия анализатора оксида и диоксида углерода основан на избирательном
поглощении инфракрасного излучения молекулами, имеющими ковалентную связь. Поток ин-
фракрасного света проходит через оптические фильтры, пропускающие для каждого из изме-
ряемых веществ излучение с определенной длиной волны, после чего поступает в измеритель-
ную ячейку с анализируемой газовой смесью. В измерительной ячейке поток инфракрасного
излучения ослабляется пропорционально концентрации измеряемых веществ за счет поглоще-
ния его молекулами измеряемых газов.
Для измерений содержания кислорода используется парамагнитный сенсор. Принцип его
действия основан на парамагнитных свойствах газообразного кислорода.
Для определения оксидов азота используется хемилюминесцентный анализатор, осно-
ванный на эмиссии света молекулами диоксида азота при переходе из возбужденного состоя-
ния на нижний энергетический уровень.
Лист № 2
Всего листов 5
место нанесения клейма

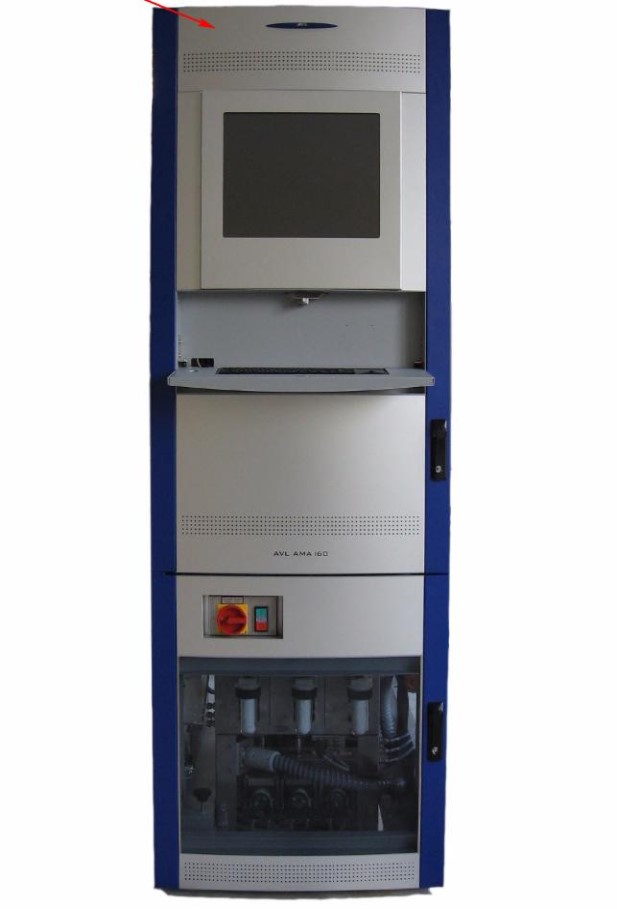

Рисунок 1 - Внешний вид газоанализатора
Программное обеспечение
Программное обеспечение газоанализатора разделяется на две группы - встроенное про-
граммное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезави-
симую память модулей анализаторов на заводе-изготовителе и в процессе эксплуатации изме-
нению не подлежит. Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений по Р 50.2.077-2014 соответствует высокому уровню.
Метрологические характеристики анализатора, указанные в таблице 2, нормированы с
учетом ВПО.
Лист № 3
Всего листов 5
Внешнее программное обеспечение IGEM AMA, идентификационные данные которого
приведены в таблице 1, не оказывает влияния на метрологические характеристики, не даёт
доступа к ВПО и не позволяет вносить в него изменения.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
IGEM AMA
Platform V2.2.3.1566
V1.5
-
Метрологические и технические характеристики
Пределы допускаемой
Измеряемый
компонент
Диапазон изме-
рений
объемной доли
Поддиапазон из-
мерений
СО Н
(0 – 4,7) %
СО L
(0 – 750) млн
-1
СО
2
(0 – 3,3) %
THC в пересче-
те на С
3
Н
8
(0 – 600) млн
-1
CH
4
(0 – 600) млн
-1
NO
х
(0 – 1250) млн
-1
Таблица 2 - Метрологические характеристики первого канала
(0 – 0,47) %
(0,47 – 4,7) %
(0 –75) млн
-1
(75 –750) млн
-1
(0 – 0,33) %
(0,33 – 3,3) %
погрешности
приведеннойотносительной
±2 %-
-±2 %
±2 % -
-±2 %
±2 % -
-±2 %
(0 – 60) млн
-1
±2 %-
(60 – 600) млн
-1
-±2 %
(0 – 60) млн
-1
±2 %-
(60 – 600) млн
-1
- ±2 %
(0 – 125) млн
-1
±2 % -(125
– 1250) млн
-1
- ±2 %
Пределы допускаемой
Измеряемый
компонент
Диапазон изме-
рений
объемной доли
Поддиапазон из-
мерений
СО Н
(0 – 10) %
СО L
(0 – 5000) млн
-1
СО
2
(0 – 20) %
THC в пересче-
те на С
3
Н
8
(0–12500) млн
-1
NO
х
(0 – 5000) млн
-1
O
2
(0 – 25) %
Таблица 3 - Метрологические характеристики второго канала
(0 – 1) %
(1 – 10) %
(0 – 500) млн
-1
(500 – 5000) млн
-1
(0 – 2) %
(2 – 20) %
погрешности
приведеннойотносительной
±2 %-
-±2 %
±2 % -
-±2 %
±2 % -
-±2 %
(0–1250) млн
-1
±2 %-
(1250–12500) млн
-1
-±2 %
(0 – 500) млн
-1
±2 % -(500
– 5000) млн
-1
- ±2 %
(0 – 2,5) %±2 %-
(2,5 – 25) % - ±2 %
Лист № 4
Всего листов 5
30
3
380 В ±10%
50/60
5200
-время прогрева, мин, не более
- время установления показаний, с, не более
- напряжение питания
- частота сети, Гц
- средняя наработка на отказ, час, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
- относительная влажность, %
от плюс 10 до плюс 40
91 – 105
10 - 80
Знак утверждения типа
наносится на титульный лист руководства пользователя и (или) на лицевую панель
газоанализатора.
Комплектность средства измерений
Газоанализатор АМА i60 R2-EGR
Пробоотборник
Руководство пользователя
Методика поверки
«Газоанализатор
директора ФБУ
Поверка
осуществляетсявсоответствиисдокументомМП62133-15
АМАi60R2-EGR.Методикаповерки»,утвержденнойзам.
«Нижегородский ЦСМ" 14 июля 2015 г.
Основные средства поверки:
ГСО-ПГС в баллонах под давлением по ТУ 2114-014-20810646-2014.
Азот особой частоты по ГОСТ 9293-74 в баллонах под давлением
Сведения о методиках (методах) измерений
приведены в руководстве пользователя.
Нормативныедокументы,устанавливающиетребованиякгазоанализатору
АМА i60 R2-EGR
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические усло-
вия.
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Правила ЕЭК ООН № 49 Единообразные предписания, касающиеся подлежащих принятию
мер по ограничению выбросов загрязняющих газообразных веществ и твердых частиц из дви-
гателей с воспламенением от сжатия, предназначенных для использования на транспортных
средствах, а также выбросов загрязняющих газообразных веществ из двигателей с принуди-
тельным зажиганием, работающих на природном газе или сжиженном нефтяном газе и пред-
назначенных для использования на транспортных средствах.
Лист № 5
Всего листов 5
Правила ЕЭК ООН № 96 Единообразные предписания, касающиеся официального утвержде-
ния двигателей с воспламенением от сжатия для установки на сельскохозяйственных и лесных
тракторах и внедорожной подвижной технике в отношении выброса загрязняющих веществ
этими двигателями.
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная
поверочная схема для средств измерений содержания компонентов в газовых средах.
Изготовитель
«AVL Emission Test Systems», Германия
Graf-Landsberg-Strasse 1C, D-41460 Neuss
тел. +49 213 15 12 40
Заявитель
ООО «Объединенный инженерный центр» (ООО «ОИЦ») Группа «ГАЗ»
пр. Ленина, 88, г.Нижний Новгород, 603004
тел. (831) 290-91-00 тел./факс (831) 290-84-10
Испытательный центр
ФБУ «Нижегородский ЦСМ"
Россия, 603950 г.Нижний Новгород, ул. Республиканская, д.1
Тел./факс (831)428-78-78
E-mail:
Аттестат аккредитации ФБУ "Нижегородский ЦСМ" по проведению испытаний средств изме-
рений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С.Голубев
М.п.« ____ » _______________ 2015 г.
