Машины координатные измерительные VideoCheck V, VideoCheck V HA, ScopeCheck V, ГРСИ 62046-15
Номер госреестра:
62046-15
Наименование СИ:
Машины координатные измерительные
Обозначение типа:
VideoCheck V, VideoCheck V HA, ScopeCheck V
Производитель:
Фирма "Werth Messtechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60270
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
МашиныкоординатныеизмерительныемоделейVideoCheckV,
VideoCheck V HA, ScopeCheck V
Назначение средства измерений
Машины координатные измерительные моделей VideoCheck V, VideoCheck V HA,
ScopeCheck V (далее «машины») предназначены для автоматизированных измерений
линейных размеров изделий, имеющих ось вращения.
Описание средства измерений
Принцип действия машин основан на считывании с измерительных шкал при помощи
дифракционных оптических энкодеров значений измеряемой длины, соответствующей
интервалу перемещений щупа по осям X, Y.
Машины состоят из станины с вертикально расположенными направляющими для
перемещения измерительного щупа, вертикально расположенным суппортом для установки,
крепления и вращения измеряемой детали, встроенных измерительных шкал, персонального
компьютера.
Станина машин имеет регулируемые опоры для установки по уровню.
Машины оснащены бесконтактным оптическим щупом, представляющим собой
оптическую проекционную систему, работающую в проходящем или отраженном свете.
Машины могут комплектоваться системой температурной компенсации, контактным
щупом, контактным оптоволоконным 2D щупом, контактным оптоволоконным 3D щупом,
лазерным бесконтактным щупом, центрами для крепления детали.
Управление перемещением по осям осуществляется при помощи электронного пульта
для ручного управления и программного обеспечения машины.
Модели trial отличаются пределами допускаемой абсолютной погрешности
измерений.
Исполнения машин отличаются диапазоном измерений.

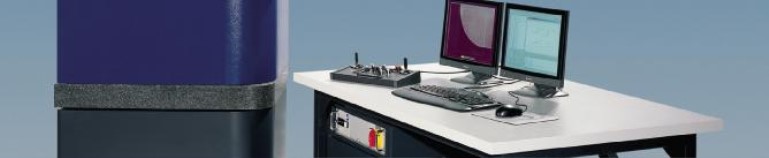

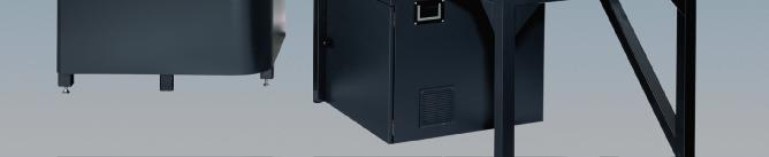

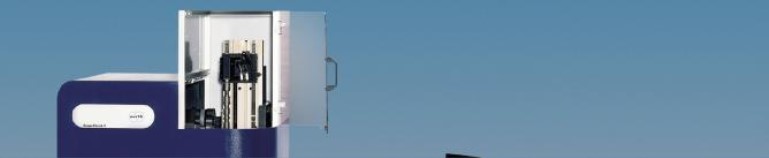

Рисунок 1 - Общий вид машины
Лист № 2
Всего листов 5
Программное обеспечение
Машины работают с автономным программным обеспечением WinWerth (ПО),
входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку, передачу и
отображение результатов измерений.
Значение
WinWerth
8.XX
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если
имеются)
1fb937c5c98b59c57d7f657ec4076d9c (MD5),
файл «winwerth.exe»
-
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Метрологические и технические характеристики
Основные метрологические и технические характеристики машин представлены в
таблице 2.
Лист № 3
Всего листов 5
Таблица 2
Наименование параметра и единицы измерений
Значение параметра
ScopeCheck VVideoCheck VVideoCheck V HA
0-200 0-500 0-800 0-300 0-500 0-300 0-500
0-140 0-250 0-250 0-200 0-200 0-200 0-200
±(1,5+L*/200)±(1,1+L/500)±(0,25+L/900)
±(2,9+L/100)±(2,0+L/300)±(1,5+L/500)
Диапазон измерений линейных размеров, мм:
- по оси X
- по оси Y
Пределы допускаемой абсолютной погрешности
измерений линейных размеров по одной
координате, мкм
Пределы допускаемой абсолютной погрешности
измерений линейных размеров, мкм
Дискретность отсчета, мкм
Масса измеряемой детали, кг, не более
Габаритные размеры (длина, ширина, высота),
мм, не более
Масса, кг, не более
Параметры электропитания
Средний срок службы, лет
Наработка на отказ, ч
0,10,10,01
10 15 50
954×1003×1003×1435×1435×1435×1435×
702×1029×1030×1151×1151×1151×1151×
1892 2170 2655 1900 2100 1900 2100
1300 1600 2000 2200 2400 2200 2400
напряжение (230
±
23) В или (115±11) В переменного тока частотой (48-62) Гц,
потребляемая мощность не более 2,5 кВт
10
10000
* L – измеряемая длина в мм.
Лист № 4
Всего листов 5
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С
20
±
1 для моделей ScopeCheck V, VideoCheck V;
20±0,1 для модели VideoCheck V HA;
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
от 55 до 65;
от 84 до 106,7.
Знак утверждения типа
наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную
сторону корпуса машин в виде наклейки.
Комплектность средства измерений
Комплектность машин представлена в таблице 3.
Таблица 3
№ п/пНаименование
Количество,
шт.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1Машина
2Электронный пульт для ручного управления
3Оптический бесконтактный щуп
4Приспособление для крепления концевых мер длины
5Лазерный бесконтактный щуп *
6Контактный щуп *
7Контактный оптоволоконный 2D щуп *
8Контактный оптоволоконный 3D щуп *
9Центра для крепления деталей *
10Система температурной компенсации *
11Персональный компьютер
12Программное обеспечение WinWerth
13Руководство по эксплуатации
14Методика поверки МП 2512-0003-2015
* поставляется по требованию заказчика.
Поверка
осуществляется по документу МП 2512-0003-2015 «Машины координатные измерительные
моделей VideoCheck V, VideoCheck V HA, ScopeCheck V. Методика поверки», утвержденному
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2015 г.
Основными средствами поверки являются эталонные плоскопараллельные концевые
меры длины 3-го разряда по ГОСТ Р 8.763-2011, калибры-пробки гладкие 2-го разряда
по ГОСТ Р 8.763-2011.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машины координатные измерительные
моделей VideoCheck V, VideoCheck V HA, ScopeCheck V. Руководство по эксплуатации»,
2015 год.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к машинам
координатным измерительным моделей VideoCheck V, VideoCheck V HA, ScopeCheck V
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1
´
10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация фирмы «Werth Messtechnik GmbH», Германия.
Изготовитель
Фирма «Werth Messtechnik GmbH», Германия
Адрес: Siemensstrasse, 19, D-35394, Giessen, Germany
Заявитель
ЗАО НПФ «Уран»
ИНН 7805269568
Адрес: 198099, Россия, г. Санкт-Петербург, ул. Промышленная, д. 5
Телефон: (812) 335-09-75
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _____________ 2015 г.
