Номер госреестра:
62045-15
Наименование СИ:
Твердомеры цифровые
Обозначение типа:
LD 3000
Производитель:
Фирма "AFFRI Company", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60268
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры цифровые LD 3000
Назначение средства измерений
Твердомеры цифровые LD3000 (далее – твердомеры) предназначены для измерения
твердости металлов и сплавов по шкалам Роквелла, Бринелля, Виккерса в соответствии с
ГОСТ 9013-59, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.
Описание средства измерений
Принцип действия твердомеров основан:
для шкал Роквелла на статическом вдавливании алмазного или шарикового
наконечников с последующим измерением глубины внедрения наконечника;
для шкал Бринелля на статическом вдавливании шарикового наконечника с
последующим измерением диаметра окружности отпечатка;
для шкал Виккерса на статическом вдавливании алмазного пирамидального
наконечника с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из
устройства приложения нагрузки и измерительного блока.
Измерение размера отпечатка для расчета твердости по шкалам Бринелля и Виккерса
выполняется с помощью микроскопа, входящего в комплектность твердомера. Измерение
твердости по шкале Роквелла выполняется в автоматическом режиме.
Встроенная панель управления используется для ввода исходных параметров и
старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической
обработки результатов измерений.
Ограничение доступа к метрологически значимым узлам твердомера обеспечивается
специальной конструкцией корпуса и встроенной панели управления.
Внешний вид твердомеров приведен на рисунке 1.
Программное обеспечение
Программное обеспечение (ПО) твердомеров – встроенное. В процессе эксплуатации
изменение ПО невозможно. Конструкция СИ исключает возможность несанкционированного
влияния на ПО СИ и измерительную информацию. Идентификационные данные (признаки)
ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
LD3000
---
Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Лист № 2
Всего листов 4

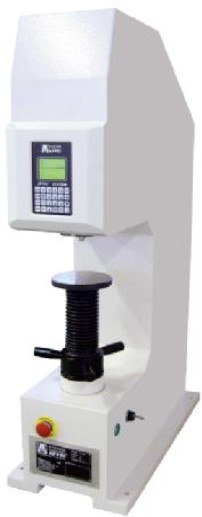

Рисунок 1 – Внешний вид твердомеров
Метрологические и технические характеристики
Испытательные нагрузки для шкал Роквелла, Н:
- предварительная………………………………………………………………………………..98,07
- основные………………………………………………………………………......588,4; 980,7; 1471
Пределы допускаемой относительной погрешности предварительных испытательных нагрузок
для шкал Роквелла, %.....................................................................................................................± 2,0
Пределы допускаемой относительной погрешности основных испытательных нагрузок для
шкал Роквелла, %............................................................................................................................± 0,5
Диапазоны измерений твердости по шкалам Роквелла:…...............................…...........70−93 HRА
…………………..………………………………………………………………………...25−100 HRВ
……………………..……………………………………………………...…..……………20−70 HRC
Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам
Роквелла в диапазонах:
70−93 HRА……………………………...…………………………………………………………± 1,2
25−100 HRВ…………………...……….….....................................................................................± 2,0
20−35 HRC…………………………………………………...……………………………………± 2,0
35−55 HRC……………………………………………………...…………………………………± 1,5
55−70 HRC.………………………………………………...……….………………………..........± 1,0
Испытательные нагрузки для шкал Бринелля, Н:.…………153.2; 245,2; 612,9; 1226; 1839; 2452;
4903; 7355; 9807; 14710; 29120;
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Бринелля, %.....................................................................................................................................± 1,0
Диапазоны измерений твердости по шкалам Бринелля.…................................................8−450 HВ
Место нанесения
знака поверки и
утверждения
типа
Лист № 3
Всего листов 4
Пределы допускаемой относительной погрешности при измерении твердости по шкалам
Бринелля, %…………………………………...……….……...……………………….……………± 3
Испытательные нагрузки для шкал Виккерса, Н:…..……………98,07; 196,1; 294,2; 490,3; 980,7
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Виккерса, %.....................................................................................................................................± 1,0
Диапазоны измерений твердости по шкалам Виккерса ……………………..…..……..8−1000 HV
Пределы допускаемой относительной погрешности при измерении твердости по шкалам
Виккерса, %........................................................................................................................................± 3
Характеристики микроскопа:
- общее увеличение…………………………………………………………………………………
х
20
- диапазон измерений, мм………………………………………………………………………...0 - 8
- пределы допускаемой абсолютной погрешности, мм………………………………………..0,005
Условия эксплуатации:
- температура окружающей среды, °С………………………………...….…….……………..18 - 27
- относительная влажность воздуха, %, не более............................................................................80
Параметры электрического питания:
- напряжение, В………………………………………………………...….……….……........220 ± 22
- частота, Гц……………………………………………………………….…..………................50 ± 1
Габаритные размеры (длина х ширина х высота), мм, не более…..………………..705х330х1200
Масса, кг, не более……………………………………………………..….……..….……...……….68
Знак утверждения типа
наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на
титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность средства измерений
НаименованиеКол-во
Твердомер цифровой LD30001
Микроскоп1
Коробка с аксессуарами1
Защитный чехол1
Кабель для подключения к сети1
Инструкция по эксплуатации «Твердомер цифровой LD3000»1
Описание типа средства измерения1
Поверка
осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения
единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и
средства поверки».
Эталоны, применяемые при поверке: меры твердости эталонные 2-го разряда типа
МТР, МТВ, МТБ по ГОСТ 9031-75.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу.
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу.
Часть 1. Метод измерения.
Нормативные документы, устанавливающие требования к твердомерам цифровым
LD 3000
ГОСТ8.062-85Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
ГОСТ8.063-2012Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса.
ГОСТ8.064-94Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и
Супер-Роквелла.
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
Изготовитель
AFFRI Company, Италия
Via Monte Tagliaferro 8,21056 Induno Olona (VA) Italy, Италия
Тел. +398(0332) 201533 E-mail:
Заявитель
ЗАО Научно-производственный холдинг «Уралсибпромсервис»
(ЗАО НПХ «УСПС»)
Юридический адрес: 454080, г.Челябинск, ул.Тернопольская, д.6, 6 этаж
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18Факс: (343) 350-20-39
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С Голубев
М.п.« ___ » ______________ 2015 г.
