Комплексы измерительно-вычислительные ММКС-05, ГРСИ 62002-15
Номер госреестра:
62002-15
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
ММКС-05
Производитель:
ЗАО "НИИ современных телекоммуникационных технологий" (СТТ), г.Смоленск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «07» декабря 2020 г. № 2016
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные ММКС-05
Назначение средства измерений
Комплексы измерительно-вычислительные ММКС-05 (далее — комплекс) предназначены
для задания и измерения силы постоянного тока намагничивания, измерения магнитного потока и
вычисления статических магнитных характеристик образцов магнитомягких материалов.
Описание средства измерений
Принцип действия комплекса заключается в измерении приращений магнитного потока,
вызванных скачкообразным изменением напряженности магнитного поля. Измерение приращений
магнитногопотокаосуществляетсяпреобразованиемэлектродвижущейсилы(ЭДС)на
измерительной (вторичной) обмотке образца в сигнал, пропорциональный магнитному потоку.
Изменение напряженного магнитного поля происходит путем формирования токов заданной
величины в намагничивающей обмотке образца. Комплекс измеряет мгновенные значения сигнала,
пропорционального магнитному потоку имгновенные значения тока намагничивающей
(первичной) обмотки. По результатам измерений производится расчет магнитных характеристик
образца.
Комплекс обеспечивает определение основной кривой намагничивания, петли магнитного
гистерезиса, начальной магнитной проницаемости, максимальной магнитной проницаемости,
остаточной индукции, коэрцитивной силы по индукции, коэффициента прямоугольности петли
магнитного гистерезиса образцов магнитомягких материалов в соответствии с ГОСТ 8.377-80,
основнойкривойнамагничиванияикоэрцитивнойсилыпоиндукцииобразцов
электротехнических сталей в соответствии с ГОСТ 12119.1-98.
Конструктивно комплекс состоит из блока источника тока и измерителя потока, блока
питания, управляющей ЭВМ (опционально) и комплекта соединительных кабелей. Внешний вид
блоков комплекса представлен на рисунке 1.
Блок источника тока и измерителя потока предназначен для обеспечения подключения
измерительной и намагничивающей обмоток образца, формирования тока намагничивания,
преобразования ЭДС на измерительной обмотке в сигнал, пропорциональный магнитному потоку,
измерения мгновенных значений тока намагничивания и магнитного потока, обеспечения
взаимодействия с управляющей ЭВМ по интерфейсу USB (опционально – Ethernet).
Блок питания является источником питания блока источника тока и измерителя потока.
Управляющая ЭВМ обеспечивает ввод исходных данных, выбор режимов измерения,
управление процессом измерения, расчет магнитных характеристик образцов по результатам
измерений, сохранение результатов измерений в базе данных, вывод результатов измерений.
Общий вид комплекса, а также схема пломбировки от несанкционированного доступа
представлены на рисунке 1.
2

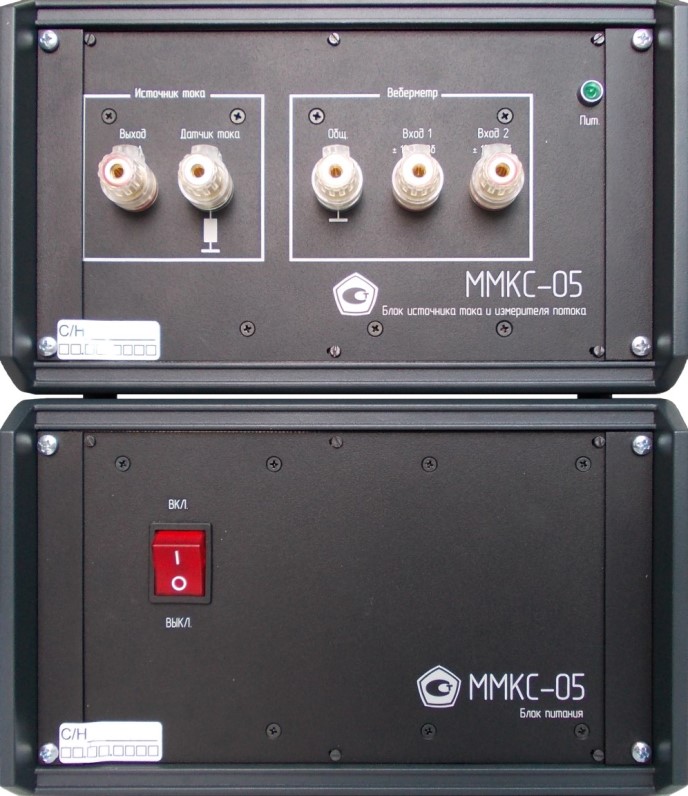

Рисунок 1 — Внешний вид комплекса
Программное обеспечение
Работа комплекса осуществляется под управлением:
- встроенного программного обеспечения (ПО);
- программного обеспечения, установленного на управляющей ЭВМ.
Программное обеспечение комплекса выполняет следующие функции:
- ввод исходных данных;
- выбор режимов измерения;
- управление процессом измерения;
- расчет магнитных характеристик;
- сохранение результатов измерений в базе данных;
- вывод результатов измерений.
Конструкция комплекса исключает возможность несанкционированного влияния на
встроенное ПО без вскрытия блока источника тока и измерителя потока. Уровень защиты
встроенногоПОотнепреднамеренныхипреднамеренныхизменений–высокийпо
Р 50.2.077-2014. Идентификационные данные встроенного программного обеспечения приведены
в таблице 1.
Места пломбировки от
несанкционированного
доступа
3
Таблица 1 – Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
mmks_firmware
1.0
0x30
Уровень защиты ПО, установленного на управляющей ЭВМ от непреднамеренных и
преднамеренных изменений – средний по Р 50.2.077-2014. Метрологически значимыми частями
ПО комплекса являются файлы MAIN.tcl, genGUI1.tcl, myGen.tcl, procMeasure.tcl, testVer.dll,
ulibmm.dll, а также конфигурационные настройки (калибровочные константы), хранящиеся в
памяти блока источника тока и измерителя потока комплекса. Метрологически значимые файлы
уникальны для каждого экземпляра комплекса. Целостность метрологически значимой части ПО
проверяется системой защиты на основе проверки контрольных сумм файлов CRC32 при каждом
запуске ПО комплекса и при подключении блоков комплекса к ПО.
Идентификационные данные программного обеспечения управляющей ЭВМ приведены в
таблице 2.
Таблица 2 – Идентификационные данные программного обеспечения управляющей ЭВМ
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
ММКС-05
2.1 и выше
не используется
Метрологические и технические характеристики
Значение характеристики
Диапазон задания и измерения силы постоянного тока
намагничивания, А
0,00015 до 5
Пределы задания и измерения силы постоянного тока
намагничивания, А
Пределы допускаемой относительной погрешности задания и
измерения силы постоянного тока намагничивания
I
на пределе
I
к
, %
I
0,2
0,002
I
к
1
Дискретность установки значения силы постоянного тока
намагничивания внутри каждого диапазона, %, не более
0,05
Нестабильность силы постоянного тока намагничивания в
намагничивающей обмотке образца, % в минуту, не более
0,02
Отношение амплитуды переменной составляющей тока
намагничивания к постоянной составляющей в диапазоне частот
до 100 кГц, %, не более
0,05
Таблица 3 – Метрологические характеристики
Наименование характеристики
0,005
0,05
0,5
5,0
4
Наименование характеристики
Значение характеристики
Пределы измерения магнитного потока
Пределы допускаемой относительной погрешности измерения
магнитного потока в диапазоне от 1 до 10 мкВб включительно, %
1,0
Пределы допускаемой относительной погрешности измерения
магнитного потока в диапазоне свыше 10 мкВб, %
0,5
Пределы допускаемой относительной погрешности задания и
измерения напряженности постоянного магнитного поля, %
1,0
Пределы допускаемой относительной погрешности измерения
магнитной индукции, %
1,5
Пределы допускаемой относительной погрешности измерения
относительной магнитной проницаемости, %
5
Пределы допускаемой относительной погрешности измерения
коэффициента прямоугольности петли гистерезиса, %
3
Пределы допускаемой относительной погрешности измерения
коэрцитивной силы по индукции, %
H
(2
0,01
(
H
1)),
С,В
где Н – заданная
напряженность магнитного
поля, при которой
определяется коэрцитивная
сила по индукции H
С,В
, А/м
10 мкВб
100 мкВб
1000 мкВб
10 мВб
100 мВб
Примечания:
1) диапазоны задания и измерения напряженности постоянного магнитного поля, диапазоны
измерения магнитной индукции, относительной магнитной проницаемости, коэффициента
прямоугольностипетлигистерезиса,коэрцитивнойсилыпоиндукциизависятот
геометрических характеристик образцов магнитомягких материалов, количества витков
намагничивающей и измерительной обмоток, сопротивления намагничивающей обмотки;
2) погрешности измерения напряженности постоянного магнитного поля, магнитной индукции,
относительной магнитной проницаемости, коэффициента прямоугольности петли гистерезиса,
коэрцитивной силы по индукции не превышают указанные выше пределы, если измеренные
значения тока намагничивания находятся в диапазоне от 0,01 до 1 соответствующих пределов, а
измеренные значения магнитного потока находятся в диапазоне от 0,05 до 1 соответствующих
пределов.
5
Значение характеристики
Напряжение питающей сети, В
Частота питающей сети, Гц
Таблица 4 – Основные технические характеристики
Наименование характеристики
220
22
50
0,5
280
165
260
280
165
260
5,0
7,5
Габаритные размеры (длина
высота
ширина) без учета длин
кабелей и разъемов мм, не более:
-
блок источника тока и измерителя потока
-
блок питания
Масса комплекса, кг, не более
-
блок источника тока и измерителя потока
-
блок питания
Условия эксплуатации:
-диапазон рабочих температур, °С
-относительная влажность воздуха, %
-атмосферное давление, кПа
от 15 до 25
от 30 до 80
от 84 до 106,7
Знак утверждения типа
наносится на титульные листы технической документации фирмы-изготовителя типографским
способом и на лицевые панели блока источника тока и измерителя потока и блока питания
комплекса в виде наклейки.
Комплектность средства измерений
Наименование
Обозначение
Количество
Примечание
НЛСД.411174.033
1 шт.
-
1 шт.
-
1 комплект
Паспорт
НЛСД.411174.033ПС
1 шт.
Руководство по эксплуатации
НЛСД.411174.033РЭ
1 шт.
Руководство оператора
НЛСД.411174.033РО
1 шт.
Методика поверки
НЛСД.411174.033МП
1 шт.
Упаковка
-
1 шт.
Таблица 5 – Комплектность средства измерений
Комплекс измерительно-вычислительный
ММКС-05 в составе:
Блок источника тока и измерителя потока
НЛСД.411174.034
НЛСД.411174.035
-
1 шт.
1 шт.
1 шт.
опционально
Блок питания
Управляющая ЭВМ
CD-диск с программным обеспечением
или USB-флеш-накопитель
Комплект кабелей в составе:
1. Кабель питания
2. Кабель сетевой
3. Кабель USB 2.0 A-B
4. Кабель-перемычка для входа 100 мкВб
6
Поверка
осуществляется по документу НЛСД.411174.033МП "Комплекс измерительно-вычислительный
ММКС-05. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 17 июля 2015 г.
Основные средства поверки:
-
катушка электрического сопротивления Р331, регистрационный номер в Федеральном
информационном фонде 1162-58, номинальное значение 1000 Ом, класс точности 0,01;
-
катушки электрического сопротивления Р321, регистрационный номер в Федеральном
информационном фонде 1162-58, номинальные значения 10 и 0,1 Ом, класс точности 0,01;
-
катушка электрического сопротивления Р310, регистрационный номер в Федеральном
информационном фонде 1162-58, номинальное значение 0,01 Ом, класс точности 0,02;
-
мультиметр цифровой 34410A, регистрационный номер в Федеральном информационном
фонде 47717-11, пределы допускаемой абсолютной погрешности измерения напряжения
постоянного тока U
изм.
на пределе U
пр.
=100 мВ:
(0,00005·U
изм.
+ 0,000035·U
пр.
); на пределе
U
пр.
=1 В:
(0,000035·U
изм
+ 0,000007·U
пр.
); на пределе U
пр.
=10 В:
(0,00003·U
изм
+ 0,000005·U
пр.
);
- рабочий эталон отношения магнитного потока к силе тока 2-ого разряда по
ГОСТ 8.030-2013, номинальные значения 10 и 0,1 мВб/А, пределы допускаемой относительной
погрешности
0,1 %;
- рабочий эталон отношения магнитного потока к силе тока 2-ого разряда по
ГОСТ 8.030-2013, номинальное значение 10 мВб/А, пределы допускаемой относительной
погрешности
0,2 %, максимальная сила тока первичной обмотки не менее 5 А;
- рабочий эталон магнитного потока 2-ого разряда по ГОСТ 8.030-2013, стандартные
образцы магнитных свойств магнитомягких материалов, аттестованные по характеристикам:
- B
max
– магнитная индукция при максимальном значении напряжённости магнитного
поля, погрешность аттестации не более
1,0 %,
- B
r
– остаточная магнитная индукция, погрешность аттестации не более
1,0 %,
- H
c,B
– коэрцитивная сила по индукции, погрешность аттестации не более
1,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным ММКС-05
ГОСТ 8.377-80 "ГСИ. Материалы магнитомягкие. Методика выполнения измерений при
определении статических магнитных характеристик"
ГОСТ 12119.1-98 "Сталь электротехническая. Методы определения магнитных и
электрических свойств. Методы измерения магнитной индукции и коэрцитивной силы в аппарате
Эпштейна и на кольцевых образцах в постоянном магнитном поле"
ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений
магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"
Комплект конструкторской документации АО "Научно-исследовательский институт
современных телекоммуникационных технологий"
7
Изготовитель
Акционерноеобщество"Научно-исследовательскийинститутсовременных
телекоммуникационных технологий" (АО "НИИ СТТ")
ИНН 6730046954
Адрес: 214012, г. Смоленск, ул. Ново-Ленинградская, 10
Телефон: (4812) 27-15-08, факс (4812) 27-15-79
E-mail:
Web-сайт:
Испытательный центр
Федеральноебюджетноеучреждение"Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")
Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 236-30-15
E-mail:
Web-сайт:
Аттестат аккредитации ФБУ "УРАЛТЕСТ" по проведению испытаний средств измерений
в целях утверждения типа (рег. № записи в реестре аккредитованных лиц) 30058-13 от
21.10.2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15915-02 | Комплексы преобразователей | Ресурс-GLH | НПП "Энерготехника", г.Пенза | 2 года | Перейти |
| 18188-10 | Комплексы измерительно-вычислительные и управляющие | APACS+ | Фирма "SIEMENS AG", Германия, США | 2 года | Перейти |
| 10358-86 | Комплексы базовые рентгеновские | КБР, (КБР-1, КБР-2) | Завод "Ужгородприбор", Украина, г.Ужгород | 2 года | Перейти |
| 80006-20 | Комплекс автоматизированный измерительно-вычислительный | ТМСА 0.1-18.0 Д 101 | Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы"), г. Санкт-Петербург | 2 года | Перейти |
| 73140-18 | Комплекс измерительно-вычислительный системы измерительной быстроменяющихся параметров | ИВК ИС БМП | ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
