Измерители технологические цифровые ИТЦ 420/М3-5, ГРСИ 61994-15
Номер госреестра:
61994-15
Наименование СИ:
Измерители технологические цифровые
Обозначение типа:
ИТЦ 420/М3-5
Производитель:
ООО НПП "ЭЛЕМЕР", г.Москва
Межповерочный интервал:
3 года - для индекса заказа А; 5 лет - для индекса заказа В
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60216
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители технологические цифровые ИТЦ 420/М3-5
Назначение средства измерений
Измерители технологические цифровые ИТЦ 420/М3-5 (далее по тексту –ИТЦ) предна-
значены для измерения и индикации температуры и других физических величин, преобразо-
ванных в унифицированный сигнал постоянного тока 4÷20 мА.
Описание средства измерений
Принцип действия ИТЦ основан на преобразовании входного аналогового сигнала в виде
силы постоянного тока в цифровую форму, его обработки и отображения на цифровом семи-
сегментном индикаторе.
ИТЦ обеспечивают прохождение HART-сигнала без потерь.
В соответствии с ГОСТ 13384-93 ИТЦ являются:
-
по числу измеряемых входных сигналов – одноканальными;
-
по зависимости индицируемой величины от входного сигнала – с линейной зависимо-
стью или с функцией извлечения квадратного корня.
ИТЦ являются микропроцессорными, переконфигурируемыми потребителем прибора-
ми, имеют 2-х кнопочную сенсорную клавиатуру, позволяющую автономно:
-
изменять параметры конфигурации: диапазон измерений, количество знаков после
запятой;
-
устанавливать зависимость измеряемой величины от входного сигнала: линейную или
корнеизвлекающую;
-
устанавливать функцию демпфирования (усреднения);
-
контролировать собственную температуру прибора.
ИТЦ обеспечивают контроль выхода величины входного сигнала за пределы диапазона
преобразования.
ИТЦ имеют исполнения:
-
общепромышленное;
-
взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с
добавлением в их шифре индекса «Ех»;
-
взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с до-
бавлением в их шифре индекса «Ехd».

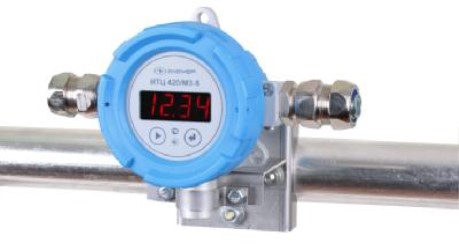

Фотография общего вида измерителей технологических цифровых ИТЦ 420/М3-5 пред-
ставлена на рисунке 1, с установкой на кронштейн – на рисунке 2.
Рисунок 1Рисунок 2
Лист № 2
Всего листов 4
Программное обеспечение
В ИТЦ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в ИТЦ метрологически значимой части
ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только
на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа со-
ответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 – данное ПО
защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия ИТЦ с компьютером, не оказывает
влияния на метрологические характеристики ИТЦ. Внешнее ПО служит для конфигурирова-
ния и получения данных измерений в процессе эксплуатации ИТЦ. Конфигурирование вклю-
чает разрешение программирования уставок, установку типа первичного преобразователя, ус-
тановку нижнего и верхнего пределов диапазона преобразования входного и выходного уни-
фицированного сигнала, возможность установки функции извлечения квадратного корня, ус-
тановку количества измерений для усреднения, задание сетевого адреса и установку пароля.
ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИТЦ и
возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1.
не применяется
отсутствует
Значение
Программа ИТЦ 420
SetupITC_v0.71.exe
0.71
(*)
Таблица 1
Идентификационные данные (признаки)
Наименование программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор программного
обеспечения
Алгоритм вычисления цифрового идентификатора
программного обеспечения
Примечание:
(*)
и более поздние версии.
Метрологические и технические характеристики
Диапазон входного унифицированного сигнала, мА:от 4 до 20
Диапазон входного унифицированного сигнала, мА,
для измерения с функцией извлечения квадратного корня:от 4,3 до 20
Пределы допускаемой основной приведенной
погрешности измеряемой величины, %, не более
для индекса заказа: А
±
(0,1+*);
В
±
(0,2+*),
где * - одна единица наименьшего разряда, выраженная
в процентах от диапазона измерений.
Пределы допускаемой дополнительной погрешности, вызванной изменением
температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %:±0,5γ
ИТЦ выдерживают пятикратную перегрузку по входному сигналу, мА, не менее: 120
Питание ИТЦ осуществляется от измеряемого токового сигнала.
Питание ИТЦ 420Ех/М3-5 осуществляется от входной токовой петли, соответствующей
требованиям искробезопасной цепи уровня «ia».
Мощность, Вт, потребляемая ИТЦ от источника сигнала постоянного тока при входных
токах от 3 до 25 мА, не превышает:0,175
Лист № 3
Всего листов 4
Габаритные размеры, мм, не более:
- длина124;
- ширина 93;
- высота (в зависимости от монтажа) 144
Масса, кг, не более: 1,2
Средняя наработка на отказ, ч, не менее: 100000
Средний срок службы, лет, не менее: 12
Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха
(в зависимости от исполнения приборов),°С: от минус 25 до плюс 70,
от минус 50 до плюс 80;
- относительная влажность при температуре 35 °С и ниже, %, не более98.
Маркировка взрывозащиты: 0ЕхiaIICТ6 Х – для ИТЦ 420Ех/М3-5;
1ExdIICT6 Х – для ИТЦ 420Ехd/М3-5.
Знак утверждения типа
наносится на переднюю панель ИТЦ термотрансферным способом, на руководство по эксплуа-
тации НКГЖ.411618.021РЭ и паспорт НКГЖ.411618.021ПС - типографским способом.
Комплектность средства измерений
Комплектность ИТЦ приведена в таблице 2.
Примечание
1
компл.
Таблица 2 – Комплектность
№
ОбозначениеКол.
НКГЖ.411618.0211 шт.
п/п
Наименование
1. Измерители
технологические цифровые
ИТЦ 420/М3-5
2. Комплект инструмента
и принадлежностей
в
соответствии с
заказом
3.Руководство по эксплуатации
4.Паспорт
НКГЖ.411618.021РЭ 1 экз.
НКГЖ.411618.021ПС 1 экз.
Поверка
осуществляется в соответствии с документом НКГЖ.411618.021РЭ, раздел 4 «Методика по-
верки»Руководствапоэксплуатации«Измерителитехнологическиецифровые
ИТЦ 420/М3-5», утвержденным ФГУП «ВНИИМС» 24.04.2015 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»:
диапазон воспроизведения и измерений силы постоянного тока: 0÷25 мА, ПГ:
±
(10
-4
·I+1) мкА.
Сведения о методиках (методах) измерений
содержатся в руководстве по эксплуатации НКГЖ.411618.021РЭ.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к измерителям
технологическим цифровым ИТЦ 420/М3-5
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электри-
ческие непрерывные входные и выходные.
ТУ 4221-133-13282997-2015 Измерители технологические цифровые ИТЦ 420/М3-5. Техниче-
ские условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
ИНН 5044003551
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » _____________ 2015 г.
