Полуприцепы-цистерны ENERCO-ZREMB NC38/RDA03, ГРСИ 61973-15
Номер госреестра:
61973-15
Наименование СИ:
Полуприцепы-цистерны
Обозначение типа:
ENERCO-ZREMB NC38/RDA03
Производитель:
Фирма "ENERСO", Польша
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 5063, 5037, 0116
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60193
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны ENERCO-ZREMB NC38/RDA03
Назначение средства измерений
Полуприцепы-цистерны ENERCO-ZREMB NC38/RDA03 (далее – ППЦ) предназначе-
ны для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м
3
.
Описание средства измерений
Принцип работы ППЦ основан на заполнении ее нефтепродуктом до указателя уровня
налива? соответствующего определенному объему нефтепродукта. Слив нефтепродукта про-
изводится самотеком.
ППЦ является мерой полной вместимости и представляет собой алюминиевый свар-
ной корпус, имеющий в поперечном сечении круглую форму, закрепленную на ходовой части
при помощи сварных соединений. Внутри ППЦ имеются перегородки-волнорезы с отвер-
стиями-лазами. Цистерны состоят из семи секций. Горловины секций круглой формы. Планка
указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для выполнения операций налива-
слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- дыхательный клапан;
Электрооборудование ППЦ включает в себя:
- приборы внешней световой сигнализации;
- электропроводку.
На боковых поверхностях и сзади ППЦ имеются надписи «Огнеопасно» и знаки с ин-
формационными табличками для обозначения транспортного средства, перевозящего опасный
груз.
Рисунок 1 - Общий вид полуприцепа-цистерны ENERCO-ZREMB NC38/RDA03
Лист № 2
Всего листов 4

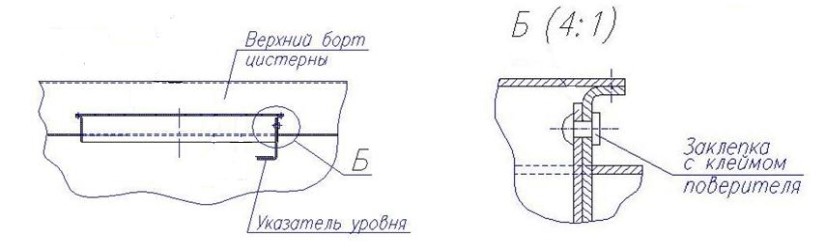

На рисунке 2 приведено обозначение место расположения заклепки для нанесения от-
тиска поверительного клейма и для защиты от несанкционированного изменения положения
планки уровня налива.
Рисунок 2 - Обозначение места для нанесения оттиска поверительного клейма
Метрологические и технические характеристики
Основные характеристики приведены в таблице 1.
Значение
506350370116
38300
605060356010
504049455245
605069805870
705061857000
403040104080
403040604030
605060856065
±0,4
±1,5
Таблица 1
Параметр
Номер цистерны
Номинальная вместимость, дм
3
Вместимость 1-й секции, дм
3
Вместимость 2-й секции, дм
3
Вместимость 3-й секции, дм
3
Вместимость 4-й секции, дм
3
Вместимость 5-й секции, дм
3
Вместимость 6-й секции, дм
3
Вместимость 7-й секции, дм
3
Пределы допускаемой относительной
погрешности измерений объема, %
Разность между номинальной и действитель-
ной вместимостью цистерны, %, не более
Масса, кг, не более
Длина, мм, не более
Высота цистерны, мм, не более
Ширина, мм, не более
Температура окружающей среды
при эксплуатации, ºС
7100
10600
2000
2450
от минус 40 до плюс 50
Знак утверждения типа
наносится на руководство по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки ППЦ приведен в таблице 2.
Лист № 3
Всего листов 4
Таблица 2
Комплектующие
Количество
Полуприцеп-цистерна
3 шт.
3 шт.
3 комплекта
3 комплекта
3 комплекта
Рукав напорно-всасывающий
Комплект запасных частей
Средства пожаротушения (огнетушитель порошковый,
ящик для песка, полотно асбестовое)
Приспособления заземляющие (провод заземления многожильный
медный, штырь заземления, цепочка заземления стальная)
Руководство по эксплуатации
3 экз.
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-
дуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15 %;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм
3
.
Сведения о методиках (методах) измерений
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна EN-
ERCO-ZREMB NC38/RDA03».
Нормативные и технические документы, устанавливающие требования к полуприце-
пам-цистернам ENERCO-ZREMB NC38/RDA03
1.Техническая документация фирмы изготовителя.
Изготовитель
ENERСO, Польша
Адрес: Poland 01-756, Warszawa, ul. Przasnyska, 2
Заявитель
ООО «Компания «КомфортКомплекс»
Адрес: 123363, г. Москва, ул. Сходненская, д. 25, пом. 92а
тел.: (495) 252-41-09, факс: (495) 252-41-09
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» _____________ 2015 г.
