ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные Х11, Х40, Х70
Назначение средства измерений
Преобразователи давления измерительные Х11, Х40, Х70 (далее - преобразователи)
предназначены для непрерывного измерения и преобразования абсолютного, отрицательного и
положительного избыточного давления газообразных и жидких сред в нормированный
аналоговый выходной сигнал постоянного тока или напряжения.
Описание средства измерений
Принцип действия преобразователей давления измерительных Х11, Х40, Х70 основан
на упругой деформации чувствительного элемента. Измеряемое давление воздействует на
мембрану чувствительного элемента, на которую нанесен пьезорезистивный элемент. Под
воздействием измеряемого давления мембрана деформируется, что приводит к изменению
электрического сопротивления пьезорезистивного элемента, которое в электронном модуле
усиливается и преобразуется в унифицированный аналоговый выходной сигнал.
Преобразователи давления измерительные состоят из чувствительного элемента и
электронного модуля, размещенных в цилиндрическом корпусе, и унифицированной клемной
коробки.
Модификации преобразователей давления отличаются видом и диапазоном измеряемого
давления, метрологическими характеристиками и исполнением – общепромышленным или
взрывозащищенным.Взрывозащищенныепреобразователидавленияизмерительным
модификаций 111, 211 и 311 имеют маркировку взрывозащиты IExdIICT6X, а преобразователи
модификации 370 – 0ExiaIICT5.

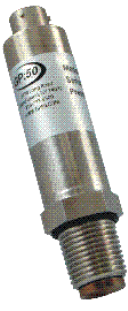

Рисунок 1 - Внешний вид преобразователей
Метрологические и технические характеристики
Метрологические и технические характеристики преобразователей приведены в таблицах 1-3.
X11X40X70
Лист № 2
Всего листов 5
минус 0,1
Таблица 1
Наименование характеристики
Значение характеристики для модификации Х11
111211311
0,0075-103
0,34 – 34
±0,1; ±0,25; ±0,5±0,1; ±0,25; ±0,5±0,1; ±0,25; ±0,5
±0,18
±0,18
±0,18
1. Верхние пределы измерений:
- отрицательного избыточного
давления, МПа
- положительного избыточного
давления, МПа
- абсолютного давления, МПа
2. Пределы допускаемой
основной приведенной
погрешности, %
3. Дополнительная погрешность
от изменения температуры
окружающего воздуха на каждые
10
°
С, %
4. Выходной сигнал:
мВ/В
В
мА
5. Напряжение питания, В
3 - -
- 0–5; 0-10; -
- - 4-20
3,5-15 9-36 9-36
0,040,080,2
от минус 18 до 82
340
Æ
38х102
6. Потребляемая мощность, Вт
7. Диапазон рабочих температур
окружающей среды,
°
С
8. Масса, г
9. Габаритные размеры, мм
10. Средний срок эксплуатации,
лет
10
Таблица 2
Наименование характеристики
Значение характеристики для модификации Х40
240 340 540
0,34-6,9 0,34-6,9 0,34-6,9
0,34-6,9 0,34-6,9 0,34-6,9
±0,1; ±0,2; ±0,1; ±0,2; ±0,05; ±0,1;
±0,5; ±1,0 ±0,5; ±1,0 ±0,2; ±0,5
±0,18±0,2±0,1
1. Верхние пределы измерений:
- положительного избыточного
давления, МПа
- абсолютного давления, МПа
2. Пределы допускаемой
основной приведенной
погрешности, %
3. Дополнительная погрешность
от изменения температуры
окружающего воздуха на каждые
10
°
С, %
4. Выходной сигнал:
В
мА
цифровой код
0–5; 0-10 - -
- 4-20 -
--CAN BUS
Лист № 3
Всего листов 5
Продолжение таблицы 2
5. Напряжение питания, В9,5-329-405,6-18; 4,5-37
0,2
от минус 18 до 82
200
Æ
25,4х148
от минус 40 до 85
290
Æ
25,4х96
6. Потребляемая мощность, Вт
7. Диапазон рабочих температур
окружающей среды,
°
С
8. Масса, г
9. Габаритные размеры, мм
10. Средний срок эксплуатации,
лет
10
Таблица 3.1
Наименование характеристики
Значение характеристики для модификации Х70
170270
6,9-1406,9-140
±0,1; ±0,25±0,1; ±0,25
0,20,2
3-
-0-5
- -
5-159-36
0,015 0,2
1. Верхние пределы измерений
избыточного давления, МПа
2. Пределы допускаемой основной
приведенной погрешности, %
3. Дополнительная погрешность от
изменения температуры
окружающего воздуха на каждые
10
°
С, %
4. Выходной сигнал:
мВ/В
В
мА
5. Напряжение питания, В
6. Потребляемая мощность, Вт
7. Диапазон рабочих температур
окружающей среды,
°
С
8. Масса, г
9. Габаритные размеры, мм
10 Средний срок эксплуатации, лет
минус 40 - 80
2720
Æ
94х121
10
Таблица 3.2
Наименование характеристики
Значение характеристики для модификации Х70
370570
6,9-1406,9-140
±0,1; ±0,25±0,1; ±0,25
0,20,2
1. Верхние пределы измерений
избыточного давления, МПа
2. Пределы допускаемой основной
приведенной погрешности, %
3. Дополнительная погрешность от
изменения температуры
окружающего воздуха на каждые
10
°
С, %
4. Выходной сигнал:
мА
цифровой код
4-20-
-CAN BUS
Лист № 4
Всего листов 5
9-36; 10-28
0,5
9-36
0,2
Продолжение таблицы 3.2
5. Напряжение питания, В
6. Потребляемая мощность, Вт
7. Диапазон рабочих температур
окружающей среды,
°
С
8. Масса, г
9. Габаритные размеры, мм
10 Средний срок эксплуатации, лет
минус 40 - 80
2720
Æ
94х121
10
Знак утверждения типа
наносится типографским способом на титульный лист паспорта. На корпус преобразователя
знак наносится методом печати или наклейки.
Комплектность средства измерений
В комплект поставки входят:
1. Преобразователь давления измерительный
2. Методика поверки МП 25511-0027-2015 (1 экз. на партию, поставляемую в один адрес)
3. Паспорт
4. Упаковка
Поверка
осуществляетсяподокументуМП25511-0027-2015«Преобразователидавления
измерительные Х11, Х40, Х70 фирмы «GP:50», США. Методика поверки», утвержденному
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 31 августа 2015 г.
Основные средства поверки:
-
Манометр абсолютного давления МПА-15, диапазон измерений (0,3 - 400) кПа, класс
точности 0,01;
-
Манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600 классов точности 0,02 и
0,05, по ГОСТ 8291-83;
-
Задатчики избыточного давления автоматизированные «Воздух-250», «Воздух-1,6»,
«Воздух-2,5», «Воздух-6,3», классов точности 0,02 и 0,05;
-
Вольтметр цифровой универсальный В7-34А, диапазон измерений от 1 до 300 В,
погрешность ± 0,02 %;
-
Калибратор тока программируемый П-321 1 разряда. Диапазоны измерений (0-10) мА,
(0-100) мА; погрешность
±
(0.00015
I
+100нА)в диапазоне (0-10) мА,
±
(0.00025
I
+1мкА) в
диапазоне (0 – 100) мА.
Сведения о методиках (методах) измерений
Метод измерений приведен в паспортах преобразователей давления измерительных
Х11, Х40, Х70.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным Х11, Х40, Х70
1. ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с
электрическими аналоговыми выходными сигналами. Общие технические условия»;
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств для средств
измерений избыточного давления до 250 МПа»;
Лист № 5
Всего листов 5
3. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1·10
6
Па»
4. Техническая документация фирмы «GP:50», США.
Изготовитель
Фирма «GP:50», США
Адрес: 2770 Long Rd, Grand Island, NY 14072,USA
Phone: (716) 773-9300, Fax: (716) 773-5019
Е-mail:
Заявитель
ЗАО "Теккноу"
ИНН 7801079340
Адрес: Санкт-Петербург, Московский пр., д.212, оф.0012
Тел.: (812) 324-56-27; Факс: (812) 324-56-29
E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114
е-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » ______________ 2015 г.
