Счетчики нефтепродуктов ZC 17 80/80, ZC 17 80/150, ГРСИ 61900-15
Номер госреестра:
61900-15
Наименование СИ:
Счетчики нефтепродуктов
Обозначение типа:
ZC 17 80/80, ZC 17 80/150
Производитель:
Фирма "Tokheim Sofitam Applications S.A.S.", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 24 шт. с зав.№ ZC 17 80/80: 12002 СD, 12003 СD, 13431 СD, 13432 СD, 6129 СD, 6133 СD, 6135 СD, 6136 СD, 6137 СD, 6138 СD, 6139 СD, 6140 СD, 6141 СD, 7229 СD, 7230 СD, 7233 СD, 8267 СD, 8268 СD; ZC 17 80/150: 6534, 10233 СD, 6073 СЕ, 6074 СЕ, 8124 СЕ, 8125 СЕ
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60111
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150
Назначение средства измерений
Счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150 предназначены для измерений
объёма различных нефтепродуктов, протекающих по трубопроводу.
Описание средства измерений
Принцип работы счётчиков нефтепродуктов ZC 17 80/80, ZC 17 80/150 основан на
измерении количества оборотов ротора, вращающегося под действием потока жидкости.
Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.
Конструктивно счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150 состоят из
первичного преобразователя расхода и механического сумматора, размещенных раздельно.
Первичный преобразователь расхода представляет собой металлический корпус, внутри
которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре
измерительные камеры одинакового объема. При протекании жидкости через первичный
преобразователь расхода возникает разность давлений на его входе и выходе, под действием
которой ротор совершает вращательное движение, а жидкость, при этом, последовательно
вытесняется из измерительных камер. Вращательное движение ротора передается на
механическийсумматор.Значенияобъёмажидкости,прошедшейчерезсчётчик,в
механическом сумматоре индицируется на роликовом счётном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических
характеристик пломбируется крышка механического сумматора.

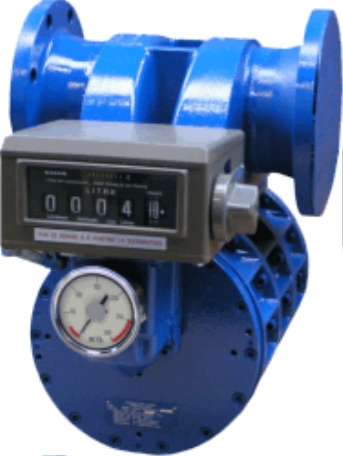

Общий вид и механический сумматор представлены на рисунке 1.
а)
Рисунок 1 - Общий вид счётчиков нефтепродуктов ZC 17 80/80, ZC 17 80/150
Пломба
Пломба
Лист № 2
Всего листов 3
Наименование характеристик
от 8 до 80
от 15 до 150
±0,15
1,0
800
от минус 40 до плюс 40
от минус 40 до плюс 60
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 – Основные метрологические и технические характеристики
Значения характеристик
ZC 17 80/80ZC 17 80/150
Диапазон объёмного расхода
жидкости, м
3
/ч
80
100
2,27
4,54
Диаметр условного прохода, мм
Пределы допускаемой
относительной погрешности
измерений объёма жидкости, %
Циклический объём, дм
3
Максимальное давление
измеряемой среды, МПа
Вязкость измеряемой
жидкости, мм
2
/с (сСт), не более
Диапазон температур
измеряемой жидкости, °С
Диапазон температур
окружающей среды, °С
Габаритные размеры, мм, не более:
высота405405
ширина370497
длина320432
Масса, кг, не более5685
Знак утверждения типа
наносится на переднюю панель корпуса механического сумматора в виде наклейкии
титульный лист паспорта типографским способом.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 2.
Таблица 2 - Комплектность
Наименование
Первичный преобразователь расхода
Механический сумматор
Паспорт
Количество, шт
1
1
1
Поверка
осуществляется в соответствии с документом ГОСТ 8.451-81 «Счётчики жидкости камерные.
Методы и средства поверки».
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с
вязкостью до 36 сСт), пределы допускаемой относительной погрешности не более ± 0,05 %;
- мерники металлические номинальным объёмом не менее 2 м
3
, пределы допускаемой
относительной погрешности не более ± 0,05 %.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Счётчики нефтепродуктов ZC 17 80/80,
ZC 17 80/150. Паспорт».
Нормативные и технические документы, устанавливающие требования к счётчикам
нефтепродуктов ZC 17 80/80, ZC 17 80/150
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости».
2. Техническая документация фирмы «TOKHEIM SOFITAM APPLICATIONS S.A.S.»,
Франция.
Изготовитель
Фирма «TOKHEIM SOFITAMAPPLICATIONS S.A.S.», Франция
Адрес: Paris, Nord 2, Immeuble Le Cézanne, allée des Impressionnistes, 35
E-mail:
Заявитель
Закрытоеакционерноеобщество«Топливо-заправочныйкомплексШереметьево»
(ЗАО «ТЗК Шереметьево»)
Адрес: Россия, 141426, Московская область, Международный аэропорт Шереметьево
ИНН: 5047058580
Тел./факс: (495) 956-46-27
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________С.С. Голубев
М.п.« ____ » _____________ 2015 г.
