Untitled document

Приложение к свидетельству № 60109

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления изоляции МД

Назначение средства измерений

Измерители сопротивления изоляции МД (далее – измерители) предназначены для

измерениясопротивленияизоляции,напряженияпостоянногоипеременноготока,

сопротивления постоянному току, силы постоянного тока (тока утечки), электрической

емкости.

Описание средства измерений

Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).

Принцип действия измерителей основан на измерении тока, протекающего через

измеряемое сопротивление, при приложении испытательного напряжения постоянного тока

заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с

помощью АЦП, обрабатывается и отображается в виде результата измерений на

жидкокристаллическом индикаторе (ЖКИ). Управление процессом измерения осуществляется

встроенным микропроцессором. Высокое испытательное напряжение формируется импульсным

преобразователем из напряжения сети или батарей питания. Измерители имеют несколько

диапазонов установки выходного напряжения.

Измерители сопротивления изоляции МД выпускаются в следующих модификациях:

МД 542, МД 1000, МД 1035, МД 5060, МД 5075, МД 10KV.

Модификацииотличаютсямежду собойвыходным напряжением,диапазоном

измерений сопротивления изоляции, сервисными функциями, напряжением питания, формой

корпуса, габаритами, массой.

Модификации МД 542, МД 1000 представляют собой малогабаритные переносные

приборы с питанием от батарей. Приборы снабжены функциями компаратора (сравнение с

заданной величиной по принципу «годен – не годен»).

Модификации МД 1035x, МД 5060, МД 5075, МД 10KV имеют встроенную память для

хранения результатов измерений, интерфейс USB, встроенный принтер (опция), функции

компаратора и автоматического выбора предела измерений. Для привязки результатов

измерений ко времени их выполнения измерители оснащены встроенными часами и календарем.

С помощью внешнего опционального ПО MegaLogg2 результаты измерений могут быть

представлены в графическом виде, проанализированы, сформированы в виде отчета.

Кроме этого, измерители модификаций МД 5060, МД 5075, МД 10KV обладают

возможностью пошагового (ступенчатого) изменения выходного напряжения (Step Voltage Test),

вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR).

Для выбора режима измерений и выходного напряжения в приборах используется

клавиатура. Запуск измерений осуществляется кнопкой. Приборы имеют встроенные таймеры.

По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта

измерений.

Основные узлы всех модификаций измерителей: преобразователь напряжения,

измеритель тока, АЦП, микропроцессор, устройство управления, ЖК-дисплей.

Конструктивно измерители МД 542, МД 1000 выполнены в виде компактного

моноблока для работы в руках оператора. Все разъемы, органы управления и индикации

расположены на лицевой панели.

Конструктивно измерители МД 1035, МД 5060, МД 5075, МД 10KV выполнены в

переносных пластиковых влагонепроницаемых противоударных корпусах, закрываемых

крышкой и имеющих ручку для переноски. На лицевой панели расположены разъемы для

подключения измерительных электродов, ЖКИ, клавиатура, встроенный принтер (опция),

разъемы питания и интерфейса USB.

Лист № 2

Всего листов 8

Питание измерителей осуществляется от встроенных аккумуляторных батарей,

подзаряжаемых от сети переменного тока.

Для предотвращения несанкционированного доступа приборы имеют закрепительные

клейма, закрывающие головки винтов, соединяющих части корпуса.

Измеритель сопротивления изоляции

МД 542

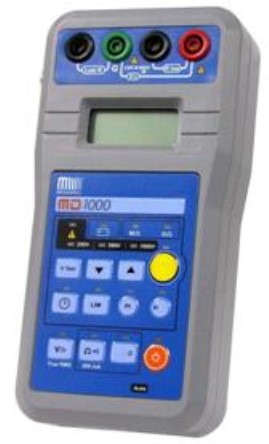

Измеритель сопротивления изоляции

МД 1000

Измеритель сопротивления изоляции

МД 1035

Измеритель сопротивления изоляции

МД 5060

Лист № 3

Всего листов 8

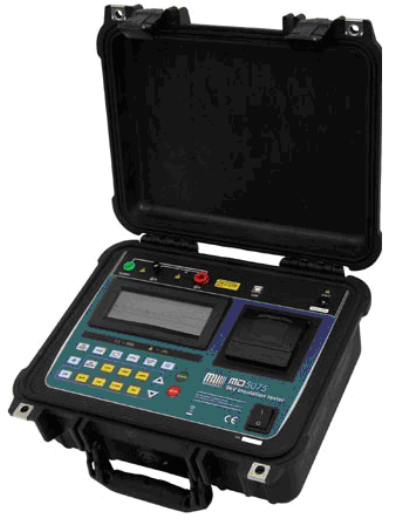

Измеритель сопротивления изоляции

МД 5075

Измеритель сопротивления изоляции

МД 10KV

Метрологические и технические характеристики

10 кОм – 10 МОм

Таблица 1 – Метрологические характеристики измерителей МД 542 в режиме измерения

сопротивления изоляции

ВыходноеДиапазон измеренийПределыдопускаемой

напряжение абсолютной погрешности

100 ВПри R ≤ 50 ГОм:

250 В ± (0,05∙Rизм. + 2 е.м.р.)

При R > 50 ГОм:

500 В10 кОм – 100 ГОм

± (0,1∙Rизм. + 2 е.м.р.)

Примечание: Rизм. – измеренное значение сопротивления изоляции;

е.м.р. – единица младшего разряда.

Пределы допускаемой абсолютной погрешности установки/измерения выходного

напряжения постоянного тока + 0,15∙U.

Таблица 2 – Метрологические характеристики измерителей МД 542

ФизическаяДиапазон измеренийПределыдопускаемой

величинаабсолютной погрешности

Напряжение

постоянного и0 – 400 В± (0,03∙Uизм. + 2 е.м.р.)

переменного тока

Сопротивление

постоянному току

0,05 Ом – 150 Ом± (0,05∙Rизм. + 2 е.м.р.)

Примечание: Uизм. – измеренное значение напряжения;

Rизм. – измеренное значение сопротивления;

е.м.р. – единица младшего разряда.

Лист № 4

Всего листов 8

измерителей МД 1000 в режиме измерения

250 В

1000 В

Таблица 3 – Метрологические характеристики

сопротивления изоляции

ВыходноеДиапазон измерений

напряжение

Пределыдопускаемой

абсолютной погрешности

500 В10 кОм – 200 ГОм

При R ≤ 50 ГОм:

± (0,05∙Rизм. + 2 е.м.р.)

При R > 50 ГОм:

± (0,1∙Rизм. + 2 е.м.р.)

Примечание: Rизм. – измеренное значение сопротивления изоляции;

е.м.р. – единица младшего разряда.

Пределы допускаемой абсолютной погрешности установки/измерения выходного

напряжения постоянного тока + 0,15∙U.

Таблица 4 – Метрологические характеристики измерителей МД 1000

ФизическаяДиапазон измеренийПределыдопускаемой

величинаабсолютной погрешности

Напряжение

постоянного и0 – 600 В± (0,03∙Uизм. + 2 е.м.р.)

переменного тока

Сопротивление

постоянному току

0,05 Ом – 150 Ом± (0,05∙Rизм. + 2 е.м.р.)

Примечание: Uизм. – измеренное значение напряжения;

Rизм. – измеренное значение сопротивления;

е.м.р. – единица младшего разряда.

100, 250, 500, 1000

Таблица 5 – Метрологические характеристики измерителей МД 1035 в режиме измерения

сопротивления изоляции

ВыходноеДиапазон измеренийПределыдопускаемой

напряжение абсолютной погрешности

10 кОм – 100 кОм ± (0,2∙Rизм. + 3 е.м.р.)

100 кОм – 1 МОм ± (0,1∙Rизм. + 3 е.м.р.)

1 МОм – 1 ТОм± (0,05∙Rизм. + 3 е.м.р.)

Примечание: Rизм. – измеренное значение сопротивления изоляции;

е.м.р. – единица младшего разряда.

Пределы допускаемой абсолютной погрешности установки/измерения выходного

напряжения постоянного тока ± 0,03∙U.

Таблица 6 – Метрологические характеристики измерителей МД 5060 в режиме измерения

сопротивления изоляции

ВыходноеДиапазон измеренийПределыдопускаемой

напряжение абсолютной погрешности

10 кОм – 100 кОм± (0,2∙Rизм. + 3 е.м.р.)

500, 1000, 2500,100 кОм – 1 МОм± (0,1∙Rизм. + 3 е.м.р.)

5000 В1 МОм – 500 ГОм± (0,05∙Rизм. + 3 е.м.р.)

500 ГОм – 5 ТОм ± 0,2∙Rизм.

Примечание: Rизм. – измеренное значение сопротивления изоляции;

е.м.р. – единица младшего разряда.

Пределы допускаемой абсолютной погрешности установки/измерения выходного

напряжения постоянного тока ± 0,03∙U.

Лист № 5

Всего листов 8

Таблица 7 – Метрологические характеристики измерителей МД 5075 в режиме измерения

сопротивления изоляции

ВыходноеДиапазон измеренийПределыдопускаемой

напряжение абсолютной погрешности

10 кОм – 100 кОм± (0,2∙Rизм. + 5 е.м.р.)

500, 1000, 2500,100 кОм – 1 МОм± (0,1∙Rизм. + 5 е.м.р.)

5000 В1 МОм – 1 ТОм± 0,05∙Rизм.

1 ТОм – 5 ТОм ± 0,2∙Rизм.

Примечание: Rизм. – измеренное значение сопротивления изоляции;

е.м.р. – единица младшего разряда.

Пределы допускаемой абсолютной погрешности установки/измерения выходного

напряжения постоянного тока ± 0,03∙U.

Таблица 8 – Метрологические характеристики измерителей МД 5075

ФизическаяДиапазон измеренийПределыдопускаемой

величинаабсолютной погрешности

Напряжение

постоянного тока

30 В – 600 В± (0,05∙Uизм. + 3 е.м.р.)

Напряжение

тока (ток утечки)

переменного тока

30 В – 600 В± (0,05∙Uизм. + 3 е.м.р.)

Сила постоя

ного

1 нА – 1500 мкА ± (0,1∙Iизм. + 3 е.м.р.)

30 нФ – 2 мкФ

емкость

50 нФ – 10 мкФ

Электрическая50 нФ – 5 мкФ

± (0,1∙Cизм. + 3 е.м.р.)

30 нФ – 1 мкФ

Примечание: Uизм. – измеренное значение напряжения;

Iизм. – измеренное значение силы тока;

Cизм. – измеренное значение емкости;

е.м.р. – единица младшего разряда.

Таблица 9 – Метрологические характеристики измерителей МД 10KV в режиме измерения

сопротивления изоляции

ВыходноеДиапазон измеренийПределыдопускаемой

напряжение абсолютной погрешности

10 кОм – 100 кОм± (0,2∙Rизм. + 5 е.м.р.)

500, 1000, 5000,100 кОм – 1 МОм± (0,1∙Rизм. + 5 е.м.р.)

10000 В 1 МОм – 1 ТОм± 0,05∙Rизм.

1 ТОм – 10 ТОм ± 0,2∙Rизм.

Примечание: Rизм. – измеренное значение сопротивления изоляции;

е.м.р. – единица младшего разряда.

Пределы допускаемой абсолютной погрешности установки/измерения выходного

напряжения постоянного тока ± 0,03∙U.

Лист № 6

Всего листов 8

Таблица 10 – Метрологические характеристики измерителей МД 10KV

ФизическаяДиапазон измеренийПределыдопускаемой

величинаабсолютной погрешности

Напряжение

постоянного тока

15 В – 600 В± (0,05∙Uизм. + 3 е.м.р.)

Напряжение

переменного тока

15 В – 600 В± (0,05∙Uизм. + 3 е.м.р.)

Сила постоянного

30 нФ – 2 мкФ

емкость

тока (ток утечки)

1 нА – 1500 мкА± (0,1∙Iизм. + 3 е.м.р.)

50 нФ – 10 мкФ

Элек

риче

ск

ая

50 нФ – 5 мкФ

± (0,1∙Cизм. + 3 е.м.р.)

30 нФ – 1 мкФ

30 нФ – 680 нФ

Примечание: Uизм. – измеренное значение напряжения;

Iизм. – измеренное значение силы тока;

Cизм. – измеренное значение емкости;

е.м.р. – единица младшего разряда.

Таблица 11 – Технические характеристики измерителей МД 542, МД 1000, МД 1035

ХарактеристикаЗначение для модификации

МД 542МД 1000МД 1035

Электрическое питаниеВстроенный Встроенный 100 – 240 В;

аккумулятораккумулятор 50/60 Гц.

Встроенный

аккумулятор

напряжением 12 В,

емкостью 2,3 А∙ч

Габаритные размеры, мм,195×102×46195×102×46274×250×124

(длина×ширина×высота)

Масса, кг0,50,53,5

Нормальные условия

применения:

- температура

окружающего воздуха,

23 ± 5

- относительная

влажность воздуха, %

45 – 75

Рабочие условия

применения:

- температура

окружающего воздуха,

от минус 5 до плюс 50

- относительная

влажность воздуха, %

до 95 без конденсации

Лист № 7

Всего листов 8

Таблица 12 – Технические характеристики измерителей МД 5060, МД 5075, МД 10KV

ХарактеристикаЗначение для модификации

МД 5060МД 5075МД 10KV

Электрическое питание100 – 240 В; 100 – 240 В; 90 – 260 В;

50/60 Гц.50/60 Гц.45 – 65 Гц.

Встроенный Встроенный Встроенный

аккумулятор аккумулятор аккумулятор

напряжением 12 В, напряжением 12,8 напряжением 12,8

емкостью 2,3 А∙ч В, емкостью 6 А∙ч В, емкостью 6 А∙ч

Габаритные размеры, мм,274×250×124340×295×152406×330×174

(длина×ширина×высота)

Масса, кг3,64,36,3

Нормальные условия

применения:

- температура

окружающего воздуха,

23 ± 5

- относительная

влажность воздуха, %

45 – 75

Рабочие условия

применения:

- температура

окружающего воздуха,

от минус 5 до плюс 50

- относительная

влажность воздуха, %

до 95 без конденсации

Знак утверждения типа

наносится методом трафаретной печати на лицевую панель приборов и типографским способом

на титульные листы руководств по эксплуатации.

Комплектность средства измерений

Внешнее ПО MegaLogg2

Количество

Примечание

Кроме мод. МД 542, МД 1000

Таблица 13 – Комплект поставки

Наименование

Измеритель сопротивления изоляции

МД (по заказу)

Набор измерительных кабелей

Зарядное устройство

Кабель USB

Сумка для аксессуаров

Для мод. МД 1035, МД 5060,

МД 5075, МД 10KV

Руководство по эксплуатации

Методика поверки

Поверка

осуществляется по документу МП 61898-15 «Измерители сопротивления изоляции МД.

Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2015 г.

Средства поверки: вольтметры С506, С509, С511 (Госреестр № 10194-85); киловольтметр

электростатический С197 (Госреестр № 11858-89); калибраторы электрического сопротивления

КС-100k0-5T0, КС-10G0-10T0 (Госреестр № 54539-13); калибратор универсальный 9100

Лист № 8

Всего листов 8

(Госреестр № 25985-09); катушки электрического сопротивления Р321, Р331 (Госреестр №

1162-58).

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям

сопротивления изоляции МД

1. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,

сопротивления. Общие технические требования и методы испытаний».

2. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие

технические условия.

3. ГОСТ Р 8.764-2011ГСИ. Государственная поверочная схема для средств измерений

электрического сопротивления.

4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.

5. ТУ 4221-001-29478099-14Измерители сопротивления изоляции «МД».

Изготовитель

ООО «ГК РЕСУРС», г. Москва

Адрес: 123007, г. Москва, Хорошевское шоссе, д. 38, к. 1

ИНН 7714934672

Тел./Факс: +7 495 540 43 17

Web-сайт:

http://www.megabras.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в

целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ____ » ________________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
73183-18	Измерители параметров ферромагнитных сердечников тороидальной формы	Ш1-23	ООО "Остек-Электро", г.Москва	1 год	Перейти
14272-94	Термопреобразователи сопротивления	ТСП 277 с мод.	НПО Измерительной техники, г.Королев	2 года	Перейти
59310-14	Измерители артериального давления механические	TAKIO исп. TAKIO Standard, TAKIO Comfort, TAKIO Doctor	Фирма "Wuxi Medical Instrument Factory", Китай	2 года	Перейти
71516-18	Измерители иммитанса	LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300	Фирма "Good Will Instrument Co., Ltd.", Тайвань	1 год	Перейти
26822-07	Термопреобразователи сопротивления	R	Фирма "Okazaki Manufacturing Company", Япония	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуИзмерители сопротивления изоляции МДГРСИ 61898-15

Заказать поверку
Измерители сопротивления изоляции МД
ГРСИ 61898-15
