Номер госреестра:
61895-15
Наименование СИ:
Микроомметры
Обозначение типа:
МО, МРК
Производитель:
ООО "ГК РЕСУРС", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60106
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры MO, MPK
Назначение средства измерений
Микроомметры MO, MPK (далее – микроомметры) предназначены для измерения
электрического сопротивления постоянного тока в индуктивных и безиндуктивных цепях.
Описание средства измерений
Принцип действия микроомметров основан на измерении падения напряжения
постоянного тока на объекте измерения, возникающего при пропускании через него постоянного
тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по
закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и
результат измерений отображается на жидкокристаллическом дисплее. Управление процессом
измерения осуществляется при помощи встроенного микропроцессора.
Микроомметры предназначены как для измерения сопротивления как в безиндуктивных
цепях (контакты выключателей, вводы, шины и т.д.), так и в индуктивных цепях (обмотки
трансформаторов, электродвигателей, и т.д.).
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей
влияние сопротивления соединительных проводников.
Результаты измерений могут быть как сохранены во внутренней памяти прибора, так и
переданы на компьютер через интерфейс RS-232, либо распечатаны на встроенном принтере
(опция).
Микроомметры имеют цифровую (в виде цифр) и аналоговую индикацию (в виде
прогресс-индикатора) измеряемой величины.
Основные узлы микроомметров: стабилизированный источник испытательного тока,
устройство точного измерения напряжения постоянного тока, АЦП, микропроцессор,
ЖК-дисплей, органы управления (кнопки, переключатели), источник питания.
Приборы выпускаются в виде модификаций MO 2K, MPK 102, MPK 204, MPK 105,
MPK 215, MPK 203, MPK 253, MPK 254, MPK 2000, отличающихся значением выходного тока,
метрологическими характеристиками, конструкцией.
Приборы оснащены защитой от короткого замыкания, защитой от повышенного тока,
защитой от перегрева. Кроме этого, микроомметры снабжены схемой разряда объекта
измерений с большой индуктивностью.
Приборы имеют сервисные функции индикации уровня заряда батареи питания,
превышения предела измерений и т.д.
Конструктивно приборы размещены в переносных пластиковых влагонепроницаемых
противоударных корпусах, закрываемых крышкой и имеющих ручку для переноски. Все органы
управления, индикации, разъемы и клеммы для подключения измерительных кабелей
размещены на лицевых панелях.
Питание микроомметров осуществляется как от сети переменного тока, так и от
встроенных аккумуляторных батарей.
Для предотвращения несанкционированного доступа приборы имеют закрепительные
клейма, закрывающие головки винтов, соединяющих части корпуса.
Лист № 2
Всего листов 7
Микроомметр MO 2K

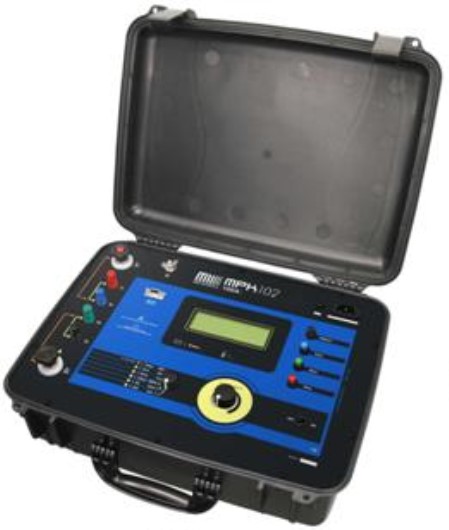

Микроомметры MPK 102, MPK 204

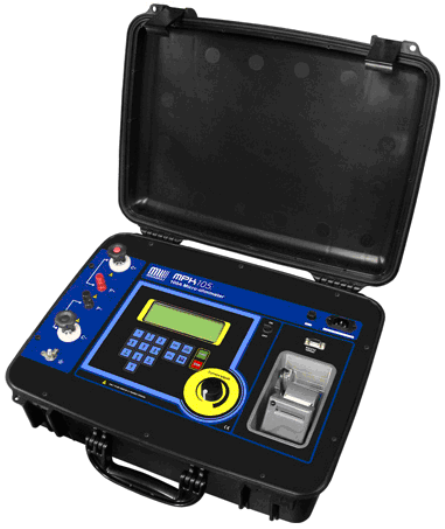

Микроомметры MPK 105, MPK 215

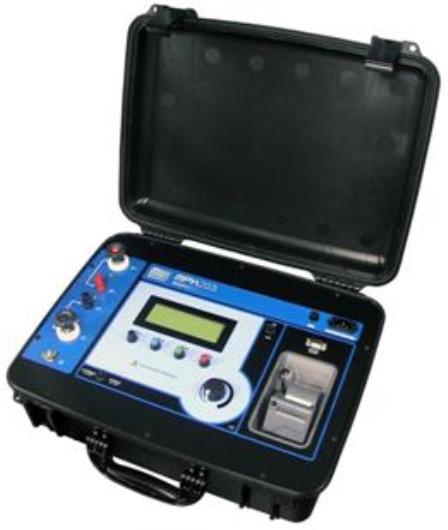

Микроомметр MPK 203
Лист № 3
Всего листов 7
Микроомметры MPK 253, MPK 254

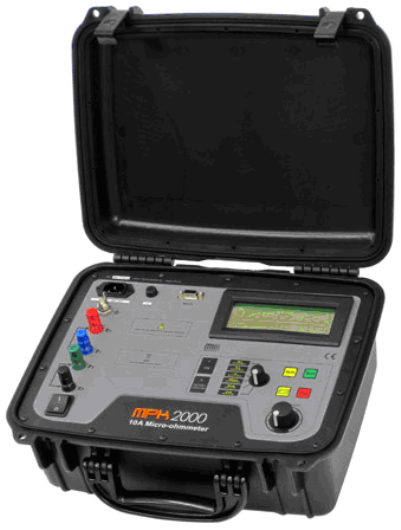

Микроомметр MPK 2000
Метрологические и технические характеристики
10 мАОт 0 до 19,999 Ом1 мОм
Таблица 1 – Метрологические характеристики микроомметров MO 2K
ИзмерительныйДиапазон измеренийРазрешениеПределы допускаемой
токабсолютной погрешности
1 А От 0 до 199,99 мОм 0,01 мОм
1 А От 0 до 1999,9 мОм 0,1 мОм
100 мА От 0 до 1999,9 мОм 0,1 мОм
100 мАОт 0 до 19,999 Ом1 мОм
± (0,002∙Rизм. + 2 е.м.р.)
10 мАОт 0 до 199,99 Ом10 мОм
1 мАОт 0 до 199,99 Ом10 мОм
1 мАОт 0 до 1999,9 Ом 100 мОм
гдеRизм. – измеренное значение сопротивления;
е.м.р – единица младшего разряда.
Таблица 2 – Метрологические характеристики микроомметров MPK 102, MPK 204*
ИзмерительныйДиапазон измеренийРазрешениеПределы допускаемой
токабсолютной погрешности
100 А, 200* А От 0 до 2000 мкОм 0,1 мкОм
10 АОт 0 до 20 мОм1 мкОмПри R < 0,5 мОм:
1 АОт 0 до 200 мОм10 мкОм± (0,005∙Rизм. + 2 е.м.р.)
100 мА От 0 до 2000 мОм 100 мкОм
П
ри
R
≥ 0,5 мО
м
:
10 мАОт 0 до 20 Ом1 мОм
± (0,002∙Rизм. + 2 е.м.р.)
1 мА От 0 до 200 Ом 10 мОм
гдеRизм. – измеренное значение сопротивления;
Лист № 4
Всего листов 7
с шагом 1 А
Rк. – конечное значение диапазона измерений.
* – здесь и далее знак означает параметр, присущий обозначенной модели.
Таблица 3 – Метрологические характеристики микроомметров MPK 105, MPK 215*
Измерительный токДиапазон измерений Пределы допускаемой
абсолютной погрешности
От 10 до 100 , 200* А
От 0,1 мкОм до 300/1000* мОм± (0,01∙Rизм. + 1 е.м.р.)
гдеRизм. – измеренное значение сопротивления;
е.м.р – единица младшего разряда.
Таблица 4 – Метрологические характеристики микроомметров MPK 203
ИзмерительныйДиапазон измеренийРазрешениеПределы допускаемой
токабсолютной погрешности
100 АОт 0 до 20 мОм1 мкОм
200 АОт 0 до 2000 мкОм0,1 мкОм
± (0,005∙Rизм. + 2 е.м.р.)
гдеRизм. – измеренное значение сопротивления;
е.м.р – единица младшего разряда.
Таблица 5 – Метрологические характеристики микроомметров MPK 253
ИзмерительныйДиапазон измеренийРазрешениеПределы допускаемой
токабсолютной погрешности
10 А От 0 до 2000 мкОм 1 мкОм
10 АОт 0 до 20 мОм1 мкОм
1 АОт 0 до 200 мОм10 мкОм
100 мАОт 0 до 2000 мОм100 мкОм
± (0,002∙Rизм. + 2 е.м.р.)
10 мА От 0 до 20 Ом 1 мОм
1 мАОт 0 до 200 Ом10 мОм
гдеRизм. – измеренное значение сопротивления;
е.м.р – единица младшего разряда.
Таблица 6 – Метрологические характеристики микроомметров MPK 254
ИзмерительныйДиапазон измеренийРазрешениеПределы допускаемой
токабсолютной погрешности
5 А От 0 до 20 мОм 1 мкОм
5 АОт 0 до 600 мОм1 мкОм
1 АОт 0 до 200 мОм10 мкОм
100 мАОт 0 до 2000 мОм100 мкОм
± (0,002∙Rизм. + 2 е.м.р.)
10 мА От 0 до 20 Ом 1 мОм
1 мАОт 0 до 200 Ом10 мОм
гдеRизм. – измеренное значение сопротивления;е.м.р – единица младшего разряда.
Таблица 7 – Метрологические характеристики микроомметров MPK 2000
ИзмерительныйДиапазон измеренийРазрешениеПределы допускаемой
токабсолютной погрешности
10 А От 0 до 2000 мкОм 0,1 мкОм
10 АОт 0 до 20 мОм1 мкОм
1 АОт 0 до 200 мОм10 мкОм
100 мАОт 0 до 2000 мОм100 мкОм
± (0,001∙Rизм. + 0,00005∙Rк.)
10 мА От 0 до 20 Ом 1 мОм
1 мАОт 0 до 200 Ом10 мОм
Лист № 5
Всего листов 7
гдеRизм. – измеренное значение сопротивления;
Rк. – конечное значение диапазона измерений.
Таблица 8 – Технические характеристики микроомметров MO 2K, MPK 102, MPK 105, MPK
203, MPK 204, MPK 215
ХарактеристикаЗначение для модификации
MO 2KMPK 102, 204MPK 105, 215MPK 203
Электрическое питание100 – 240 В 220 – 240 В 90 – 240 В, 220 – 240 В
50/60 Гц.50/60 Гц.50/60 Гц50/60 Гц.
Встроенный Встроенный
аккумулятораккумулятор
напряжением
12 В,
емкостью 3000
мА∙ч
Габаритные размеры, мм,274×250×124502×394×190502×394×190502×394×190
(длина×ширина×высота)
Масса, кг314/161111
Нормальные условия
применения:
- температура
окружающего воздуха,
°
С
23 ± 5
- относительная
влажность воздуха, %
45 – 75
Рабочие условия
применения:
- температура
окружающего воздуха,
°
С
от м
и
нус 5 до плюс 50
- относительная
влажность воздуха, %
до 95 без
к
о
н
денс
а
ции
23 ± 5
Таблица 9 – Технические характеристики микроомметров MPK 253, MPK 254, MPK 2000
ХарактеристикаЗначение для модификации
MPK 253, 254MPK 2000
Электрическое питание100 – 240 В 50/60 Гц.
Встроенный аккумулятор
напряжением 12 В,
емкостью 7 А∙ч
378×308×175
8,7
45 – 75
Габаритные размеры, мм,
(длина×ширина×высота)
Масса, кг
Нормальные условия
применения:
- температура
окружающего воздуха,
°
С
- относительная
влажность воздуха, %
Рабочие условия
применения:
- температура
окружающего воздуха,
°
С
от минус 5 до плюс 50
Лист № 6
Всего листов 7
- относительная
влажность воздуха, %до 95 без конденсации
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель приборов и типографским способом
на титульные листы руководств по эксплуатации.
Комплектность средства измерений
Таблица 10 – Комплект поставки
Наименование
Микроомметр MO, MPK (по заказу)
Набор измерительных кабелей
Кабель RS-232
Кабель питания
Сумка для аксессуаров
Руководство по эксплуатации
Методика поверки
Количество
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП 61895-15 «Микроомметры MO, MPK. Методика поверки»,
утвержденному ФГУП «ВНИИМС» в июле 2015 г.
Средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (Госреестр
№ 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью
75 ШИСВ.1 (Госреестр № 24112-02).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
микроомметрам MO, MPK
1. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
3. ГОСТ Р 8.764-2011ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
4. ТУ 4221-003-29478099-14Микроомметры «MO, MPK».
Изготовитель
ООО «ГК РЕСУРС», г. Москва.
Адрес: 123007, г. Москва, Хорошевское шоссе, д. 38, к. 1.
ИНН 7714934672.
Тел./Факс: +7 495 540 43 17.
Web-сайт:
Лист № 7
Всего листов 7
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » __________________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 70449-18 | Микроомметры | ИКС-200А | ООО "Челэнергоприбор", г.Челябинск | 5 лет | Перейти |
| 82005-21 | Микроомметры | Prime-200, Prime-600 | Компания "EuroSMC, S.A.", Испания | 2 года | Перейти |
| 29588-05 | Микроомметры | MMR-600, MMR-610 | Фирма "Sonel S.A.", Польша | 1 год | Перейти |
| 37381-08 | Микроомметры | МИКО-1 | ООО "СКБ электротехнического приборостроения", г.Иркутск | 1 год | Перейти |
| 26047-03 | Микроомметры | Ресурс-ИМС | ООО "Электрокомплект", г.Пенза | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
