Номер госреестра:
61873-15
Наименование СИ:
Виброметры сканирующие
Обозначение типа:
PSV-500
Производитель:
Фирма "Polytec GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60085
об утверждении типа средств измерений
Лист № 1 Trial
листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброметры сканирующие PSV-500
Назначение средства измерений
Виброметры сканирующие PSV-500 (далее виброметры) предназначены для из-
мерения виброскорости объекта бесконтактным методом.
Описание средства измерений
Виброметры выполнены по схеме гетеродинного интерферометра Маха -
Цендера. Принцип действия виброметра основан на эффекте Доплера. Частотный сдвиг
между излучённым и отражённым оптическими сигналами пропорционален мгновенной
виброскорости. Виброметры измеряют параметры вибрации на расстоянии от 0,125 до 5
метров до объекта и более, в зависимости от отражающей способности поверхности
объекта измерений.
Конструктивно виброметр состоит из сканирующей головки, блока электроники
(входной каскад) и системы управления данными (на базе индустриального компьютера
или ноутбука в зависимости от модели).
В состав сканирующей головки входят лазерный интерферометр с длиной волны
633нм, модуль оптического детектора, два зеркала, отражающие лазерный луч, и
видеокамера, предназначенная для визуализации объекта исследования.
Для измерения виброскорости по одной оси (в направлении падения луча)
используется одна сканирующая головка, для измерения пространственной динамики
объекта (по трем осям) виброметр оснащается тремя сканирующими головками.
Отраженный от объекта измерения лазерный луч попадает на модуль оптического
детектора, который преобразует оптический сигнал в электрический и передает его на
входной каскад.
Во входном каскаде электрический сигнал с модуля оптического детектора демо-
дулируется декодером виброскорости и передается в систему управления данными через
цифровой интерфейс Ethernet. Получаемые данные регистрируются и сохраняютсяв
системе управления данными. Входной каскад имеет стандартные выходы (BNC разъемы)
для подключения регистрирующей аппаратуры, которые дублируют цифровую обработку
сигнала.
Виброметры выпускаются в следующих модификациях: PSV-500-B, PSV-500-H,
PSV-500-HV, PSV-500-V, PSV-500-NB, PSV-500-NH, PSV-500-3D-H, PSV-500-3D-M, PSV-
500-3D-HV, PSV-500-3D-V, которые отличаются диапазоном частот, разрешающей
способностью, количеством сканирующих головок, типом компьютера.
Модификации PSV-500-B, PSV-500-H, PSV-500-HV, PSV-500-V представляют
собой 19-дюймовый шкаф-стойку с монитором на колесах в составе: одна сканирующая
головка, входной каскад, индустриальный компьютер, соединительные кабели и отсеки
для хранения.
Модификации PSV-500-NB, PSV-500-NH представляют собой мобильный
измерительный комплекс, состоящий из одной сканирующей головки, входного каскада,
соединительных кабелей и ноутбука.
Модификации PSV-500-3D-H, PSV-500-3D-M, PSV-500-3D-HV, PSV-500-3D-V
представляют собой 19-дюймовый шкаф-стойку с монитором на колесах в составе: три
сканирующиеголовки, входной каскад, индустриальный компьютер, соединительные
кабели и отсеки для хранения. Данные модификации выполняют измерение трех
ортогональных составляющих виброскорости.
Лист № 2
Всего листов 5
Внешний вид виброметров сканирующих PSV-500 приведен на рисунках 1 - 3.
Рисунок 1 – Внешний вид виброметров сканирующих модификаций PSV-500-B,
PSV-500-H, PSV-500-HV, PSV-500-V
Рисунок 2 – Внешний вид виброметров сканирующих модификаций PSV-500-NB,
PSV-500-NH
Лист № 3
Всего листов 5

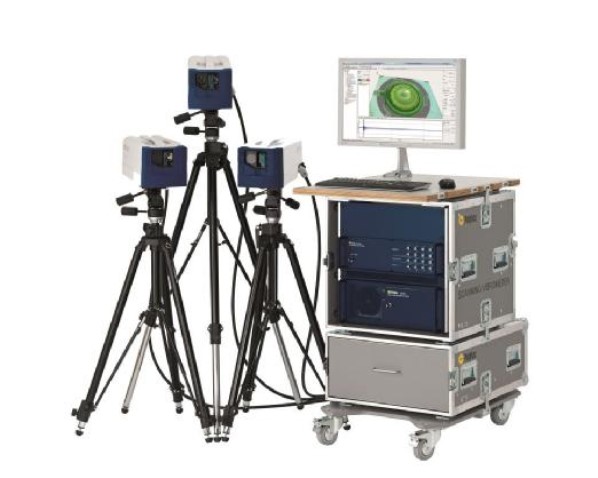

Рисунок 3 – Внешний вид виброметров сканирующих модификаций PSV-500-3D-H,
PSV-500-3D-M, PSV-500-3D-HV, PSV-500-3D-V
Программное обеспечение
(ПО) управляет измерительной системой и предоставляет удобные функции анализа
измеренных данных (отображение измеренных спектров, передаточных функций, коге-
рентности, визуализация форм колебаний и т.п.). ПОпредставляет собой сер-
висное (фирменное) программное обеспечение, которое поставляется совместно с вибро-
метрами.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если есть)
Значение
PSV
PSV 9.1
0x95e5ddcb
-
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями
резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных из-
менений соответствует по Р 50.2.077-2014 уровню «высокий».
Лист № 4
Всего листов 5
±1
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Диапазон измерений виброскорости, мм/с
Значение
св. 0 до 10000
св. 0 до 50
св. 0 до 100
св. 0 до 2000
св. 0 до 25000
Диапазоны рабочих частот, кГц:
PSV-500-B, PSV-500-NB
PSV-500-H, PSV-500-NH, PSV-500-3D-H
PSV-500-3D-M
PSV-500-HV, PSV-500-V, PSV-500-3D-HV, PSV-500-3D-V
Пределы допускаемой относительной погрешности измерения
виброскорости в диапазоне измерений от 0,5 до 400 мм/с, диа-
пазоне рабочих частот св. 0 до 20000 Гц и рабочем диапазоне
температур, %
Длина волны измерительного лазера, нм
633
1
2 (безопасный для глаз)
от 5 до 40
450×360×150
238×384×163
Мощность излучения измерительного лазера, не более, мВт
Класс безопасности лазерного излучения по ГОСТ Р 50723-94
Условия эксплуатации:
диапазон рабочих температур, °С
Габаритные размеры (длина×ширина×высота), мм, не более:
входной каскад
сканирующая головка
Масса, кг, не более:
входной каскад
сканирующая головка
10
9
Знак утверждения типа
наносится на корпус виброметра методом наклейки и на руководство по эксплуатации ти-
пографским способом.
1 или 3 шт.
1 шт.
1 шт.
1 шт
1 или 3 шт.
1 шт.
1 компл.
1 шт.
1 компл.
1 компл.
1 экз.
1 экз.
1 или 3 шт.
1 шт
Комплектность средства измерений
Виброметр сканирующий PSV -500 в составе:
сканирующая головка
входной каскад
индустриальный компьютер
ноутбук
кабель для сканирующей головки
стойка для электронных компонентов
виброметра
набор соединительных кабелей
монитор
клавиатура и мышь
Набор вспомогательных и крепёжных
приспособлений
Руководство по эксплуатации
Методика поверки
Тренога
Штатив для установки сканирующих головок
Моторизованный штатив для установки
сканирующих головок
1 шт.
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП 61873-15 «Виброметры сканирующие PSV-500 фирмы
«Polytec GmbH», Германия. Методика поверки», утвержденному ФГУП «ВНИИМС»
21 мая 2015 г.
Основныесредстваповерки:поверочнаяустановкавторогоразрядапо
ГОСТ Р 8.800-2012.
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Виброметры сканирующие PSV-500» часть 6.
Нормативные и технические документы, устанавливающие требования к вибромет-
рам сканирующим PSV-500
Техническая документация фирмы «Polytec GmbH» , Германия.
Изготовитель
Фирма «Polytec GmbH», Германия
Адрес: Polytec-Platz1-7 76337 Waldbronn
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Адрес: 141401, Московская обл., г. Химки, Ленинский проспект, дом 1, корп. 2
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ____ » ___________ 2015 г.
