Номер госреестра:
61868-15
Наименование СИ:
Датчики давления
Обозначение типа:
HDA 43XX, HDA 9300
Производитель:
Фирма "HYDAC Electronic GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60080
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления HDA 43XX, HDA 9300
Назначение средства измерений
Датчики давления HDA 43XX, HDA 9300 (далее – датчики) предназначены для
непрерывных измерений и преобразований значений избыточного давления гидравлической
рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения
.
Описание средства измерений
Принцип действия датчиков основан на преобразовании упругой деформации
чувствительного элемента в электрический сигнал низкого уровня. Под воздействием
измеряемогодавленияпроисходитизменениеэлектрическогосопротивления
тензорезистивного чувствительного элемента, которое усиливается и преобразуется в
унифицированный выходной сигнал постоянного тока или напряжения, пропорциональный
давлению.
Конструктивно датчик выполнен в виде единого цилиндрического корпуса из
нержавеющей стали, в котором расположен чувствительный элемент и электронный блок
преобразования. Нижний торец корпуса оснащен резьбовым штуцером, через который в
рабочую полость датчика подводится измеряемое давление.
Датчики давления имеют следующие модели: HDA 4304, HDA 4344, HDA 4305,
HDA 4345, HDA 4306, HDA 4346, HDA 9300.
Перечисленные модели датчиков различаются метрологическими и техническими
характеристиками.

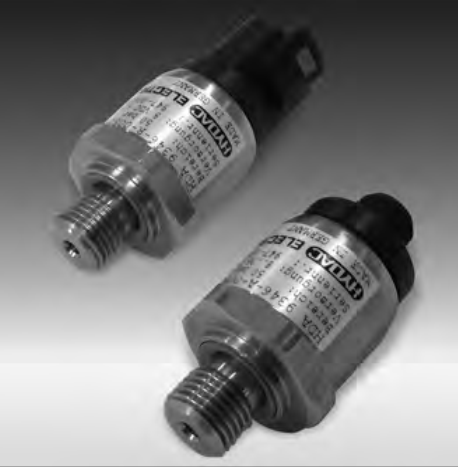

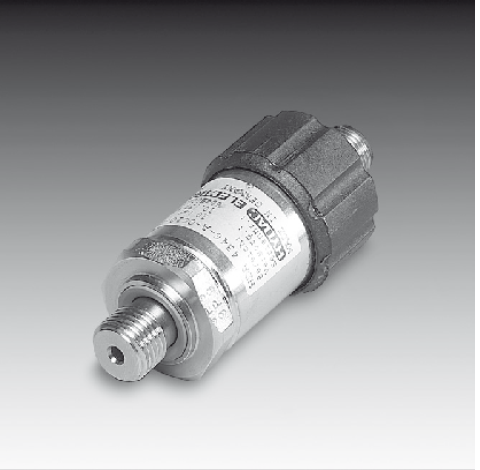

Фотографии общего вида датчиков представлены на рисунке 1.
HDA 43XX
HDA 9300
Рисунок 1 - Датчики давления HDA 43XX, HDA 9300
Метрологические и технические характеристики
Метрологические и технические характеристики датчиков давления HDA 43XX,
HDA 9300, приведены в таблице 2.
Лист № 2
Всего листов 3
Наименование характеристики
Диапазоны измерений избыточного
давления, бар (МПа)
± 1,0
± 1,0
от 0,5 до 4,5 В
± 0,3
± 0,4
от минус 25 до плюс 85
от минус 40 до плюс 100
94,7 × 35
69,5 × 35,5
Таблица 2
Верхниепределыизмерений
избыточного давления (ВПИ), бар
(МПа)
от минус 1 до 5;
от минус 1 до 9
(от минус 0,1 до 0,5;
от минус 0,1 до 0,9)
Значение характеристики в зависимости от модели
HDA 43XXHDA 9300
1; 2,5; 4; 6; 10; 16; 25; 401; 1,6; 2,5; 4; 6; 10; 16; 25;
(0,1; 0,25; 0,4; 0,6; 1; 1,6; 40; 60; 100
2,5; 4)(0,1; 0,16; 0,25; 0,4; 0,6; 1;
1,6; 2,5; 4; 6; 10)
от минус 1 до 1
от минус 1 до 4
(от минус 0,1 до 0,1;
от минус 0,1 до 0,4)
Пределы основной допускаемой
приведенной погрешности (ПГ), %
Выходные сигналы:
- аналоговые
от 4 до 20 мА
(1)
от 0 до 10 В
(2)
от 4 до 20 мА,
от 0 до 5 В,
от 1 до 6 В,
от 0 до 10 В
- логометрический (при Uв = 5 В
пост. тока)
Пределы дополнительной
погрешности от влияния изменения
температуры окружающего воздуха,
%/ 10 °C
Напряжение питания постоянного
тока, В:
от 8 до 30
(1)
от 12 до 30
(2)
от 8 до 36
от 12 до 36
(для выходного сигнала от
0 до 10 В)
5 В ± 5 % (при
логометрическом
выходном сигнале)
150
100
Диапазонрабочихтемператур
окружающей среды, °С
Габаритныеразмеры(длина×
диаметр), мм, не более
Масса, не более, г
Примечание:
(1)
– для 2-х проводных датчиков;
(2)
– для 3-х проводных датчиков.
Знак утверждения типа
Знак утверждения типа наносится на корпус датчика и на титульный лист технической
документации типографским способом.
Комплектность средства измерений
Датчик давления (согласно заказу)1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления
измерительные. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; ВПИ соответственно
0,25 МПа; 0,6 МПа; 6 МПа; 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
Сведения о методиках (методах) измерений
приведены в разделе 6 паспорта на датчики давления HDA 43XX, HDA 9300
.
Нормативные и технические документы, устанавливающие требования к датчикам
давления HDA 43XX, HDA 9300
1. ГОСТ22520-85«Датчикидавления,разреженияиразностидавленийс
электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные.
Методика поверки»;
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
Hauptstraße 27, D-66128 Saarbrücken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail:
, Internet:
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл»
(ООО «ХЮДАК Интернешнл»)
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail:
, адрес в Интернет:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« _____ » ______________ 2015 г.
