Камеры инфракрасные портативные FLIR мод. Т460, Т660, ГРСИ 61853-15
Номер госреестра:
61853-15
Наименование СИ:
Камеры инфракрасные портативные
Обозначение типа:
FLIR мод. Т460, Т660
Производитель:
Фирма "FLIR Systems AB", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60064
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Камеры инфракрасные портативные FLIR моделей T460, T660
Назначение средства измерений
Камеры инфракрасные портативные FLIR моделей T460, T660 (далее по тексту –
тепловизоры)предназначеныдлябесконтактногоизмеренияпространственного
распределения радиационной температуры объектов по их собственному тепловому
излучению в пределах зоны, определяемой полем зрения оптической системы
тепловизоров, и визуализации этого распределения на дисплее тепловизора или
персонального компьютера.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от
исследуемого объекта, передаваемого через оптическую систему на приемник, в
цифровой сигнал и отображении его в виде термограммы на высококонтрастном
сенсорном жидкокристаллическом дисплее тепловизора или на мониторе персонального
компьютера. Приемник представляет собой неохлаждаемую микроболометрическую
матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
Тепловизоры измеряют температуру и отображают распределение температур на
поверхности объекта или на границе разделения различных сред.
Тепловизорыявляютсяпереноснымиоптико-электроннымиизмерительными
микропроцессорнымиприборами,работающимивинфракраснойобласти
электромагнитного спектра. Модели тепловизоров отличаются друг от друга по
конструктивному исполнению,техническимихарактеристиками исервисными
функциями. Внутреннее программное обеспечение тепловизоров позволяет определять
максимальную, минимальную, среднюю температуру, температуру в любой точке
теплового изображения объекта и т.д. Измерительная информация, может быть записана
на съемную флэш-карту или передана на персональный компьютер через протокол USB
или Ethernet.
Фотография общего вида тепловизоров приведена на рисунке 1.

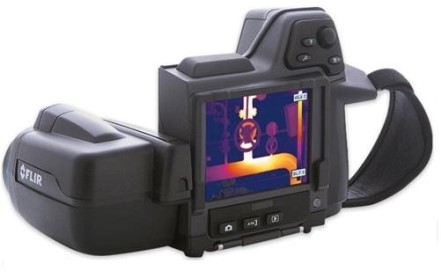

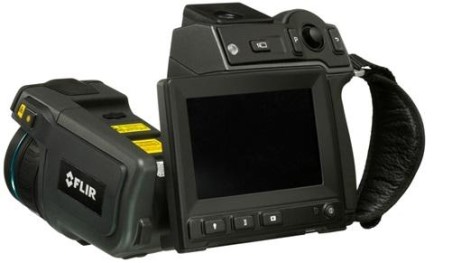

Flir T460Flir T660
Рисунок 1 - Общий вид тепловизоров
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и
автономное ПО. Метрологически значимым является только встроенное ПО, которое
устанавливается в тепловизор на заводе-изготовителе во время производственного цикла.
ПО недоступно пользователю и не подлежит изменению на протяжении всего времени
функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии
с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики
тепловизоров оценены с учетом влияния на них встроенного ПО.
Пакеты автономных программ FLIR Tools Mobile/ Tools+/ Remote/ Viewer/ Reporter/
Research IR/IR-Monitor и т.д. устанавливаются на персональный компьютер или
мобильное устройство и предназначены для анализа сохраненных в тепловизоре
изображений,составленияразличныхотчетовподаннымизмерений,научных
исследований и т.д.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Значение
Firmware
3.2.3 (Т460), 5.3.3 (T660)
по номеру версии
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
(*)
Цифровой идентификатор программного обеспечения
Примечание:
(*)
– и более поздние версии.
Метрологические и технические характеристики
Метрологические и технические характеристики тепловизоров в зависимости от
модели приведены в таблице 2.
Диапазон измерений, °С
±1 °C или ±1 % (от измеряемой
величины), берут большее значение;
Таблица 2
Наименование характеристики
Значение характеристики в зависимости
от модели тепловизора
T460 T660
от минус 20 от минус 40
до плюс 1500 до плюс 2000
Пределы допускаемой абсолютной (или
относительной) погрешности
- в диапазоне измерений от плюс 5 до плюс
120 °С (при температуре окружающей среды
от плюс 10 до плюс 35 °С и при
установленном диапазоне измерений
от минус 40 до плюс 120 °С):
±2 °C или ±2 % (от измеряемой
величины), берут большее значение
£
0,03
£
0,02
от 7,5 до 13От 7,5 до 14
25
´
19
0,40,25
- в остальном диапазоне измерений и при
остальных условиях:
Порог температурной чувствительности
(при температуре объекта плюс 30 ºС), °С
Спектральный диапазон, мкм
Углы поля зрения, градус
по горизонтали
´
градус по вертикали:
Минимальное фокусное
расстояние, м
Пространственное разрешение, мрад
Количество пикселей матрицы детектора
1,360,68
320
´
240 640
´
480
Лист № 3
Всего листов 4
Наименование характеристики
Значение характеристики в зависимости
от модели тепловизора
T460 T660
0,8551,3
6030
125×201×10695×195×143
12
<4<2,5
Масса (с аккумулятором), не более, кг
Запись изображений
или частота обновлений, Гц
Габаритные размеры, мм
(высота
´
ширина
´
длина)
Напряжение питания, В
Срок службы батареи при непрерывном
использовании (при температуре 20±5 °С), ч,
не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
от минус 15 до от минус 15 до
плюс 50; плюс 50;
до 95 до 95
Руководства по эксплуатации на тепловизор (в правом
способом, а также при помощи наклейки на корпус
Знак утверждения типа
наносится на титульный лист
верхнем углу) типографским
тепловизора.
Комплектность средства измерений
В комплект поставки тепловизора входят:
- Инфракрасная камера со стандартным объективом (25×19) - 1 шт.;
- Жесткий транспортировочный футляр (чемодан) – 1 шт.;
- Аккумулятор – 2 шт.;
- Зарядное устройство -1 шт.;
- Гарнитура Bluetooth - 1 шт.;
- Кабель HDMI-DVI - 1 шт.;
- Кабель HDMI-HDMI – 1 шт.;
- Крышки объектива – 1 шт.;
- Карта памяти с адаптером – 1 шт.;
- Шейный ремешок – 1 шт.;
- Блок питания – 1 шт.;
- Сертификат калибровки – 1 шт.;
- Адаптер штатива – 1 шт.;
- Кабель USB, станд. А – Mini-B – 1 шт.;
- Компакт-диск с документацией для пользователей – 1 шт.;
- Карта расширения гарантии или регистрационная карта – 1 шт.;
- Руководство по эксплуатации (на русском языке) – 1 экз.;
- Методика поверки – 1 экз.
По дополнительному заказу: телескопический и (или) широкоугольный объектив.
Поверка
осуществляется по документу МП 61853-15 «Камеры инфракрасные портативные FLIR
моделейT460,T660.Методикаповерки»,утвержденномуФГУП«ВНИИМС»
07.04.2015 г.
Лист № 4
Всего листов 4
Основные средства поверки:
- источники излучения в виде моделей черного тела (в т.ч. и протяженные),
эталонные 1, 2-го разрядов по ГОСТ 8.558-2009 с рабочим диапазоном воспроизводимых
температур от минус 40 до плюс 2000
°
С.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к камерам
инфракрасным портативным FLIR моделей T460, T660
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
Изготовитель
Фирма FLIR Systems AB, Швеция
P.O. Box 7376, SE-187, 15 Täby, Sweden
E-mail:
, адрес в Интернет:
Заявитель
ООО «ФЛИР Коммершиал Системз» (ООО «ФЛИР»)
Адрес: 115114, г. Москва, 1-й Кожевнический пер., д.6, стр. 1, ИНН7725746526
Тел./ Факс: +7 (495) 669 70 72
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« _____ » ____________ 2015 г.
