Модули анализа основного цифрового канала В5-Е0, ГРСИ 61822-15
Номер госреестра:
61822-15
Наименование СИ:
Модули анализа основного цифрового канала
Обозначение типа:
В5-Е0
Производитель:
ОАО "НИИ систем связи и управления" (НИИССУ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60032
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули анализа основного цифрового канала В5-Е0
Назначение средства измерений
Модули анализа основного цифрового канала В5-Е0 (далее – модули) предназначены
для воспроизведения амплитуды и длительности импульсов сигналов основного цифрового
канала (далее – ОЦК).
Описание средства измерений
Конструктивно модули выполнены в виде моноблоков.
Модулиприменяютсясовместносплатформамианализаторов
телекоммуникационных сетей универсальных Беркут-МТИ (далее – платформы).
Принцип действия модулей заключается в формировании и анализе измерительного
(тестового) цифрового сигнала, установленной структуры в соответствующемкоде
(определенной амплитуды и длительности импульсов сигнала ОЦК) по рекомендации
МСЭ-Т G.703. Управление режимамиработы модуляосуществляетсяпосредством
программного обеспечения и сенсорного экрана платформ.
Информация о работе модулей отображается на дисплее платформы в цифровом и
графическом виде.
Внешний вид модулей и место наклеек приведены на рисунке 1.
Места пломбирования от несанкционированного доступа приведены на рисунке 2.

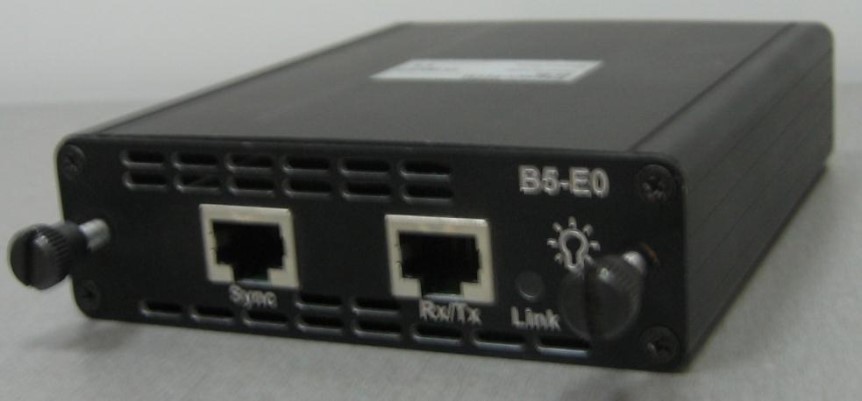

Рисунок 1 - Передняя панель модулей
*
* Место наклеек
Лист № 2
Всего листов 3

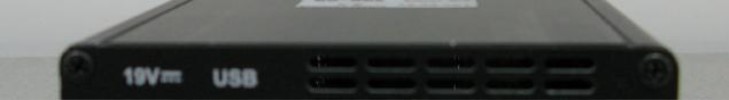

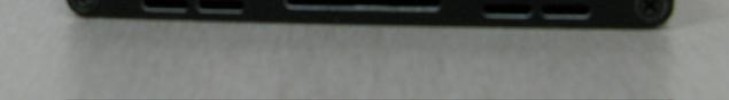

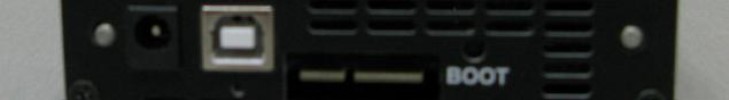

Рисунок 2 - Задняя панель модулей
Метрологические и технические характеристики
Параметры импульсов сигнала ОЦК на выходе модулей:
предел амплитуды (сонаправленный и противонаправленный стык), В.........................1,0;
пределы длительности, мкс:
сонаправленный стык, одиночный импульс ........................................................................... 3,9;
сонаправленный стык, сдвоенный импульс ............................................................................ 7,8;
противонаправленный стык, одиночный импульс.................................................................15,6;
Пределы допускаемой относительной погрешности воспроизведения амплитуды
импульсов, %..............................................................................................................................± 10;
Пределы допускаемой относительной погрешности воспроизведения длительности
импульсов, %............................................................................................................................ ± 10;
Сопротивление нагрузки на выходе модулей (симметричный выход), Ом...........................120;
Габаритные размеры:(длина х ширина х высота), мм, не более..............................152х103х31;
Масса, кг, не более......................................................................................................................0,4;
Рабочие условия эксплуатации
температура окружающего воздуха,
0
С...........................................................от минус 10 до 40;
относительная влажность при температуре окружающего воздуха 35
0
С,% .........от 40 до 98;
атмосферное давление, кПа......................................................................................от 60 до 106,7.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на переднюю панель модулей методом наклейки.
Комплектность средства измерений
Комплект поставки включает:
-модуль....................................................................................................................1 шт;
-методика поверки................................................................................................. 1 шт;
-руководство по эксплуатации............................................................................ 1 шт;
-паспорт ................................................................................................................ 1 шт.
**
* Места пломбирования от несанкционированного доступа
Лист № 3
Всего листов 3
Поверка
осуществляется по документу ФИЯГ 411229.003 МП «Инструкция. Модули анализа основного
цифрового канала В5-Е0. Методика поверки», утвержденному ООО «КИА» 10 июля 2015 г.
Основное средство поверки:
- осциллограф цифровой TDS3052C (рег. № 41693-09), частотный диапазон от 0 до
500 МГц, пределы допускаемой относительной погрешности ± (2∙10
-6
) ∙f.
Сведения о методиках (методах) измерений
Модули анализа основного цифрового канала В5-Е0. Руководство по эксплуатации.
ФИЯГ 411229.003 РЭ.
Нормативные и технические документы, устанавливающие требования к модулям
анализа основного цифрового канала В5-Е0
1.ГОСТ 8.129-2013. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений времени и частоты.
2.АнализаторытелекоммуникационныхсетейуниверсальныеБеркут-МТИ.
Технические условия. ФИЯГ 468169.001 ТУ.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт систем связи
и управления» (ОАО «НИИССУ»)
Юридический (почтовый) адрес: 117630, г. Москва, Старокалужское ш., д. 58
Телефон/факс: (495) 333-75-03/(495) 330-82-10
Е-mail:
ИНН 7728804257
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное
агентство» (ООО «КИА»)
Юридический (почтовый) trial: 107066 , г. Москва, ул. Доброслободская, д. 10, стр. 5
(109029, г. Москва, Сибирский проезд, д. 2, стр. 11)
Телефон/факс: (495) 737-67-19
ИНН 7701171409
Аттестат аккредитации ООО «Координационно-информационное агентство» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310671
от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ___________ 2015 г.
