Модули анализа каналов тональной частоты В5-VF, ГРСИ 61821-15
Номер госреестра:
61821-15
Наименование СИ:
Модули анализа каналов тональной частоты
Обозначение типа:
В5-VF
Производитель:
ОАО "НИИ систем связи и управления" (НИИССУ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60031
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули анализа каналов тональной частоты В5-VF
частоты В5-VF (далее – модули)
и измерения уровня сигналов каналов
Назначение средства измерений
Модулианализаканаловтональной
предназначены для воспроизведения частоты
тональной частоты в линях связи.
Описание средства измерений
Конструктивно модули выполнены в виде моноблока.
Модулиприменяютсясовместносплатформамианализаторов
телекоммуникационных сетей универсальных Беркут-МТИ (далее – платформы).
Принцип действия модулей заключается в формировании и анализе гармонических
сигналов с определенными частотами и уровнями сигналов каналов тональной частоты в
линях связи. Модули работают в двух режимах: генератора и измерителя уровня сигналов.
Управление режимами работы модулей осуществляется посредством программного
обеспечения и сенсорного экрана платформ.
Информация о работе модулей отображается на дисплее платформ в цифровом и
графическом виде.
Внешний вид модулей и место наклеек приведены на рисунке 1.
Места пломбирования от несанкционированного доступа приведены на рисунке 2.

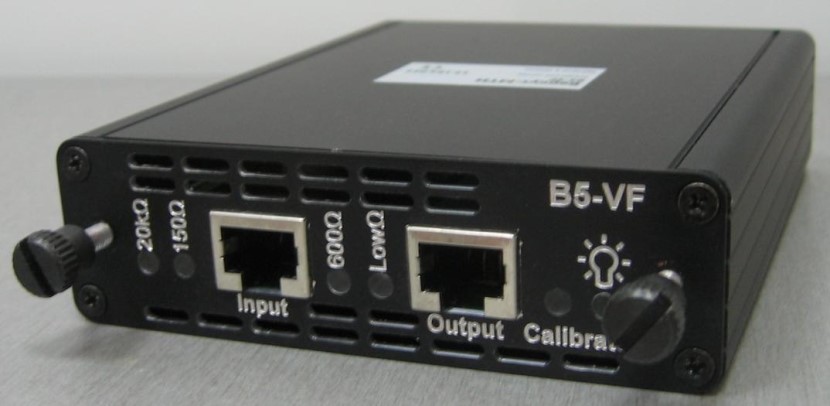

Рисунок 1 - Передняя панель модулей
*
* Место наклеек
Лист № 2
Всего листов 4

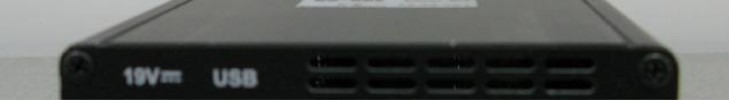

Рисунок 2 - Задняя панель модулей
Метрологические и технические характеристики
Значения воспроизводимых частот выходного сигнала, Гц ........................................ 300; 400;
600; 800; 1200; 1400; 1600; 2000; 2400; 2697; 3000; 3404; 5000; 8000; 12306; 14118; 16000;
18113;20000; 22326; 23400; 32000; 61930; 101050;
Пределыдопускаемойабсолютной погрешностизначений воспроизводимых частот
выходного сигнала, Гц......................................................................................................... 0,001∙f;
Диапазон уровня выходного сигнала, дБ:
на нагрузке 600 Ом .......................................................................................... от минус 45 до 18;
на нагрузке 150 Ом ............................................................................................. от минус 45 до 5;
Пределы допускаемой относительной погрешности уровня выходного сигнала, дБ:
в диапазоне от минус 40 до 10 дБ ........................................................................................ ±0,3;
в диапазоне от минус 45 до 18 дБ ........................................................................................ ±0,6;
Пределы допускаемой относительной погрешности уровня выходного сигнала в диапазоне
от минус 45 до 18 дБ по отношению к уровню 0 дБ на частоте 800 Гц, дБ........................ ±0,3;
Неравномерность частотной характеристики уровня выходного сигнала генератора, дБ:
в диапазонах частот от 0,3 до 32 кГц включ. ........................................................................ ±0,4;
на частотах св. 32 до 101 кГц включ. .................................................................................... ±0,8;
Диапазон уровня входного сигнала, дБ:
при нагрузке 600 Ом ......................................................................................... от минус 60 до 20;
при нагрузке 150 Ом ......................................................................................... от минус 55 до 20;
Пределыдопускаемойотносительнойпогрешностиизмерения уровня входного
сигнала, дБ:
в диапазоне частот от 0,3 до 5 кГц включ. ............................................................................ ±0,5;
в диапазоне частот св. 5 до 32 кГц включ. ............................................................................ ±0,6;
в диапазонах частот от 0,2 до 0,3 кГц и от 32 до 120 кГц включ. ...................................... ±0,8;
в диапазоне частот св 120 до150 кГц включ. ....................................................................... ±1,5;
**
* Места пломбирования от несанкционированного доступа
Лист № 3
Всего листов 4
Габаритные размеры:(длина х ширина х высота), мм, не более..............................152х103х31;
Масса, кг, не более.......................................................................................................................0,4;
Напряжение питания постоянного тока от разъемов платформы, В.................(12± 1), (19± 1);
Рабочие условия эксплуатации
температура окружающего воздуха,
0
С...........................................................от минус 10 до 40;
относительная влажность при температуре окружающего воздуха 35
0
С,% .........от 40 до 98;
атмосферное давление, кПа......................................................................................от 60 до 106,7.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной
графики и на переднюю панель модулей методом наклейки.
Комплектность средства измерений
Комплект поставки включает:
- модули....................................................................................................................1 шт;
- методика поверки................................................................................................. 1 шт;
- руководство по эксплуатации........................................................................... 1 шт;
- паспорт ................................................................................................................ 1 шт.
Поверка
осуществляется по документу ФИЯГ 411229.004 МП «Инструкция. Модули анализа канала
тональнойчастотыВ5-VF.Методикаповерки»,утвержденномуООО«КИА»
10 июля 2015 г.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83),
частотный диапазонот 5∙10
-3
до 10
9
Гц, пределы допускаемойотносительной
погрешности ± (1,5∙10
-7
) ∙f;
- мультиметр цифровой 34401 А (рег. № 54848-13), диапазон измерений
напряжения переменного тока от 100 мкВ до 750 В; пределы допускаемой относительной
погрешности ± (4∙10
-4
) ∙U;
- генератор сигналов низкочастотный Г4-118 (рег. № 8484-81), частотный диапазон
от 10 Гц до 200 кГц, пределы допускаемойотносительной погрешности установки
частоты ± (5∙10
-3
) ∙f, максимальное выходное напряжение 10 В.
Сведения о методиках (методах) измерений
Модули анализа каналов тональной частоты В5-VF. Руководство по эксплуатации.
ФИЯГ 411229.004 РЭ.
Нормативные и технические документы, устанавливающие требования к модулям
анализа каналов тональной частоты B5-VF
1.ГОСТ 8.129-2013. Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений времени и частоты.
2.ГОСТР8.762-2011Государственнаясистемаобеспеченияединства
измерений. Государственная поверочная схема для средств измерений коэффициента
гармоник.
3.Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ.
Технические условия. ФИЯГ 468169.001 ТУ.
Лист № 4
Всего листов 4
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт систем
связи и управления» (ОАО «НИИССУ»)
Юридический (почтовый) адрес: 117630, г. Москва, Старокалужское ш., д. 58
Телефон/факс: (495) 333-75-03/(495) 330-82-10
Е-mail:
ИНН 7728804257
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное
агентство» (ООО «КИА»)
Юридический (почтовый) адрес: 107066 , г. Москва, ул. Доброслободская, д. 10,
стр. 5 (109029, г. Москва, Сибирский проезд, д. 2, стр. 11)
Телефон/факс: (495) 737-67-19
ИНН 7701171409
Аттестат аккредитации ООО «Координационно-информационное агентство» по
проведениюиспытанийсредствизмеренийвцеляхутверждениятипа
№ RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ___________ 2015 г.
