Источники питания программируемые Keithley 2260B, ГРСИ 61813-15

Смотреть ГРСИ
61812-15

Номер госреестра:

61813-15

Наименование СИ:

Источники питания программируемые

Обозначение типа:

Keithley 2260B

Производитель:

Фирма "Good Will Instrument Co., Ltd.", Тайвань

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

02.10.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 60023

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания программируемые серии Keithley 2260B

Назначение средства измерений

Источники питания программируемые серии Keithley 2260B (далее – источники питания)

предназначены для воспроизведения стабилизированных значений напряжения и силы

постоянного тока на резистивной нагрузке.

Описание средства измерений

Источники питания выполнены по импульсной схеме. Регулировка напряжения или силы

тока осуществляется вручную с лицевой панели либо дистанционно от внешнего компьютера

через интерфейс USB, LAN, GPIB (c адаптером USB-GPIB). Значения установленных величин

отображаются на цветном жидкокристаллическом дисплее. Предусмотрена защита от

перегрузки по напряжению и току, имеется возможность регулировки времени нарастания и

спада напряжения и силы тока в нагрузке.

Источники питания в серии имеют две модели с максимальной выходной мощностью

360 Вт и две модели с максимальной выходной мощностью 720 Вт.

Конструктивно источники питания выполнены в виде моноблока в настольном

исполнении. Общий вид изображен на рисунке 1, вид задней панели – на рисунках 2 и 3.

Программное обеспечение

Программное обеспечение, установленное на встроенный микроконтроллер, выполняет

функции управления режимами, обработки и представления измерительной информации.

Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера.

Уровень защиты от непреднамеренных и преднамеренных изменений – «низкий» по

Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).

место размещения знака утверждения типа и знака поверки

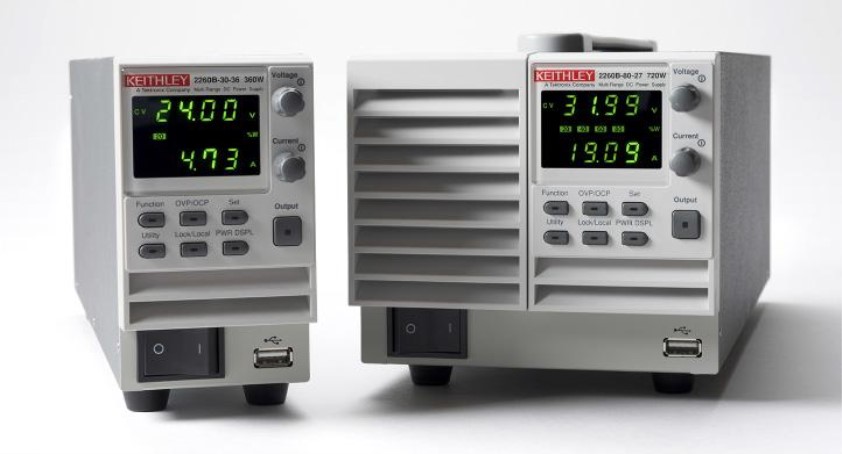

Рисунок 1 – Общий вид источников питания программируемых серии Keithley 2260B

(слева – модель с мощностью до 360 Вт, справа – модель с мощностью до 720 Вт)

Лист № 2

Всего листов 5

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 – Идентификационные данные программного обеспечения

Идентификационные данные (признаки)Значение

идентификационное наименование2260B Firmware

идентификационный номер версииV01.53 и выше

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2 – Метрологические и технические характеристики

Наименование характеристики

Значение

диапазон воспроизведения напряжения, В

2260B-30-36, 2260B-30-72 от 0 до 30

2260B-80-13, 2260B-80-27 от 0 до 80

диапазон воспроизведения силы тока, А

2260B-30-36от 0 до 36

2260B-30-72от 0 до 72

2260B-80-13от 0 до 13,5

2260B-80-27от 0 до 27

разрешение индикации4 разряда

максимальная выходная мощность

2260B-30-36, 2260B-80-13 360 Вт

2260B-30-72, 2260B-80-27 720 Вт

уровень пульсаций напряжения в диапазоне частот до 1 МГц, типовое значение, не более

2260B-30-36, 2260B-80-1360 мВ п-п

2260B-30-72, 2260B-80-2780 мВ п-п

уровень шумов напряжения в диапазоне частот до 20 МГц, типовое значение, не более

2260B-30-36, 2260B-80-137 мВ скз

2260B-30-72, 2260B-80-2711 мВ скз

место пломбирования (краска под винт)

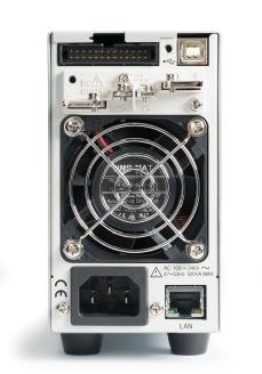

Рисунок 2 – Задняя панель моделей

с мощностью до 360 Вт

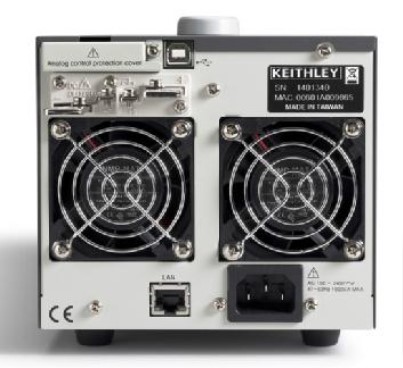

Рисунок 3 – Задняя панель моделей

с мощностью до 720 Вт

Лист № 3

Всего листов 5

от 0 до 50

Продолжение таблицы 2

уровень шумов силы тока в диапазоне частот до 20 МГц, типовое значение, не более

2260B-30-3672 мА скз

2260B-30-72144 мА скз

2260B-80-1327 мА скз

2260B-80-2754 мА скз

параметры абсолютной погрешности и нестабильности Δ

1), 2)

погрешность воспроизведения напряжения 1∙10

-3

10 мВ

5∙105 мВ

5∙103 мВ

нестабильность напряжения при изменении силы тока в

-4

нагрузке от 0 до 100 % диапазона

нестабильность напряжения U при отклонении напряжения

-4

сети на ± 10 % от номинального значения 220 В

погрешность воспроизведения силы тока

2260B-30-36, 2260B-80-2730 мА

2260B-30-72 1∙10

-3

60 мА

2260B-80-1310 мА

нестабильность силы тока при изменении напряжения на

нагрузке от 10 до 90 % диапазона и при отклонении1∙10

-3

5 мА

напряжения сети на ± 10 % от номинального значения 220 В

71 х 124 х 350

143 х 124 х 350

3,0 кг

5,0 кг

от 85 до 265 В

(50 ± 0,5) Гц

500 В·А

1000 В·А

ОБЩИЕ ХАРАКТЕРИСТИКИ

габаритные размеры (ширина х высота х глубина), мм

2260B-30-36, 2260B-80-13

2260B-30-72, 2260B-80-27

масса, не более

2260B-30-36, 2260B-80-13

2260B-30-72, 2260B-80-27

напряжение сети питания, В

частота сети питания

потребляемая мощность от сети 220 В/50Гц, не более

2260B-30-36, 2260B-80-13

2260B-30-72, 2260B-80-27

рабочий диапазон температур при относительной влажности

воздуха от 20 до 80 %, °C

диапазон температур транспортирования и хранения при

относительной влажности воздуха до 80 %, °C

электромагнитная совместимость (для класса “A”)

безопасность

от минус 25 до 70

по ГОСТ Р 51522.1-2011

по ГОСТ 12.2.091-2012

Примечания

1 Пределы допускаемой абсолютной основной погрешности Δ

в интервале температур

(25 ± 5) °C, пределы допускаемой нестабильности при изменении нагрузки и напряжения

питания определяются формулой

= ± (bx + a),

где a – абсолютная аддитивная погрешность;

b – относительная мультипликативная погрешность;

x – значение воспроизводимой величины.

2 Пределы допускаемой абсолютной дополнительной погрешности в интервалах

температур от 0 до 20 °C и от 30 до 50 °C при изменении температуры на 1 °C составляют

± 1∙10

-4

·U для напряжения и ± 2∙10

-4

·I для силы тока (типовые справочные значения).

Лист № 4

Всего листов 5

Знак утверждения типа

наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по

эксплуатации.

Комплектность средства измерений

Комплектность источников питания приведена в таблице 3.

Таблица 3 – Комплектность источников питания

Наименование и обозначениеКол-во

Источник питания программируемый Keithley 1 шт. по

2260B-30-36 / 2260B-80-13 / 2260B-30-72 / 2260B-80-27 заказу

Кабель сетевой 1 шт.

Комплект принадлежностей (кабели, клеммные винты, болты и шайбы,

воздушный фильтр, заглушка разъема, защитная клеммная крышка)1 шт.

Кабель USB1 шт.

Компакт-диск с документацией1 шт.

Руководство по эксплуатации (на компакт-диске)1 шт.

Методика поверки. KI-2260B-2015 МП1 шт.

Поверка

осуществляется по документу KI-2260B-2015 МП «Источники питания программируемые

серии Keithley 2260B. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.

Средства поверки указаны в таблице 4.

Таблица 4 – Средства поверки

Наименование и требования к

метрологическим характеристикам

вольтметр постоянного напряжения

абсолютная погрешность измерения

напряжения U

от 3 мВ до 100 мВ не более

± (3∙10

-4

·U + 10 мкВ);

от 7 до 100 В не более ± (2∙10

-4

·U + 2 мВ)

Рекомендуемое средство поверки и его

метрологические характеристики

мультиметр цифровой Keithley 2000

абсолютная погрешность измерения

постоянного напряжения U

от 3 мВ до 100 мВ не более

± (3∙10

-4

·U + 3,5 мкВ);

от 7 до 100 В не более ± (4,5∙10

-5

·U + 0,6 мВ)

мера сопротивления 0,001 Ом

относительная погрешность сопротивления

не более ± 0,02 %;

максимальная мощность 1,5 Вт

мера сопротивления 0,0001 Ом

(для модели 2260B-30-72)

относительная погрешность сопротивления

не более ± 0,05 %; максимальная мощность 1 Вт

нагрузка электронная

абсолютная погрешность установки

силы тока I от 1 до 72 А

не более ± (1∙10

-2

·I + 500 мА);

абсолютная погрешность установки

напряжения U от 3 до 80 В

не более ± (1∙10

-2

·U + 500 мВ)

катушка электрического сопротивления

Р310 0,001 Ом

класс точности 0,02;

максимальная мощность 3 Вт

катушка электрического сопротивления

Р323 0,0001 Ом

класс точности 0,05;

номинальная мощность 10 Вт

нагрузка электронная программируемая

B&K Precision 8514

абсолютная погрешность установки

силы тока I от 0 до 240 А

не более ± (2∙10

-3

·I + 360 мА);

абсолютная погрешность установки

напряжения U от 0 до 120 В

не более ± (5∙10

-4

·U + 30 мВ)

Лист № 5

Всего листов 5

Сведения о методиках (методах) измерений

Методы измерений изложены в документе «Источники питания программируемые

Keithley 2260B. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к источникам питания

программируемым серии Keithley 2260B

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие

технические условия.

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений

постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная

схема для средств измерений силы постоянного электрического тока в диапазоне 1·10

-16

÷ 30 А.

ГОСТ Р 51522.1-2011(МЭК61326-1:2005).Совместимостьтехническихсредств

электромагнитная. Электрическое оборудование для измерения, управления и лабораторного

применения. Часть 1. Общие требования и методы испытаний.

ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для

измерения, управления и лабораторного применения. Часть 1. Общие требования.

Изготовитель

Фирма Good Will Instrument Co., Ltd., Тайвань;

Адрес: No.7-1, Jhongsing Road., Tucheng Dist., New Taipei City 236, Taiwan;

тел. +886-2-2268-0389, факс +886-2-2268-0639

Заявитель

Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)

Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5;

тел./факс (495)926-71-85, e-mail

post@actimaster.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail:

office@vniims.ru,

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в

целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«______»_______________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
28816-05	Источники питания универсальные	Б5-77	ЗАО "Супертехприбор", г.Мытищи	2 года	Перейти
12917-91	Меры ослабления программируемые	Н3-9	НИИРИП, Литва, г.Вильнюс	1 год	Перейти
41134-09	Преобразователи измерительные программируемые	WAGO I/O-SYSTEM серии 750, 753	Фирма "WAGO Kontakttechnik GmbH", Германия	2 года	Перейти
10020-85	Источники электрических сигналов	ИЭС	НПО "Элва", Грузия, г.Тбилиси	1 год	Перейти
69204-17	Контроллеры программируемые логические	SAMBA	Фирма "Unitronics (1989) (RG) Ltd.", Израиль	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуИсточники питания программируемые Keithley 2260BГРСИ 61813-15

Заказать поверку
Источники питания программируемые Keithley 2260B
ГРСИ 61813-15
