Приложение к свидетельству № 60016
об утверждении типа средств измерений
Лист 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы весоизмерительные WE
Назначение средства измерений
Приборы весоизмерительные WE (далее – приборы) предназначены для аналого-
цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обра-
ботки данных и представления результатов взвешивания в единицах массы.
Описание средства измерений
Приборы являются модулями весов и весоизмерительных устройств (индикаторы по
Т.2.2.2 ГОСТ OIML R 76-1–2011).
Приборы представляют собой электронные устройства, включающие в себя: стабили-
зированный источник питания датчиков, усилитель электрических сигналов, аналогово-
цифровой преобразователь (далее – АЦП), процессор обработки данных, запоминающее уст-
ройство, дисплей, клавиши управления и интерфейсы связи.

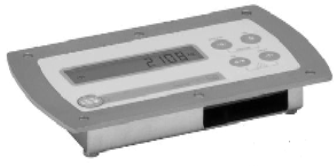

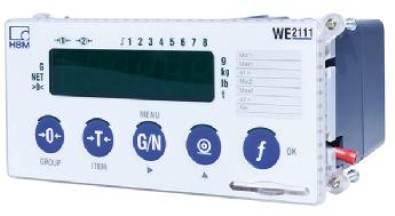

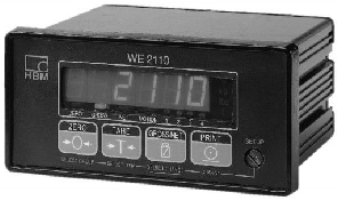

Общий вид приборов представлен на рисунке 1.
WE2111WE2110, WE2110DC
WE2107WE2107M
WE2108WE2108MWE2108S
Рисунок 1 – Общий вид приборов весоизмерительных WE
Лист № 2
Всего листов 7
Принцип действия приборов основан на измерении аналогового электрического сигна-
ла от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью АЦП, преобра-
зуется в цифровой, далее обрабатывается микропроцессором. Измеренное значение массы вы-
водится на дисплей и/или передается через цифровые интерфейсы на внешние периферийные
устройства. Приборы могут быть оснащены интерфейсами связи: RS232, RS485, USB, Ethernet.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соот-
ветствующие пункты ГОСТ OIML R 76-1–2011):
определение стабильного равновесия (4.4.2);
полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
устройство первоначальной установки на нуль (Т.2.7.2.4);
устройство слежения за нулем (Т.2.7.3);
устройство уравновешивания (выборки) массы тары (Т.2.7.4);
устройство предварительного задания значения массы тары (Т.2.7.5);
выбор различных единиц измерения массы (2.1);
обнаружение промахов (5.2);
режим работы многодиапазонных весов (Т.3.2.7);
режим работы многоинтервальных весов (Т.3.2.6);
суммирование (4.20);
запоминающее устройство (4.4.6);
формирование электрических цифровых сигналов управления исполнительными ме-
ханизмами весоизмерительных систем;
переключение между показаниями брутто (Т.5.2.1) и нетто (Т.5.2.2).
Модификации приборов отличаются функциональными возможностями, метрологиче-
скими и техническими характеристиками, материалом корпуса и выпускаются в различных ис-
полнениях:
для панельного монтажа; WE2111, WE2107M, WE2108M, WE2110, WE2110DC;
настольное исполнение WE2108S;
для крепления на стойке или монтажа на стену WE2107, WE2108.
Питание приборов модификации WE2110DC осуществляется от источника питания по-
стоянного тока, а модификации WE2110 от сети переменного тока.
Приборы модификаций WE2107, WE2107M оснащены аналоговым токовым выходом
4-20 мА.
Приборы модификаций WE2110, WE2110DC и WE2111 могут оснащаться дополни-
тельными модулями описания которых приведены в таблице 1 для модификаций WE2110,
WE2110DC и таблице 2 для модификаций WE2111 соответственно.
Описание модуля
ZS
ZCC
Таблица 1
Модификации
модулей
Встраиваемый модуль с четырьмя цифровыми программируемыми входа-
ми/выходами
ZM
ZT
ZH
Аналоговый токовый выход 4-20 мА (от -10 до +10 В), оснащен одним цифро-
вым входом и двумя цифровыми входами/выходами
Комплект для панельного монтажа
Приспособление для настольного расположения
Корпус со степенью защиты оболочки IP65
Лист № 3
Всего листов 7
Описание модуля
AC
ZS
ZCC
ZH
Таблица 2
Модификации
модулей
Модуль питания от сети переменного тока от 110 до 240 В, частота от 50 до 60
Гц
Встраиваемый модуль с восьмью цифровыми программируемыми входа-
ми/выходами
R2
R4
ZT
Встраиваемый модуль с двумя программируемыми входами/выходами и анало-
говым токовым выходом 4-20 мА (от 0 до +10 В)
Модуль интерфейса RS-232
Модуль интерфейса RS-485
Приспособление для настольного расположения
Корпус выполненный из нержавеющей стали, со степенью защиты оболочки
IP65
Знак поверки в виде наклейки наносится на корпус прибора.
Для защиты от несанкционированного доступа и изменений параметров настройки и
юстировки, пломбируется переключатель режимов настройки и юстировки, расположенный на
печатной плате прибора, а так же пломбируется корпус прибора. Пломбировка осуществляется
с помощью разрушаемых наклеек.

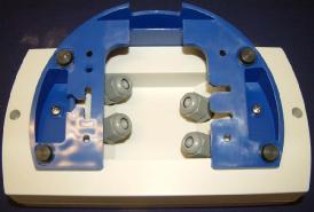

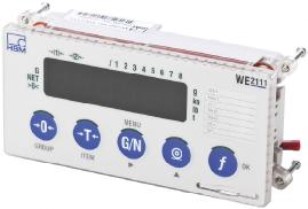

Схема пломбировки приборов от несанкционированного доступа приведена на рисунке
2.
Рисунок 2 – Схема пломбировки приборов от несанкционированного доступа
Место нанесения
разрушаемых наклеек
Пломбировка крепежного винта на задней
панели корпуса приборов модификаций
WE2107, WE2108
Пломбировка доступа к переключателю
режимов настройки и юстировки на перед-
ней панели корпуса приборов модифика-
ций WE2107, WE2108
Место нанесения
разрушаемой наклейки
Пломбировка доступа к переключателю
режимов настройки и юстировки на перед-
ней панели корпуса приборов модифика-
ций WE2111
Место нанесения
разрушаемой наклейки
Пломбировка доступа к переключателю
режимов настройки и юстировки на перед-
ней панели корпуса приборов модифика-
ций WE2110
Лист № 4
Всего листов 7
Программное обеспечение
Программное обеспечение (далее – ПО) приборов является встроенным, используется в
стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспе-
чивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юсти-
ровки, находящемуся на печатной плате. Изменение метрологически значимых параметров, на-
стройка и юстировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия
корпуса и изменения положения переключателя настройки и юстировки.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, изменение ПО невозможно без применения специализированного обору-
дования производителя.
При изменении метрологически значимых параметров юстировки и настройки изменя-
ются показания несбрасываемого счетчика, которые отображаются на дисплее при включении
прибора.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уров-
ню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 3) и значение не-
сбрасываемого счетчика отображаются при включении прибора, а так же доступны для про-
смотра во время работы прибора при нажатии специальной комбинации клавиш.
WE2110,
WE2110DC
WE2111
Таблица 3
Значение
Идентификационные данные (признаки) WE2107,
WE2107M
WE2108,
WE2108M,
WE2108S
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
2
----
не нижене нижене нижене ниже
P7х* P8х* P5х* v1.0x*
----
Цифровой идентификатор ПО
Другие идентификационные данные, если имеют-
ся
----
* Примечание - обозначение «х» не относится к метрологически значимому ПО.
Характеристика
0,6
206
Метрологические и технические характеристики
Таблица 4
Модификации
WE2107,WE2107M
Класс точности по ГОСТ OIML R 76-1–2011IIIIIII
Максимальное число поверочных интервалов (n) в одном диапазоне или под-
диапазоне, не более:
в режиме работы однодиапазонных весов60001000
в режиме работы двухдиапазонных или двухинтервальных весов3000 -
в режиме работы трехдиапазонных или трехинтервальных весов2000-
5
60
4000
0,5
Напряжение питания весоизмерительного датчика (U
exc
), В
Минимальное входное напряжение, приходящееся на поверочный интервал
(ΔU
min
), мкВ
Минимальное полное сопротивление весоизмерительного датчика (R
Lmin
), Ом
Максимальное полное сопротивление весоизмерительного датчика (R
Lmax
), Ом
Значение доли предела допускаемой погрешности (p
i
)
Максимальное значение отношения длины кабеля к поперечному сечению
провода (L/A)
max
, м/мм
2
Лист № 5
Всего листов 7
Характеристика
Сигнальный кабель: линия связи
Напряжение электропитания от источника постоянного тока, В
Диапазон температуры (от T
min
до T
max
), °C
Модификации
WE2107,WE2107M
четырех- или шес-
типроводная
от 12 до 30
от -10 до +40
Характеристика
1
87
1000
Таблица 5
Модификации
WE2108,WE2108M,WE2108S
Класс точности по ГОСТ OIML R 76-1–2011IIIIIII
Максимальное число поверочных интервалов (n) в одном диапа-
зоне или поддиапазоне, не более:
в режиме работы однодиапазонных весов60001000
в режиме работы двухдиапазонных или двухинтервальных весов3000 -
6,5
Напряжение питания весоизмерительного датчика (U
exc
), В
Минимальное входное напряжение, приходящееся на повероч-
ный интервал (ΔU
min
), мкВ
Минимальное полное сопротивление весоизмерительного дат-
чика (R
Lmin
), Ом
Максимальное полное сопротивление весоизмерительного дат-
чика (R
Lmax
), Ом
Значение доли предела допускаемой погрешности (p
i
)
Сигнальный кабель: линия связи
Напряжение электропитания от источника постоянного тока, В
Диапазон температуры (от T
min
до T
max
), °C
0,5
шестипроводная
от 10 до 30
от -10 до +40
Характеристика
0,5
5000
Таблица 6
Класс точности по ГОСТ OIML R 76-1–2011
Модификация
WE2111
III
Максимальное число поверочных интервалов (n) в одном диапазоне или под-
диапазоне, не более:
в режиме работы однодиапазонных весов10000 6000-
в режиме работы двухдиапазонных или двухинтервальных весов--3000
227378755
шестипроводная
5
21
0,5
от 12 до 24
Максимальное значение отношения длины кабеля к поперечному сечению
провода (L/A)
max
, м/мм
2
Сигнальный кабель: линия связи
Напряжение питания весоизмерительного датчика (U
exc
), В
Минимальное входное напряжение, приходящееся на поверочный интервал
(ΔU
min
), мкВ
Минимальное полное сопротивление весоизмерительного датчика (R
Lmin
), Ом
Максимальное полное сопротивление весоизмерительного датчика (R
Lmax
),
Ом
Значение доли предела допускаемой погрешности (p
i
)
Напряжение электропитания от источника постоянного тока, В
Параметры электропитания от источника постоянного тока:
напряжение, В
Диапазон температуры (от T
min
до T
max
), °C
от 12 до 24
от -10 до +40
Лист № 6
Всего листов 7
Модификации
Характеристика
WE2110,WE2110DC
1
580
Таблица 7
Класс точности по ГОСТ OIML R 76-1–2011IIIIIII
Максимальное число поверочных интервалов (n) в одном диапазоне или под-
диапазоне, не более:
в режиме работы однодиапазонных весов60001000
в режиме работы двухдиапазонных или двухинтервальных весов3000 -
8
42
5000
0,5
Напряжение питания весоизмерительного датчика (U
exc
), В
Минимальное входное напряжение, приходящееся на поверочный интервал
(ΔU
min
), мкВ
Минимальное полное сопротивление весоизмерительного датчика (R
Lmin
), Ом
Максимальное полное сопротивление весоизмерительного датчика (R
Lmax
), Ом
Значение доли предела допускаемой погрешности (p
i
)
Максимальное значение отношения длины кабеля к поперечному сечению
провода (L/A)
max
, м/мм
2
Сигнальный кабель: линия связи
четырех- или шес-
типроводная
от 110 до 240
от 50 до 60
Параметры электропитания для модификации WE2110 от сети переменного
тока:
напряжение, В
частота, Гц
Параметры электропитания для модификации WE2110DC от источника по-
стоянного тока:
напряжение, В
Диапазон температуры (от T
min
до T
max
), °C
от 12 до 24
от -10 до +40
Знак утверждения типа
наносится маркировочную табличку прибора и на руководство по эксплуатации.
Комплектность средства измерений
1. Прибор ...........................................................................................................................1 шт.
2. Руководство по эксплуатации......................................................................................1 экз.
3. Методика поверки.........................................................................................................1 экз.
Поверка
осуществляется по документу МП 61808-15 «ГСИ. Приборы весоизмерительные WE
.
Методи-
ка поверки», утвержденному ФГУП «ВНИИМС» в июне 2015 г.
Идентификационные данные, а также процедура идентификации программного обеспе-
чения приведены в документе «Приборы весоизмерительные WE. Руководство по эксплуата-
ции».
Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608
(предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01
% при питании измерительной части калибратора напряжением постоянного тока).
Сведения о методиках (методах) измерений
«Приборы весоизмерительные WE. Руководство по эксплуатации».
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к приборам весо-
измерительным WE
1. ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1. Метрологи-
ческие и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная по-
верочная схема для средств измерений массы»
3. Техническая документация изготовителя
Изготовитель
«Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd», КНР
106 Heng Shan Road, Suzhou 215009, Jiangsu, PR China
Тел./факс: +86(512)68247776/ +86(512)68259343
e-mail:
Заявитель
«Gostnorm AG», Германия,
41849 , Kirchstraße 26, Wassenberg, Germany.
Тел: +49 (0) 2432 - 934 78-0
Факс: +49 (0) 2432 - 934 78-29
e-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.
«_____» ______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
