Термометры лабораторные электронные ЛТ-300, ГРСИ 61806-15
Номер госреестра:
61806-15
Наименование СИ:
Термометры лабораторные электронные
Обозначение типа:
ЛТ-300
Производитель:
ООО "Термэкс", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2221
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры лабораторные электронные ЛТ-300
Назначение средства измерений
Термометры лабораторные электронные ЛТ-300 (далее ― термометры) предназначены
для контактных измерений и контроля температуры жидких, сыпучих и газообразных сред.
типа датчика
Описание средства измерений
Принцип действия термометров основан на измерении сопротивления чувствительного
элемента датчика с последующим преобразованием его в значение температуры.
Термометры состоят из электронного блока и датчика температуры. Датчик
температурыпредставляетсобойпогружнойплатиновыйтермопреобразователь
сопротивления (с индивидуальной статической характеристикой преобразования (ИСХ)) в
герметичном корпусе в виде щупа. Подключение датчика к электронному блоку возможно,
как непосредственно через разъемное соединение, так и с помощью кабеля-удлинителя, за
исключением конструктивного исполнения датчика с безразъемным соединением и
термостойким кабелем-удлинителем.
Термометры выпускаются в нескольких модификациях, отличающихся материалом и
конструкцией датчиков, также типом кабеля-удлинителя.
Отличительные особенности датчиков температуры в зависимости от модификации
термометров и приведены в таблице 1.
Таблица 1
Обозначение
Конструктивное исполнение датчика
Н
Т
Ф
Щуп из нержавеющей стали длиной от 90 до 550 мм.
Диаметр щупа не превышает 3,3 мм.
Щуп из нержавеющей стали длиной от 90 до 550 мм с безразъемным
Н-ТС
(*)
соединением и термостойким кабелем-удлинителем.
Диаметр щупа не превышает 3,3 мм.
Щуп из титана длиной от 90 до 550 мм.
Диаметр щупа не превышает 3,3 мм.
Щуп из нержавеющей стали длиной от 90 до 550 мм, покрытый
фторопластом. Диаметр щупа не превышает 4,3 мм.
(*)
— термостойкий кабель-удлинитель нормально функционирует при температуре
окружающей среды до 200 °С.
Структура обозначения модификаций термометров имеет следующий вид:
ЛТ-300 - <длина датчика><тип датчика >, ТУ 4211-041-44229117-2015, где:
<длина датчика> — не указывается при длине щупа 240 мм;
<тип датчика>— Н, Н-ТС, Т или Ф.
Встроенный последовательный интерфейс позволяет подключать термометры к
персональному компьютеру посредством кабеля связи. Градуировка термометров, запись и
хранение результатов измерений в виде графиков и таблиц осуществляется с помощью
2
автономного программного обеспечения «Thermochart», которое находится в свободном
доступе для скачивания на сайте предприятия-изготовителя.
Фотографии общего вида термометров ЛТ-300 приведены на рисунках 1-3.

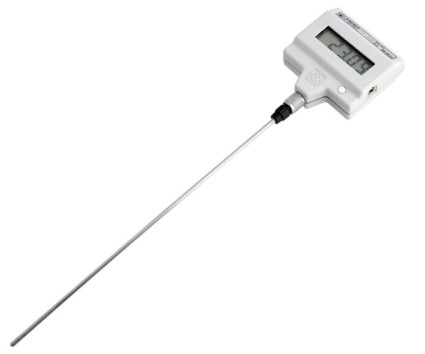

Рисунок 1 - Внешний вид термометра ЛТ-300 (модификаций -Н, -Т, -Ф)

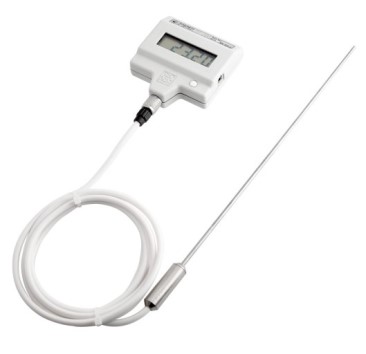

Рисунок 2 - Внешний вид термометра ЛТ-300 (модификаций -Н, -Т, -Ф) с подключенным
датчиком температуры к электронному блоку с помощью кабеля-удлинителя
Рисунок 3 – Внешний вид термометра ЛТ-300 модификации ЛТ-300-Н-ТС
Пломбирование термометров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) термометров состоит из двух частей:
разъем для
подключения кабеля
связи с компьютером
электронный блок
датчик температуры
3
-
встроенное метрологически значимое ПО, расположенное во внутренней памяти
микроконтроллера электронного блока термометра, исключающее возможность его
модификации через интерфейсы пользователя.
-
автономное ПО «Thermochart», не являющееся метрологически значимым и
предназначенное для персонального компьютера под управлением операционной системы
Windows.
Основные функции встроенного ПО:
-
управлениепроцессомизмерениясопротивлениядатчика,преобразование
полученного значения в значение температуры и отображение его на жидкокристаллическом
индикаторе;
-
загрузка и хранение параметров датчика температуры;
-
передача результатов измерений или параметров датчика температуры через
последовательный интерфейс связи.
Основные функции автономного ПО:
-
запись, отображение и хранение результатов измерений температуры в виде графиков
или таблиц;
-
считывание и загрузка в термометр индивидуальных градуировочных коэффициентов
датчика температуры.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2
Идентификационные данныеЗначение
Идентификационное наименование встроенного ПО software
Номер версии ПО, не ниже 1.2.0
Цифровой идентификатор ПО недоступен
УровеньзащитывстроенногоПОотнепреднамеренныхипреднамеренных
изменений ― «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и основные технические характеристики термометров приведены в
таблицах 3, 4.
Таблица 3 ― Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений температуры, ºC:
-
для датчиков типа Н, Н-ТС и Т от –50 до +300
-
для датчика типа Ф от –50 до +200
Пределы допускаемой основной абсолютной погрешности измерений
температуры (∆) при погружении датчика на глубину не менее 75 мм, ºC,
в диапазоне:
-
от –50,00 до +199,99 ºC±0,05
-
от +200,0 до +300,0 ºC ±0,2
Пределы допускаемой дополнительной абсолютной погрешности от
изменения температуры окружающей среды (от нормальных условий±0,5·∆
измерений) в диапазоне рабочих температур, на каждые 10 ºC, °С
Ценаединицымладшегоразрядатермометра,ºC,
в диапазоне:
-
от –50,00 до +199,99 ºC 0,01
-
от +200,0 до +300,0 ºC 0,1
Нормальные условия измерений:
-
температура окружающей среды, °Cот +15 до +25
-
относительная влажность, % от 30 до 80
Таблица 4 ― Основные технические характеристики
Наименование характеристикиЗначение
4
1,4
Значение
75×80×35
от 90 до 550
3,3
4,3
0,2
Наименование характеристики
Питание термометра от двух элементов типа ААА с минимальным
напряжением каждого элемента, В
Габаритные размеры, мм
-
электронного блока, не более
-
длина погружаемой части датчика
-
диаметр щупа датчиков типа Н, Н-ТС и Т, не более
-
диаметр щупа датчика типа Ф, не более
Масса термометра, кг, не более
Рабочие условия эксплуатации:
-
температура окружающей среды, °С
-
относительная влажность, %
Время непрерывной работы, ч, не менее
Средний срок службы, лет
Средняя наработка на отказ, ч
от +5 до +40
до 80
2000
10
5000
Знак утверждения типа
наносится на маркировочную наклейку на электронный блок термометра и на титульный
лист Руководства по эксплуатации печатным способом.
1 шт.
Количество
1 шт.
1 шт.
1 шт.
2 шт.
1 экз.
1 экз.
Комплектность средства измерений
Комплектность термометров приведена в таблице 5.
Таблица 5
НаименованиеОбозначение
1 Блок электронныйТКЛШ 5.422.004
2 Датчик температуры:
- типа НТКЛШ 6.036.002
- типа Н-ТСТКЛШ 6.036.002-09
- типа ТТКЛШ 6.036.002-10
- типа ФТКЛШ 6.036.002-11
3 Кабель-удлинитель
(*)
ТКЛШ 4.853.002
4 Кабель связи с компьютеромТКЛШ 4.853.003
5 Элемент питания ААА покупное изделие
6 Руководство по эксплуатации ТКЛШ 2.822.000 РЭ
7 Методика поверкиТКЛШ 2.822.000 МП с изменением № 2
Примечание:
(*)
― отсутствует у термометров с датчиком типа Н-ТС
Поверка
осуществляется в соответствии с документом ТКЛШ 2.822.000 МП «ГСИ. Термометры
лабораторные электронные ЛТ-300. Методика поверки» с изменением № 2, утвержденным
ФГУП «ВНИИМС» 21.08.2020 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - Термометры сопротивления
платиновые вибропрочные эталонные ПТСВ (Регистрационные №№ 32777-06, 57557-14,
65421-16);
Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН (Регистрационный
№ 23245-08);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
5
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по
эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам
лабораторным электронным ЛТ-300
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ТУ 4211-041-44229117-2015 Термометры лабораторные электронные ЛТ-300.
Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)
ИНН 7018039587
Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1
Телефон: +7 (3822) 49-21-52, +7 (3822) 49-26-31
Web-сайт:
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail:
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
