Генераторы нулевого воздуха - рабочие эталоны 1-го разряда ZAG 7001, ГРСИ 61769-15
Номер госреестра:
61769-15
Наименование СИ:
Генераторы нулевого воздуха - рабочие эталоны 1-го разряда
Обозначение типа:
ZAG 7001
Производитель:
Фирма "Environnement S.A.", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59975
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ГенераторынулевоговоздухаZAG7001- рабочиеэталоны1-горазряда
Назначение средства измерений
ГенераторынулевоговоздухаZAG7001-рабочиеэталоны1-горазряда
(далее - генераторы) предназначены для воспроизведения единицы массовой концентрации
определяемых примесей в нулевом воздухе и ее передачи рабочим средствам измерений в
соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств
измерений содержания компонентов в газовых средах».
Описание средства измерений
Принцип действия генераторов основан на прокачивании атмосферного воздуха при
помощи насоса и его очистке от газов-загрязнителей, влаги и аэрозольных частиц при помощи
системы фильтров.
Всоставгенератороввходят:внешнийкомпрессор,змеевик-охладитель,
регенерационный скруббер, резервуар для хранения воздуха и система фильтров для удаления
атмосферных загрязнителей.
Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную
относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и
выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в
ресивер, используемый для поддержания постоянного давления, а затем на регенерационный
скруббер, где происходит удаление остатков влаги. Сухой воздух поступает в резервуар для
хранения, где он изолируется запорным клапаном.
Через редуктор, задающий давление на выходе генератора, воздух подается на систему
фильтров, где происходит удаление атмосферных загрязнителей:
- каталитический реактор для удаления углеводородов и СО, где под действиям
высокой температуры происходит каталитическое разложение углеводородов до диоксида
углерода (СО
2
) и воды (Н
2
О), оксида углерода (СО) до диоксида углерода (СО
2
);
- пурафиловый скруббер, где происходит окисление оксида азота (NO) до диоксида
азота (NO
2
);
- угольный фильтр для удаления диоксида азота (NO
2
), озона (О
3
), диоксида серы (SO
2
),
сероводорода (H
2
S) и аммиака (NH
3
);
- фильтр тонкой очистки, для удаления частиц с размером более 10 мкм.
Конструктивно генераторы представляют собой одноблочные приборы.
На лицевой панели генераторов расположены выключатель (вкл./выкл.), манометр,
регулятор давления, терморегулятор реактора и индикаторы.
На задней панели прибора расположены: разъем для подключения сети переменного
тока напряжением (230 ± 23) В, входной штуцер для подачи воздуха, выходной штуцер
нулевого газа и вентилятор.
Лист № 2
Всего листов 4

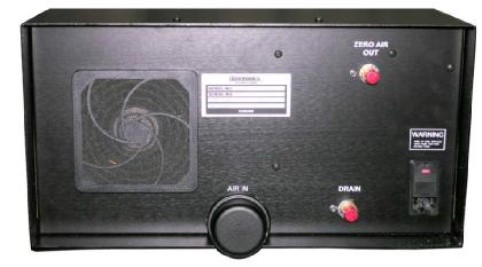

Внешний вид генераторов приведен на рисунках 1, 2.
Рисунок 1 – Передняя панель генераторовZAG 7001Рисунок 2 – Задняя панель генераторовZAG 7001
Метрологические и технические характеристики
1 Метрологические характеристики генераторов приведены в таблице 1.
не более 0,005
Объемная доля определяемой примеси
в нулевом воздухе,
Х
1)
, млн
-1
не более 0,0005
не более 0,0005
не более 0,0005
не более 0,0005
не более 0,0005
не более 0,005
не более 0,025
не более 0,05
не более 0,004
⋅
100
Таблица 1
Определяемая примесь в нулевом воздухе
на выходе генератора
Диоксид серы (SO
2
)
Сероводород (H
2
S)
Оксид азота (NO)
Диоксид азота (NO
2
)
Озон (О
3
)
Аммиак (NH
3
)
Оксид углерода (CO)
Углеводороды в пересчете на метан (СН
4
)
Формальдегид (CH
2
O)
Серосодержащие соединения (метилмеркаптан,
этилмеркаптан, диметилсульфид, сероуглерод,
диэтилсульфид, диметилдисульфид)
Примечания:
1
Х=Х
ИЗМ
Δ
0
Х
ИЗМ
,
где
Х
ИЗМ
- наибольшее допускаемое значение объемной доли примеси в нулевом воздухе на
выходе генератора при его исследованиях, млн
-1
;
Δ
0
- границы относительной погрешности измерений объемной доли примеси в нулевом воздухе
на выходе генератора (при Р = 0,99) при его исследованиях на комплексах эталонной аппаратуры,
входящих в состав ГЭТ 154-2011, %.
2 Объемная доля загрязняющих веществ в воздухе на входе генератора не должна
превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие
санитарно-гигиенические требования к воздуху рабочей зоны».
Лист № 3
Всего листов 4
2 Технические характеристики генераторов приведены в таблице 2.
210 ± 25
± 25
98
6000
Таблица 2
Параметр
Точка росы и допускаемое отклонение, ºС
Значение
минус 30 ± 5 (при расходе до 10 дм
3
/мин)
минус 10 ± 5 (при расходе от 10 до 15 дм
3
/мин)
От 1 до 15 включ.
Диапазон расхода воздуха на выходе, дм
3
/мин
Давление воздуха на выходе генератора при
объемном расходе воздуха 15 дм
3
/мин, кПа
От 300 до 480 включ.
230 ± 23
500
485
600
225
20,4
8
120
210
От 15 до 30
От 84 до 106,7
Пределы допускаемой абсолютной погрешности
поддержания давления в течение 8 ч непрерывной
работы, кПа
Температура каталитического реактора, ºС
Напряжение питания, В: при 50 Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, не более, мм:
- длина
- высота
- ширина
Масса, не более, кг
Срок службы, лет, не менее
Время прогрева, мин, не более
Максимальное выходное давление, кПа
Условия эксплуатации:
- диапазон температуры окружающего воздуха, ºС
- диапазон атмосферного давления, кПа
- относительная влажность при температуре 25 ºС,
%, не более
Средняя наработка на отказ (при доверительной
вероятности Р=0,95), ч.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации генератора и на прибор в виде
наклейки.
Комплектность средств измерений
Комплект поставки генераторов нулевого воздуха ZAG 7001 приведен в таблице 3.
Таблица 3
Наименование и условное обозначение
1 Генератор
2 Руководство по эксплуатации (с дополнением)
3 Методика поверки МП 242-1875-2015
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 242-1875-2015 «Генераторы нулевого воздуха ZAG 7001 -
рабочиеэталоны1-горазряда.Методикаповерки»,утвержденному
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «29» мая 2015 г.
Лист № 4
Всего листов 4
Основные средства поверки:
- комплексы, входящие в состав Государственного первичного эталона единиц
молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2011;
- поверочный нулевой газ (ПНГ) – гелий газообразный высокой чистоты, марки 7.0 по
ТУ 0271-001-45905715-02;
- стандартные образцы состава – газовые смеси в баллонах под давлением по
ТУ 6-16-2956-92;
- измеритель влажности газов ИВГ-1 (№ 15501-12 в Госреестре РФ), диапазон
измерений температуры точки росы от -80 до 0
о
С, пределы допускаемой абсолютной
погрешности ± 2
о
С.
- манометр эталонный МО-160-0,1 МПа-0,4 по ТУ25-05-1664-74.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Генераторы нулевого воздуха ZAG 7001 -
рабочие эталоны 1-го разряда. Методика поверки. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генераторам
нулевоговоздухаZAG7001 - рабочим эталонам 1-го разряда
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
2 Техническая документация фирмы - изготовителя.
Изготовитель
Фирма «Environnement S.A.», Франция.
Адрес - 111, bd Robespierre, BP 4513, 78304 Poissy, Cedex – France.
Тел.: +33 1.39.22.38.00; Факс: +33 1.39.65.38.08.
Заявитель
ЗАО «Экрос-Инжиниринг».
Адрес: 199178, г. Санкт-Петербург, В.О. Малый пр., д. 58, литер «А».
Тел.: (812) 322-71-77, 718-82-36. Факс: (812) 493-56-26.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01
факс: (812) 713-01-14,
электронная почта:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.С. Голубев
М.п.«____»_____________ 2015 г.
