Номер госреестра:
61757-15
Наименование СИ:
Трансформаторы тока
Обозначение типа:
RC13, RC13-100
Производитель:
Фирма "RS ISOLSEC, S.L.", Франция
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 71 шт. с зав.№ RC13-100: 13/358748/4 … 13/358748/6, 13/358748/26 … 13/358748/28, 13/358749/7 … 13/358749/12, 13/358749/51 … 13/358749/56, 13/358753/7 … 13/358753/12, 13/358753/51 … 13/358753/56; RC13: 13/358748/7 … 13/358748/9, 13/358748/10 … 13/358748/13, 13/358749/13 … 13/358749/18, 13/358749/19 … 13/358749/24, 13/358749/25 … 13/358749/26, 13/358753/13 … 13/358753/18, 13/358753/19 … 13/358753/24, 13/358753/25 … 13/358753/26
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59963
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока RC13, RC13-100
Назначение средства измерений
Трансформаторы тока RC13, RC13-100 (далее – трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Описание средства измерений
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы по принципу конструкции – шинные. С одним коэффициентом
трансформации. По числу ступеней трансформации – одноступенчатые.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет кабель,
проходящий через внутреннее окно трансформаторов. Выводы вторичных обмоток
расположены на боковой стороне корпуса трансформаторов.
Трансформаторы устанавливаются в комплектные распределительные устройства
внутренней установки электрических подстанций.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

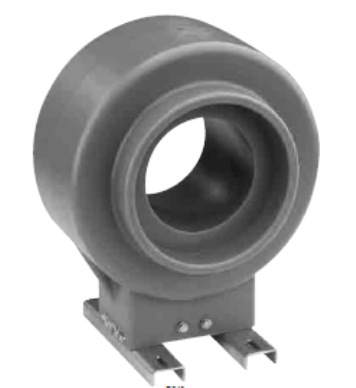

Внешний вид трансформатора тока RC13, RC13-100 представлен на рисунке 1.
Рисунок 1 – Внешний вид трансформатора тока RC13, RC13-100
Место пломбирования
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
У3
70 000
20
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
Номинальное напряжение трансформатора U
ном
, кВ
Значение
RC13-100
RC13
12
Номинальный первичный ток, А
600
Номинальный вторичный ток, А
Номинальная частота переменного тока, Гц
Класс точности вторичной обмотки для измерений и учета
51
50
-
0,5; 1
Класс точности вторичной обмотки для защиты
5P5P
-
22,5
50
25
-
25
2020
Номинальная вторичная нагрузка обмотки для измерений и
учета коэффициентом мощности cosφ
2
= 0,8, В∙А
Номинальная вторичная нагрузка обмотки для защиты
коэффициентом мощности cosφ
2
= 0,8, В∙А
Номинальный коэффициент безопасности
вторичных обмоток для измерений и учета, не более
Номинальная предельная кратность вторичной обмотки для
защиты, не менее
Климатическое исполнение и категория размещения по
ГОСТ 15150-69
Средняя наработка на отказ, ч, не менее
Срок службы до списания, лет, не менее
Габаритные размеры, мм, (длина×ширина×высота)
210×304×377
Масса трансформатора, не более, кг
36
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом трафаретной
печати и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Комплект поставки представлен в таблице 2.
Наименование и условное обозначение
Количество
65 шт.
Таблица 2
Трансформатор тока RC13, RC13-100
Зав.№№RC13-100: 13/358748/4 -13/358748/6; 13/358748/26 -13/358748/28;
13/358749/7-13/358749/12; 13/358749/51-13/358749/56;
13/358753/7-13/358753/12; 13/358753/51-13/358753/56
Зав.№№ RC13:13/358748/7 - 13/358748/9; 13/358748/10 - 13/358748/12;
13/358748/13; 13/358749/13-13/358749/18; 13/358749/19-13/358749/24;
13/358749/25 - 13/358749/26; 13/358753/13-13/358753/18; 13/358753/19-
13/358753/24; 13/358753/25 -13/358753/26
Паспорт
65 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки».
27007-04
Госреестр №
-
Таблица 3 - Основные средства поверки
Наименование
Регулируемый источник тока РИТ-5000
Трансформатор тока измерительный лабораторный ТТИ-
5000.5
Прибор сравнения КНТ-05
Магазин нагрузок МР3027
37854-08
34915-07
Сведения о методиках (методах) измерений
Сведений нет.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока RC13, RC13-100
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «RS ISOLSEC, S.L.», Франция
Адрес: 45 avenuedes Acacias, 45120 CEPOY
Тел. +33 238 85 62 62, факс +33 238 85 62 05
Email
Заявитель
ООО «ААЭМ», г. Санкт-Петербург
195197, Россия, г. Санкт-Петербург, Полюстровский пр., 43А
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» ___________ 2015 г.
