Преобразователи давления измерительные EDS 601, ГРСИ 61745-15
Номер госреестра:
61745-15
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
EDS 601
Производитель:
Фирма "HYDAC Electronic GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.10.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59951
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные EDS 601
Назначение средства измерений
Преобразователи давления измерительные EDS 601 (далее – преобразователи)
предназначены для непрерывных измерений и преобразований значений избыточного давления
гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или
напряжения.
Описание средства измерений
Под воздействием измеряемого давления происходит изменение электрического
сопротивлениятензорезистивногочувствительногоэлемента,котороеусиливаетсяи
преобразуется в унифицированный выходной сигнал постоянного тока или напряжения.
Преобразователь EDS 601 представляет собой портативный преобразователь давления,
оснащенный 4-значным цифровым дисплеем и кнопками для настройки диапазона измерений,
параметров отображения, аналогового выходного сигнала, точек переключения и др.
Фотография общего вида преобразователя представлена на рисунке 1.

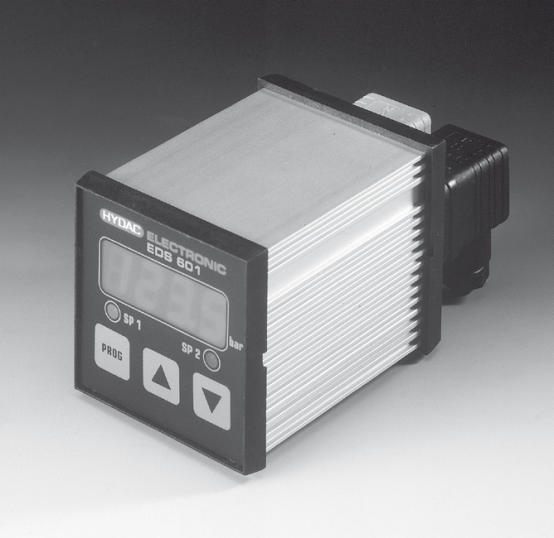

Рисунок 1 - Преобразователь давления измерительный EDS 601
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное
для обработки измерительной информации и формирования параметров выходных сигналов.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в
энергонезависимую память преобразователей в производственном цикле на заводе изготовителе
и в процессе эксплуатации изменению не подлежит.
Метрологическиехарактеристикипреобразователей,указанныевтаблице2,
нормированы с учетом встроенного ПО.
Лист № 2
Всего листов 3
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО EDS 601
Номер версии (идентификационный номер ПО) не ниже V01_R03
Цифровой идентификатор ПО не отображается
Другие идентификационные данные (если имеются) -
Конструкция преобразователей исключает возможность несанкционированного влияния
на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Наименование характеристики
Значение характеристики
± 1,0
± 0,5
Таблица 2
16; 40; 100; 250; 400; 600
(1,6; 4; 10; 25; 40; 60)
Верхние пределы измерений избыточного давления
(ВПИ), бар (МПа)
Пределыосновнойдопускаемойприведенной
погрешности (ПГ), %
Выходные сигналы
от 4 до 20 мА
от 0 до 10 В
Пределы дополнительной погрешности от влияния
изменения температуры окружающего воздуха, %/ 10° C
Напряжение питания постоянного тока, В
от 20 до 32
Диапазон рабочих температур окружающей среды, °С
Габаритные размеры, мм, не более
Масса, не более, г
от минус 25 до плюс 70
110 × 72 × 72
300
Знак утверждения типа
наносится на корпус преобразователя и на титульный лист технической документации
типографским способом.
Комплектность средства измерений
Преобразователь давления измерительный EDS 6011 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления
измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-600, ВПИ 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в разделе 6 паспорта на преобразователи давления измерительные EDS 601.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным EDS 601
1. ГОСТ22520-85«Датчикидавления,разреженияиразностидавлений
с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные.
Методика поверки»;
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
Hauptstraße 27, D-66128 Saarbrücken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail:
, Internet:
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл»
(ООО «ХЮДАК Интернешнл»)
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail:
, адрес в Интернет:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437-55-77, факс: (495) 437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ____________ 2015 г.
