Дозиметры индивидуальные со считывателем DIS (дозиметры) DBR (считыватель), ГРСИ 61741-15
Номер госреестра:
61741-15
Наименование СИ:
Дозиметры индивидуальные со считывателем
Обозначение типа:
DIS (дозиметры) DBR (считыватель)
Производитель:
Фирма "Mirion Technologies (RADOS) Oy", Финляндия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59947
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры индивидуальные DIS со считывателем DBR
Назначение средства измерений
Дозиметры индивидуальные DIS-1, DIS-1H3, EDIS-1 (далее дозиметры DIS) со
считывателем DBR-1 или DBR-2 (далее считыватели DBR) предназначены для измерения
индивидуальных эквивалентов доз Нр(10), Нр(3) и Нр(0,07) (далее индивидуальной дозы)
фотонного и бета излучений и амбиентной эквивалентной дозы Нр*(10) в окружающей среде.
Дозиметры DIS применяются в системах индивидуального контроля внешнего облучения
персонала, работающего с источниками фотонного (рентгеновского, гамма и тормозного)
излучения и бета-излучения в любых областях их использования, либо при дозиметрии
окружающей среды.
Описание средства измерений
Дозиметры DIS относятся к индивидуальным (носимым на теле) пассивным
дозиметрам.ПринципдействиядозиметровDISоснованнакомбинациисвойств
ионизационной камеры и элементов долговременного хранения электронного заряда в виде
ловушек на плавающем затворе МОП-транзистора. Дозиметры DIS, в качестве детекторов
ионизирующего излучения, содержат три герметичные ионизационные камеры - две для
измерения низких (до 4 мЗв) и средних (до 1000 мЗв) индивидуальных доз сильно
проникающего излучения Нр(10), и одну камеру - для измерения индивидуальной дозы до
1000 мЗв слабо проникающего излучения Нр(0,07) в дозиметрах DIS-1 или Нр(3) в дозиметрах
DIS-1H3. Для измерения высоких (до 40 Зв) индивидуальных доз Нр(10), Нр(3) и Нр(0,07) в
дозиметре в качестве детекторов излучения используются непосредственно два полевых
МОП - транзистора. Литиевая батарея, встроенная в корпус дозиметра, обеспечивает
необходимую для сбора заряда напряженность поля в измерительном зазоре ионизационных
камер и МОП – транзисторов.
Модификации дозиметров DIS:
·
DIS-1 – предназначен для измерения индивидуальных доз Hp(10) и Hp(0,07);
·
DIS-1H3 – предназначен для измерения индивидуальных доз Hp(10) и Hp(3);
·
EDIS-1 – предназначен для измерения амбиентной эквивалентной дозы Hp*(10) в
окружающей среде.
ПриоблучениивнешнимфотоннымизлучениемдозиметровDISфотоны
взаимодействуют с материалом стенок ионизационной камеры, при этом образованные в
результате этого взаимодействия заряженные частицы ионизируют воздух, находящийся в
объеме между стенками камеры и затвором МОП - транзистора. Бета-излучение, проходя
через тонкое окно одной из ионизационных камер, производит ионизацию непосредственно в
воздушном пространстве камеры. Заряд, созданный под воздействием ионизирующего
излучения, накапливается и хранится в ячейке памяти. Этот заряд может быть обнулен в
результате процедуры аппаратного сброса. Кроме того возможен программный сброс:
текущие значения доз записываются в память дозиметра и при последующих измерениях
принимаются за нулевой уровень.
Измерение накопленных зарядов в ионизационных камерах и МОП-транзисторах
осуществляется с помощью считывателя DBR, выполняющих функцию электрометра.
Лист № 2
Всего листов 7
Модификации считывателей DBR:
·
DBR-1 – преимущественно стационарно устанавливаемый считыватель, может выполнять
аппаратный сброс;
·
DBR-2 – переносной вариант считывателя, но способен выполнять аппаратный сброс.
На дисплее считывателя выдается информация о результатах измерения дозы сильно и
слабо проникающего излучений в единицах индивидуальных эквивалентов доз Нр(10), Нр(3) и
Нр(0,07). Также в считывателе предусмотрена возможность получения информации о
результатахизмеренийкаждойизтрехионизационныхкамериликаждогоиз
МОП - транзисторов, и о величине полной накопленной дозиметром дозы. С помощью
считывателя, используя информационное меню дисплея, можно получить информацию о:
серийном номереизмеряемого дозиметра; серийномномересчитывателя;версиях
программного обеспечения ОЗУ и ПЗУ; текущей настройке считывателя; остаточной емкости
встроенной аккумуляторной батареи; текущей дате и времени. С помощью считывателя
осуществляется сброс показаний дозиметра, который можно производить в двух режимах:
аппаратном (только DBR-1) или программном, а также вывод всей информации на принтер,
подключаемый через интерфейс RS-232. Кроме того считыватель может работать под
управлением ПК, передавая ему информацию о считанных дозах.
Фотографии общего вида приведены на рисунке 1. Для пломбировки считывателя
используется винт, расположенный на дне, как показано на рисунке 2. Дозиметр является
неразборным устройством и поэтому в пломбировке не нуждается.
абв
гд

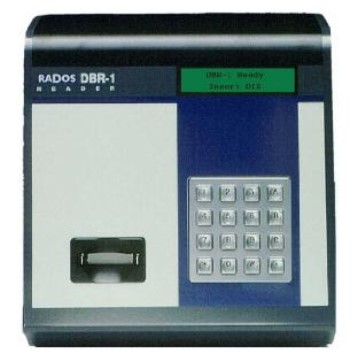

Рисунок 1 – Общий вид дозиметров DIS и считывателей DBR
а – дозиметр DIS-1, б – дозиметр EDIS-1,
в – дозиметр DIS-1H3, г – считыватель DBR-1, д – считыватель DBR-2
Лист № 3
Всего листов 7
Программное обеспечение
Программноеобеспечениенеимеетидентификационныхданных,является
неотъемлемой частью считывателей DBR и предназначено для считывания информации с
дозиметра. Программа записывается в постоянную память считывателей DBR и не может
быть изменена потребителем. Использование программы со считывателями DBR не может
повлиять на метрологические характеристики дозиметров. Идентификационные данные ПО
приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
Цифровой идентификатор ПО
Значение
RAM 1.17
--
Защита встроенногоПО отнепреднамеренныхипреднамеренныхизменений
соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические характеристики дозиметров DIS и считывателей DBR
приведены в таблице 2.
Наименование характеристики
Значение характеристики
Зв
от 10
-6
до 40
от 10
-5
до 40
от 10
-5
до 40
Таблица 2 – Основные метрологические характеристики дозиметров DIS и считывателей DBR
Единица
измерения
Диапазон измерений ИЭД дозиметров DIS
Hp(10), Нр*(10)
Hp(3)
Hp(0,07)
Рисунок 2 – Место пломбировки считывателя
Пломба
Лист № 4
Всего листов 7
Наименование характеристики
Единица
измерения
%
±(100/H), где
H измеренная доза в мкЗв
±15
±(1000/H)
±(1000/H)
±15
±20
±20
МэВ
МэВ
%
%
%
Продолжение таблицы 2
Значение характеристики
Пределы допускаемой относительной погреш-
ности измерения ИЭД фотонного излучения
дозиметров DIS:
а) В диапазоне измерения от 1 до 6 мкЗв
Hp(10), Нр*(10)
±20
±20
±20
от 0,015 до 7,0
от 0,015 до 7,0
от 0,006 до 7,0
0,80 – 2,20
0,24 – 2,20
±2
±2
±2
±2
б) В диапазоне измерения от 6 до 60 мкЗв
Hp(10), Нр*(10)
Hp(3)
Hp(0,07)
в) В диапазоне измерения от 60 мкЗв до 1 Зв
Hp(10), Нр*(10)
Hp(3)
Hp(0,07)
г)В диапазоне измерения от 1 Зв до 40 Зв
Hp(10), Нр*(10)
Hp(3)
Hp(0,07)
Диапазон энергий регистрируемого фотонного
излучения:
Hp(10), Нр*(10)
Hp(3)
Hp(0,07)
Диапазон энергий регистрируемого бета –
излучения:
Hp(3)
Hp(0,07)
Пределы дополнительной погрешности,
вызванной изменением температуры в рабочих
условиях применения дозиметра DIS от минус
10 до 15 ºC и от 25 до 50 ºС:
Hp(10)
Hp(3)
Hp(0,07)
Пределы дополнительной погрешности,
вызванной изменением температуры в рабочих
условиях применения дозиметра EDIS от минус
25 до 15 ºC и от 25 до 50 ºС:
Нр*(10)
Пределы дополнительной погрешности,
вызванной изменением температуры в рабочих
условиях применения считывателей DBR от 10
до 15 ºC и от 25 до 40 ºС:
Hp(10), Нр*(10)
Hp(3)
Hp(0,07)
±2
±6
±6
Лист № 5
Всего листов 7
Наименование характеристики
%
%
-
1,35
%
мм
кг
°С
%
Продолжение таблицы 2
Единица
измерения
Значение характеристики
±30
±30
±30
от trial 40 до 30 от
минус 50 до 10
±10
±25
44 × 44 × 12
47(95) × 49 × 13
250 × 265 × 210
250 × 80 × 280
0,024
0,043
8,5
3,1
Энергетическая зависимость чувствительности
DIS относительно энергии
137
Cs,
Hp(10), Нр*(10)
Hp(3)
Hp(0,07)
Энергетическая зависимость чувствительности
DIS относительно энергии бета излучения
90
Sr+
90
Y:
Hp(3)
Hp(0,07)
Коэффициент чувствительности к бета-
излучению
Анизотропия чувствительности DIS в диапазоне
углов от 0 до ± 60°, при энергиях
более 65 кэВ
в диапазоне энергий от 15 до 65 кэВ
Габаритные размеры,
(длина × ширина × высота)
- дозиметров DIS;
- дозиметров DIS в держателе (с клипсой);
- считыватель DBR-1;
- считыватель DBR-2
Масса, не более
- дозиметров DIS;
- дозиметров DIS в держателе;
- считывателя DBR-1;
- считывателя DBR-2
Нормальные условия эксплуатации:
- диапазон температур
- относительная влажность, не более
- атмосферное давление
°С
%
кПа
20 ± 5
90
от 70 до 106,7
Рабочие условия эксплуатации:
Диапазон температур
-дозиметр DIS-1, DIS-1H3,
- дозиметр EDIS-1,
- считыватели DВR
Относительная влажность, не более
Класс защиты дозиметров DIS
Атмосферное давление
кПа
от минус 10 до +50
от минус 25 до +50
от +10 до +40
90
IP68
от 70 до 106,7
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом.
Лист № 6
Всего листов 7
Комплектность средства измерений
В комплект поставки дозиметра входят изделия и эксплуатационные документы,
приведенные в таблице 3.
Таблица 3 – Комплект поставки дозиметра
№Наименование
Количество,
штук
1Дозиметр индивидуальный DIS1*-
2Руководство по эксплуатации 1-
3Методика поверки 1-
4Калибровочная заглушка1*-
5Считыватель DBR1*
* Поставляется по согласованному заказу, количество поставляемых единиц определяется
картой заказа.
Поверка
осуществляется в соответствии с документом МП 61741-15 «Дозиметры индивидуальные DIS
со считывателем DBR. Методика поверки», утвержденным ГЦИ СИ ОАО «СНИИП»
06.11.2014 г.
При поверке используются:
- эталонные 1 -го разряда дозиметрические поверочные установки гамма-излучения
с радионуклидными источниками
137
Cs,
60
Со,
241
Am по ГОСТ 8.087-2000, аттестованные по
индивидуальной дозе Нр(10), Нр(3) и Нр(0,07) и по амбиентной эквивалентной дозе Нр*(10);
бета-излучения с
аттестованные по
- эталонныедозиметрическиеповерочныеустановки
радионуклидными источниками из
90
Sr+
90
Y, по ГОСТ 8.035-82,
индивидуальной дозе Нр(0,07).
Межповерочный интервал – 1 год.
Сведения о методиках (методах) измерений
«Дозиметры DIS-1, DIS-1H3, EDIS-1. Руководство по эксплуатации. Номер документа
2096 6058. Версия 1.04»
Нормативные документы, устанавливающие требования к дозиметрам индивидуальным
DIS со считывателем DBR
1. ГОСТ27451-87.Средстваизмеренийионизирующихизлучений.Общие
технические условия.
2. ГОСТ 8.070-96. ГСОЕИ. Государственная поверочная схема для средств измерений
поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного
и электронного излучений.
3. ГОСТ 8.035-82. ГСОЕИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы
бета-излучения.
4. Техническая документация фирмы Mirion Technologies (RADOS) Oy.
Лист № 7
Всего листов 7
Изготовитель:
Mirion Technologies ( Trial) Oy, Финляндия PO
Box 506, FIN-20101, Turku, Finland
Телефон: +358-2-2468-4600
Факс: +358-2-468-4601
Заявитель:
ООО «НПП «РАДИКО»
249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Тел.: +7(48439) 4-97-16, 4-97-18,
Факс: +7(48439) 4-97-68,
e-mail:
Испытательный trial
Государственный центр испытаний средств измерений Открытое акционерное
общество «Специализированный научно-исследовательский институт приборостроения»
(ГЦИ СИ ОАО «СНИИП»)
Юридический адрес: РФ, 123060, Москва, ул. Расплетина, д. 5.
Телефон +7(499)198-97-00
Факс +7(499)943-00-63
E-mail:
Аттестат аккредитации ГЦИ СИ ОАО «СНИИП» по проведению испытаний средств
измерений в целях утверждения типа № 30050-11 от 30.05.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
С.С. Голубев
«___» __________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29558-15 | Дозиметры рентгеновского излучения | ДКР-АТ1103М | НПУП "Атомтех", Беларусь, г.Минск | 1 год | Перейти |
| 5668-76 | Дозиметры | ДРР-01 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 12925-91 | Дозиметры-радиометры бытовые | ДКС-01Б3 \"Аргус-01 | ПО "Электрон", г.С.-Петербург | 1 год | Перейти |
| 12422-90 | Дозиметры-радиометры бытовые | ИРД-02Б | Завод им.Петровского, Украина, г.Киев | 1 год | Перейти |
| 14960-01 | Дозиметры микропроцессорные | ДКГ-РМ1203 | СП "Полимастер" ООО, Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
