Номер госреестра:
61709-15
Наименование СИ:
Блоки обработки данных
Обозначение типа:
VEGA-03
Производитель:
ООО "Бугульминский опытный завод нефтеавтоматики" (БОЗНА), г.Бугульма
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59911
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки обработки данных «VEGA-03»
Назначение средства измерений
Блоки обработки данных «VEGA-03» (далее - блоки) предназначены для вычисления:
- объёма жидкости на узлах учёта нефти в составе турбинных счётчиков типа НОРД, МИГ и
других счётчиков-расходомеров с магнитоиндукционными датчиками НОРД-И2У-02 или
НОРД-И2У-04;
- объёма чистой нефти на узлах учёта нефти в составе счетчиков расходомеров и датчиков
влажности с частотными выходами;
- расхода жидкости;
- влажности нефти.
Описание средства измерений
Блоки обработки данных преобразуют частотные и токовые сигналы в числовое
значение расхода, объема, влажности и выдают их в зависимости от выбранного
пользователем режима на индикатор блока или внешние устройства регистрации данных.
Конструктивно блок выполнен в корпусе для монтажа в щит. На передней панели блока
расположены жидкокристаллический индикатор и кнопочный пульт управления. На задней
панели блока расположены разъем питания и разъемы входных и выходных сигналов.
Электрическая схема собрана на печатных платах, расположенных в корпусе блока. Внешний

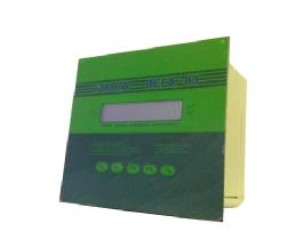

вид блоков обработки данных «VEGA-03»представлен на рисунке 1.
Рисунок 1 Внешний вид блоков обработки данных «VEGA-03»
Лист № 2
Всего листов 5
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если имеются
2
soft VER 2.02 *** hard 1.20
2.02
D684h / 00FEh
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – высокий (в соответствии с Р 50.2.077-2014).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Метрологические и технические характеристики
1.Пределыотносительнойпогрешностипреобразования входных частотных
сигналов в диапазоне от 16 до 5000 Гц по каналам измерений объема, расхода,
влажностиипо каналувыходныхэлектрическихсигналовпередачиединицы
объема, %, не более
±
0,01
2.Параметры отсчетного устройства канала измерения объема:
- измерение объема, м
3
от 0,001 до 999999,999
- цена единицы младшего разряда, м
3
0,001
- число разрядов, 9
- представление числа, с фиксированной запятой
3.Параметры отсчетного устройства канала измерения расхода:
- измерение расхода, м
3
/чот 0,001 до 999999,999
- цена единицы младшего разряда, м
3
/ч 0,001
- число разрядов, 9
- представление числа, с фиксированной запятой
4.Параметры отсчетного устройства канала измерения влажности:
- измерение влажности, %от 0,1 до 100,0
- цена единицы младшего разряда, % 0,1 - число
разрядов, 4 - представление числа,
с фиксированной запятой 5.Параметры
цепей дистанционных сигналов пуска и останова накопления
информации:
- входное сопротивление, кОм, не менее10
- входная емкость, пФ, не более50
- длительность, мкс, не менее10
- амплитуда входного импульса от 3 до 15 В, активный уровень - низкий
6.Параметры входных сигналов от ТПР и влагомера:
- уровень логической «1», В(12
±
2,4)
- уровень логического «0», В, не более 0,6
- длительность - не менее 100 мс, активный уровень - логическая «1»
Лист № 3
Всего листов 5
7.Параметры выходных сигналов объема жидкости в систему телеметрии:
а) с электрическим носителем:
- уровень логической «1», В(12
±
2,4)
- уровень логического «0», В, не более 0,6
- длительность - (2 … 999) мс, активный уровень – логическая «1»
б) с носителем в виде замыкающего контакта:
- длительность - (2 … 999) мс
8.Выходной токовый сигнал текущего расхода - от 4 до 20 мА (на внешней нагрузке
0 … 500 Ом)
11. Выходной токовый сигнал текущей влажности - от 4 до 20 мА (на внешней нагрузке
0 … 500 Ом)
9.Относительнаяпогрешность преобразования входных и выходных токовых
сигналов в диапазоне от 4 до 20 мА, %, не более
±
0,5
10. Длина линии связи соединяющая датчики с блоком, м, не более500
11. Электрические параметры линии связи:
1) по каналу измерения объема:
- максимально допустимая емкость, мкФ, не более0,3
- максимально допустимая индуктивность, мГн, не более 1
2) по каналу измерения влажности:
- максимально допустимая емкость, мкФ, не более4,9
- максимально допустимая индуктивность, мГн, не более 100
12. Параметры питающей сети:
+22
- напряжение, В220
-33
- частота, Гц50
±
1
13. Потребляемая мощность, ВА, не более 5
14. Габаритные размеры, мм, не более 206х190х113
15. Масса, кг, не более 1,5
16. Степень защиты блока от проникновения воды, пыли и посторонних твердых тел по
ГОСТ 14254-96 – IР54.
17. Электрическая прочность изоляции силовых цепей относительнокорпуса блока
должна выдерживать в течение одной минуты действие испытательного напряжения
синусоидальной формы частотой 50 Гц и амплитудой не менее 1500 В.
18. Сопротивление изоляции силовых цепей относительно друг друга должно быть не
менее 20 МОм.
19. Температура окружающей среды, °С от +5 до +40
20. Средняя наработка на отказ, час, не менее 24000
21. Средний срок службы, лет, не менее 8
Знак утверждения типа
наносится на заднюю панель блока, титульный лист паспорта и руководства по
эксплуатации типографским способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплект поставки блока должен соответствовать таблице 2.
Таблица 2
НаименованиеОбозначениеКоличество, шт
Блок обработки данных «VEGA-03»407213.00.00.0001
Вставка плавкая 1 АВП1-1 1А1
Блок обработки данных «VEGA-03».
Паспорт
407213.00.00.000 ПС1
407213.00.00.000 РЭ1
Блок обработки данных«VEGA-03».
Руководство по эксплуатации
Блок обработки данных«VEGA-03».
Методика поверки
407213.00.00.000 МП1
Поверка
осуществляется по документу 407213.00.00.000 МП МП «ГСИ. Блоки обработки данных
«VEGA-03» Методика поверки», утвержденному ФБУ "ЦСМ Татарстан" 03.08.2015 г.
Перечень основных СИ, применяемых для поверки блоков:
1.Прибор эталонный Пульсар-01К рабочий эталон 1 разряда:
Установка значения тока,
в диапазоне, мАот 0 до 20
установка значения частоты
в диапазоне, Гц от 10 до 12000
предел основной погрешности %: ± 0,015
2.Магазин сопротивлений Р4831 рабочий эталон 3 разряда:
диапазон показаний, Ом от 0,021 до 111111,110
класс точности 0,02
3.Делитель частоты Ф5093:
диапазон частот, МГц от 0,1 до 1
погрешность счета импульсов, импульс +
1
4.Источник питания Б5-46М:
выходное напряжение, В от 0 до 30
ток нагрузки, А от 0 до 5
погрешность установки выходного напряжения: 0,2% Uуст + 2 емр
5.Амперметр переносной Э59
диапазон измерения, мА от 0 до 200
класс точности 0,5
6.Счетчик импульсов микропроцессорный СИ30:
диапазон частот входных импульсов, Гцот 10 до 10000
предел допускаемой основной абсолютной
погрешности измерения импульсов при К=1,ед. младш. разряда+
1
Сведения о методиках (методах) измерений
изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации
407213.00.00.000 РЭ.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к блокам
обработки данных «VEGA-03»
1. ГОСТ 8.022-91 Государственная система обеспечения единства измерений.
"Государственный первичный эталон и государственная поверочная схема для средств
измерений силы постоянного электрического тока в диапазоне 1∙10-16÷30 А".
2. ГОСТ 8.129-2013 "Государственная поверочная схема для средств измерений
времени и частоты".
3. ГОСТ 12.2.007.0-75 «ССБТ. Изделия электрические. Общие требования
безопасности».
4. ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для
различныхклиматическихрайонов.Категории,условияэксплуатации,храненияи
транспортирования в части воздействия климатических факторов внешней среды».
5.ГОСТ 30852.10-2002 «Электрооборудование взрывозащищённое. Часть II.
Искробезопасная электрическая цепь «i».
6. Технические условия 407213.00.00.000 ТУ «Блок обработки данных «VEGA-03».
Изготовитель
ООО «Бугульминский опытный завод нефтеавтоматики»
423230, Татарстан, г. Бугульма, ул. Воровского, 41
ИНН 1645019887/КПП 164501001
Т / ф: (8-85594 ) 9-45-15
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»),
адрес: 420029, Россия, РТ, г. Казань, ул. Журналистов, д.24,
тел/факс: (843) 291-08-33
e-mail:
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» ___________2015 г.
