Приемники измерительные ENENSYS Referee II, ГРСИ 61704-15
Номер госреестра:
61704-15
Наименование СИ:
Приемники измерительные
Обозначение типа:
ENENSYS Referee II
Производитель:
Фирма "ENENSYS Technologies", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59906
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники измерительные ENENSYS Referee II
Назначение средства измерений
Приемники измерительные ENENSYS Referee II (далее – приемники) предназначены для
измерения уровня, модуляционных ошибок и отношения сигнала к шуму для цифровых
телевизионных сигналов стандартов DVB-T2, DVB-T2 lite (1.3.1) и DVB-T.
Описание средства измерений

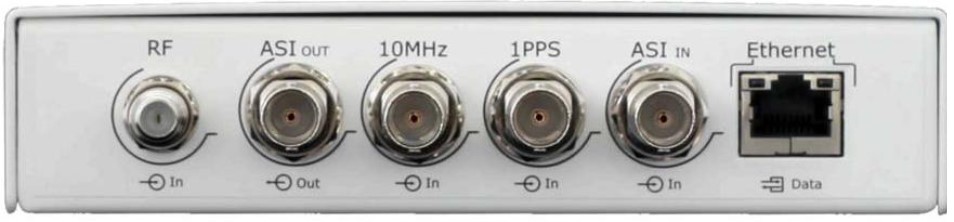

Рисунок 2 – обратная сторона прибора
Приемники измерительные ENENSYS Referee II представляют собой устройство
компании ENENSYS подключаемое к компьютеру (ноутбуку). Программное обеспечение

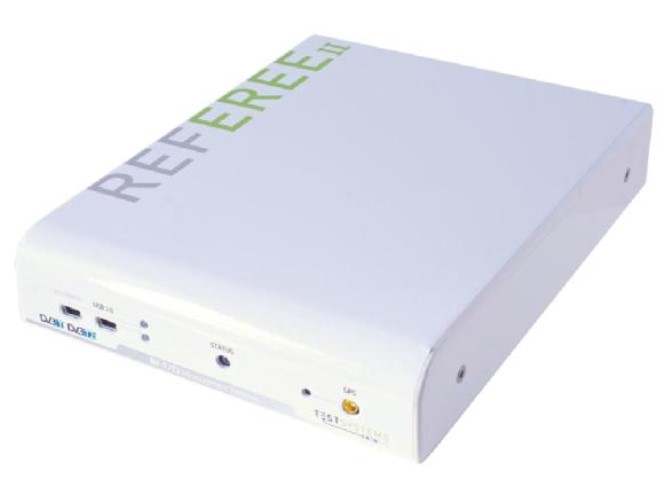

Рисунок 1 – Общий вид прибора
Место пломбировки
Лист № 2
Всего листов 4
приемников «DiviSuite» предоставляет возможность проводить измерения уровня сигнала,
модуляционных ошибок (mer), отношения сигнала к шуму, а также, проводить анализ и
мониторинг радиочастотных сигналов стандартов MPEG2-TS, DVB, ATSC и ISDB. Кроме
того, программное обеспечение «DiviSuite» также поддерживает сбор данных в режиме
реального времени, анализ данных в режиме offline и декодирование HD, SD MPEG2/MPEG4,
H264 видеосигналов.
Принцип действия приборов в режиме анализатора спектра основан на методе
последовательногоанализасигналасиндикациейпараметроввходногосигналанаэкранемонитора.
Центральный процессор прибора обеспечивает прием команд оператора, вводимых с
клавиатурыкомпьютера,преобразованиеданных,отображениеихнадисплееи
взаимодействие с внешними устройствами.
Питание прибора осуществляется по каналу USB от компьютера.
Программное обеспечение «DiviSuite» состоит из базового приложения DiviSuite Basic,
которое может быть расширено за счет активизации дополнительных программных модулей
(далее плагинов), таких, как для мониторинга радиочастотных сигналов (плагин RFScope),
анализа MPEG2-TS (плагин TS Analyzer) и анализа T2-MI (плагин T2-MI Analyzer).
Приемники измерительные ENENSYS Referee II в режиме реального времени
поддерживают стандартные форматы SD и HD (а также специальные форматы), закодированные
в соответствии со стандартами MPEG-1/2, MPEG4 ASP, MPEG4 AVC (H.264).
Плагин RF Scope реализует функции мониторинга качества радиочастотных сигналов
DiviSuite. Этот плагин в режиме реального времени контролирует параметры входящих
радиочастотных сигналов:
• Состояние демодуляции
• Уровень сигнала, SNR (отношение сигнал/шум), MER (интенсивность ошибок
модуляции)
• Импульсная характеристика (эхо-сигналы)
• Интенсивности битовых ошибок: итерация по алгоритму LDPC и интенсивность
битовых ошибок BCH в DVB-T2
• Диаграмма реализуемых состояний сигналов
• Параметрымодуляции: сигнализациянауровнеL1 вDVB-T2 (параметрымодуляцииPLP …)
Плагин TS Analyzer представляет собой инструментальное средство анализа
транспортного потока стандарта MPEG2. Плагин TS Analyzer обеспечивает анализ
содержимого потока посредством декодирования таблиц системной информации (SI). В
дополнение к функции анализа PID приложения DiviSuite Basic анализ потока может
выполняться с помощью таблиц (PAT, PMT, EIT).
Анализ потока выполняется в соответствии с требованиями стандарта ETSI TR 101 290
уровни 1, 2 и 3 (высокий, средний, низкий приоритет). Также в этом режиме выполняются
измерения точности PCR, обеспечивающие отображение значений в режиме реального
времени, а также графическое отображение хронологических данных и графическое
отображение параметров точности PCR.
Плагин T2-MI Analyzer представляет собой инструментальное средство мониторинга
интерфейса модулятора DVB-T2. Этот плагин поддерживает мониторинг параметров DVB-T2
в режиме реального времени и демультиплексирование контента PLP. Затем этот контент
может быть проанализирован в режиме реального времени с использованием плагина TS
Analyzer, может быть выполнено его декодирование и отображение параметров.
Мониторинг T2-MI включает в себя анализ сигнала формата T2-MI, анализ кадров
формата T2 (суперкадр T2, структура кадра T2, кадры BB…), декодирование сигналов
формата L1 (предварительная и пост-обработка на уровне L1, параметры модуляции PLP…) и
анализ временных меток T2-MI.
Программное обеспечение
Конструкция приемников обеспечивает ограничение доступа к программному
Лист № 3
Всего листов 4
обеспечению, в целях предотвращения несанкционированных настроек и вмешательств,
которые могут привести к искажениям результатов измерений, уровень защиты программного
обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
DiviSuite
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления
не ниже 2.1
2BE623473736B6C4F5341967B4C58A6D
MD5
Диапазон, погрешность
178-226, 474-862
от минус 85 до плюс 5
± 1
± 1
± 1
Метрологические и технические характеристики
Таблица 2
Параметр
Диапазон частот, МГц
Диапазон измерения уровня входного сигнала, дБмВт
1
Пределы допускаемой абсолютной погрешности
измерения уровня входного сигнала, дБмВт
Пределы допускаемой относительной погрешности
измерения соотношениясигнал/ шум, дБвдиапазоне:
для стандарта DVB-T2 от 0 до 40 дБ;
для стандарта DVB-T от 0 до 31 дБ
Пределы допускаемой относительной погрешности
измерения коэффициента модуляционных ошибок, дБ
в диапазоне от 0 до 40 дБ
Условия эксплуатации:
температура,
0
С
Габариты (длина х ширина х высота), мм
Масса, не более, кг
от 0 до плюс 55
210 х 153 х 35
0,7
Примечание
1. дБмВт означает дБ относительно 1 мВт
Знак утверждения типа
Знак утверждения типа наносится способом печати на самоклеющейся пленке.
Этикетка размещается на задней панели приемников измерительных ENENSYS Referee II.
На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят
типографским способом.
Комплектность средства измерений
Примечание
Комплект поставки прибора приведен в таблице 3.
Таблица 3
Наименование, тип
Упаковочная коробка
Приемник измерительный ENENSYS Referee II
Руководство по эксплуатации
Количество, шт
1
1
1
Брошюра (USB диск)
Методика поверки МП РТ 2284-2015
1
Лист № 4 Trial
листов 4
Поверка
осуществляется по документу МП РТ 2284 – 2015 «Приемники измерительные ENENSYS
Referee II. Методика поверки», утвержденному ФБУ «Ростест-Москва» 06 мая 2015 г.
Основное оборудование необходимое для поверки:
-тестер телерадиовещательный R&S SFE, Госреестр № 43199-09
(
диапазон частот от 100 кГц до 2,5 ГГц);
-анализатор телевизионный R&S ETL, Госреестр № 38441-08
(диапазончастот500 кГц- 3 ГГц, диапазонизмерений уровня сигналаот5 дБмкВ до127 дБмкВ).
Сведения о методиках (методах) измерений
Методы измерений с помощью приемников измерительных ENENSYS Referee II
указаны в эксплуатационном документе «Приемники измерительные ENENSYS Referee II.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приемникам
измерительным ENENSYS Referee II
ГОСТ Р 53530-2009 Телевидение вещательное цифровое. Основные параметры.
Технические требования.
Техническая документация фирмы изготовителя.
Изготовитель
Фирма «ENENSYS Technologies», Франция.
Адрес: 6 rue de la Carriere, CS37734, 35577 Cesson-Sevigne cedex, FRANCE
Тел. +33 810 36 36 79, mail:
Заявитель
Общество с ограниченным ответственностью «СертСЕ».
Адрес: 125315, г. Москва, ул. Часовая д.24, стр.2, офис 301.
Тел. +7 (795) 505-41-28
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д. 31
Телефон: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений
в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___»_____________2015 г.
