ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы опорные рубидиевые Р400/01
Назначение средства измерений
Генераторы опорные рубидиевые Р400/01 (далее - генераторы) предназначены для
формированияивыдачипотребителювысокостабильного,спектральночистого
синусоидального сигнала частотой 10 МГц.
Описание средства измерений
Конструктивно генератор выполнен в виде блока в металлическом корпусе. Генератор
функционально состоит из кварцевого генератора, дискриминатора рубидиевого, системы
автоматической подстройки частоты, системы термостатирования, стабилизатора напряжения.
Принцип действия генераторов основан на автоматической подстройке частоты
кварцевого генератора к значению частоты, определяемому атомной линией двойного
радиооптического резонанса квантового дискриминатора частоты на парах изотопа щелочного
металла Rb
87
.
Место нанесения наклейки «знак утверждения типа» и схема пломбировки генератора
от несанкционированного доступа приведены на рисунке 1.

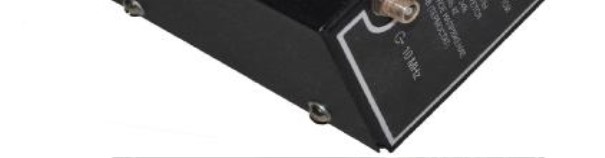

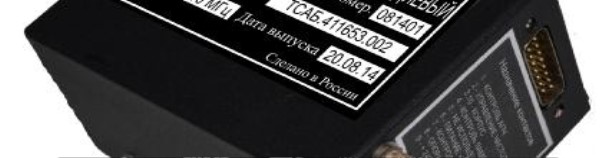

Рисунок 1 – Внешний вид генератора
Место нанесения наклейки «знак утверждения типа»
Место пломбировки от несанкционированного доступа
лист № 2
всего листов 4
Метрологические и технические характеристики
Наименование параметра или характеристики
от 0,6 до 1,2
± 5,0·10
–11
± 4,8·10
–10
3,0·10
–11
1,0·10
–11
3,0·10
–12
5,0·10
–12
1,0·10
–11
Метрологические и технические характеристики генераторов приведены в таблице 1.
Таблица 1
Номинальное значение частоты выходного сигнала, МГц
Значение
характеристики
10
Среднее квадратическое значение напряжения выходного сигнала на
нагрузке (50±2) Ом, В
Пределы допускаемой основной относительной погрешности по частоте:
при выпуске
на интервале времени между поверками 12 месяцев
Пределыдопускаемойотносительнойпогрешностивоспроизведения
частоты от включения к включению (через 24 ч после включения)
± 2,0·10
–11
Пределы допускаемого относительного среднего изменения частоты за
интервал времени измерений 1 сутки± 2,0·10
–12
Среднееквадратическоеотносительноедвухвыборочноеотклонение
частоты выходного сигнала, не более:
- для интервала времени измерений 1 с
- для интервала времени измерений 10 с
- для интервала времени измерений 100 с
- для интервала времени измерений 1 ч
- для интервала времени измерений 1 сутки
± 7,0·10
–12
30
минус 130
минус 140
минус 145
от 22 до 28;
1,5
15
20
15
112×84×54
0,7
Пределы допускаемой дополнительной относительной погрешности по
частоте при изменении температуры окружающий среды на 1 °С в
диапазоне рабочих температур
Уровень гармонических составляющих в спектре выходного сигнала, дБ,
не менее
Спектральная плотность мощности фазовых шумов в одной боковой полосе
спектра выходного сигнала, дБ/Гц, не более:
- при отстройке от несущей частоты на 110 Гц
- при отстройке от несущей частоты на 1 кГц
- при отстройке от несущей частоты на 10 кГц
Параметры питания от сети постоянного тока:
- напряжение, В
- ток, А, не более
Время прогрева, мин, не более
Потребляемая мощность, Вт, не более
в режиме прогрева
в установившемся режиме
Габаритные размеры (длина х ширина х высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность при температуре воздуха 25 ºС, %
- атмосферное давление, кПа
от 5 до 40
до 90
от 70 до 106,7
лист № 3
всего листов 4
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
лицевую панель генератора методом наклейки.
Комплектность средства измерений
Комплект поставки генератора включает:
- генератор опорный рубидиевый Р400/01 – 1 шт.;
- кабель высокочастотный – 1 шт.;
- розетка DB-15F – 1 шт.;
- формуляр – 1 бр.;
- комплект эксплуатационной документации – 1 к-т.
Поверка
проводится в соответствии с разделом 7 «Методика поверки» документа «Генератор опорный
рубидиевый Р400/1. Руководство по эксплуатации ТСАБ.411653.002РЭ», утвержденным
начальником ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 07 мая 2015 г.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (Рег. № 23671-14) пределы
допускаемой относительной погрешности по частоте на интервале 1 год ± 1,5·10
–12
;
- частотомер универсальный CNT-90 (Рег. № 41567-09) диапазон частот измеряемых
сигналов от 0,001 Гц до 300 МГц;
- осциллограф цифровой MSO 6104A (Рег. № 30681-13) пределы допускаемой
абсолютной погрешности курсорных измерений в канале вертикального отклонения от полной
шкалы(8 делений):± 0,096 Впри установленномкоэффициентеотклонения 0,5 В/дел;
- компаратор частотный Ч7-1014/1 (Рег. № 58737-14), пределы допускаемой основной
относительнойпогрешности(среднееквадратическоеотносительноедвухвыборочное
отклонение) измерений частоты,вносимой за интервал времени измерений 1 с
не более 2·10
-
12
.
Сведения о методиках (методах) измерений
ТСАБ.411653.002РЭ. «Генератор опорный рубидиевый Р400/01. Руководство по
эксплуатации».
Нормативные документы, устанавливающие требования к генераторам опорным
рубидиевым Р400/01
1. ГОСТ 8.129-2013 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений времени и частоты».
2. ТСАБ.411653.002ТУ. «Генератор опорный рубидиевый Р400/01. Технические
условия».
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«ГНОМОН» (ООО «НПП «ГНОМОН»), г. Нижний Новгород.
ИНН 5262271110
Юридический (почтовый) адрес: 603105, г. Нижний Новгород, ул. Ошарская, 67.
Телефон: (831) 278-49-22, факс: (831) 278-49-22
лист № 4
всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический(почтовый)адрес:141006,Московскаяобласть,г.Мытищи,
ул. Комарова, 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_______________2015 г.
