Приложение к свидетельству № 59887
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры моделей дефектов СОПР-ЧМК-01
Назначение средства измерений
Меры моделей дефектов СОПР-ЧМК-01 (далее – меры), предназначены для хранения и
передачи физической величины заданных геометрических размеров искусственных дефектов на
поверхности для проведения поверки, калибровки, настройки проверки чувствительности
(уровняфиксации)ультразвуковогоконтроля(УЗК),вихретоковогоконтроля(ВТК),
определения статических и динамических характеристик аппаратуры неразрушающего контроля
(НК) по ГОСТ 23667-85, ГОСТ 8.283-78, ГОСТ 51685-13, ГОСТ Р 55497-13, EN 13674-1:2011.
Описание средства измерений
Принципдействияоснованнапередачизаданныхгеометрическихразмеров
искусственных дефектов, нанесённых на железнодорожный рельс.
Меры представляют собой набор металлических рельс с нанесенными на них моделями
дефектов (далее - МД).

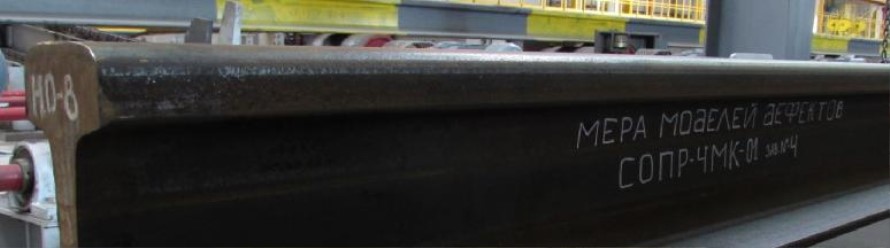

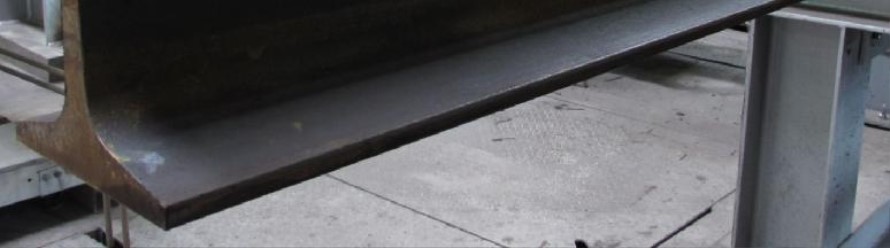

Рисунок 1 – Общий вид
Мера может быть изготовлена из термоупрочненных или нетермоупрочненных рельс типа
Р50, Р65, Р75, Р65К, ОР50, ОР65, 46Е1, 49Е1, 50Е1, 52Е1, 54Е1, 55Е1, 60Е1, 60Е2 и др.
МД абвгде, нанесённые на меру, обозначаются в соответствии с таблицей 1.
Таблица 1
№п.п.Обозначение
1а
Описание
U – дефект, выполненный в виде сверления, предназначенный для
проверки средств измерений УЗК
М–дефект,выполненныйввидегруппысверлений,
предназначенный для проверки средств измерений УЗК
Е – дефект, выполненный в виде пропила предназначенный для
проверки средств измерений ВТК
2б
3в
4г
5д
6е
Лист № 2
Всего листов 7
H – дефект выполнен сверху головки рельса
R – дефект выполнен на верхней выкружке головки рельса
S – дефект выполнен сбоку головки рельса
W – дефект выполнен в шейке рельса
G – дефект выполнен сбоку пера подошвы рельса
B – дефект выполнен на подошве рельса
А – дефект расположен поперечно к оси симметрии головки рельса
L – дефект расположен продольно к оси симметрии рельса
Т – дефект выполнен в виде сквозного отверстия (только для
дефектов U)
F – дефект выполнен в виде плоскодонного отражателя (только для
дефектов U)
Для МД UHF: 1 – плоскодонное отверстие глубиной 15 мм,
выполненное под углом (8 ± 1)º к оси дефектов;
2 – плоскодонное отверстие глубиной 15 мм, выполненное под
углом 90º к противоположной грани головки.
Для МД UWF: (1-6) расположение дефекта на шейке рельса.
Для МД E: 1 – дефект длиной 10 мм; 2 – дефект длиной 20 мм
P (1-3) – расположение дефекта
F – дефект выполнен в начале рельса
B – дефект выполнен в конце рельса
Для дефектов, выполненных в середине рельса, обозначение не
применяется
± 0,05
Метрологические и технические характеристики
Основные метрологические и технические характеристики мер приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение
Длина меры, м, не менее 12
Косина реза торцов меры, мм, не более 0,6
Пределы допускаемой абсолютной погрешности косины реза торцов
меры, мм
Значения расстояний до осей симметрии МД, мм:
- для МД UHTF, UHF1P1F, UHF1P3F, UHF2P1F, UHF2P3F, UWTF,От 50 до 1000
UWF1F, UWF2F, UWF3F, UWF4F, UWF5F, UWF6F, MHF, MWF,
EHL1P1F, EHL1P2F, EHL1P3F, EHA1P1F, EHA1P2F, EHA1P3F,
EHL2P1F, EHL2P2F, EHL2P3F, EHA2P1F, EHA2P2F, EHA2P3F,
EBL1P1F, EBL1P2F, EBL1P3F, EBA1P1F, EBA1P2F, EBA1P3F,
EBL2P1F, EBL2P2F, EBL2P3F, EBA2P1F, EBA2P2F, EBA2P3F,
ERA1P1F, ERA1P3F, ESL1P1F, ESL1P3F, ESA1P1F, ESA1P3F,
EGA1P1F, EGA1P3F от переднего торца меры
- для МД UHTB, UHF1P1B, UHF1P3B, UHF2P1B, UHF2P3B, UWTB,
UWF1B, UWF2B, UWF3B, UWF4B, UWF5B, UWF6B, MHB, MWB,От 50 до 1000
EHL1P1B, EHL1P2B, EHL1P3B, EHA1P1B, EHA1P2B, EHA1P3B,
EHL2P1B, EHL2P2B, EHL2P3B, EHA2P1B, EHA2P2B, EHA2P3B,
EBL1P1B, EBL1P2B, EBL1P3B, EBA1P1B, EBA1P2B, EBA1P3B,
EBL2P1B, EBL2P2B, EBL2P3B, EBA2P1B, EBA2P2B, EBA2P3B,
ERA1P1B, ERA1P3B, ESL1P1B, ESL1P3B, ESA1P1B, ESA1P3B,
EGA1P1B, EGA1P3B от заднего торца меры
- для МД UHT, UHF1P1, UHF1P3, UHF2P1, UHF2P3, UWT, UWF1,От 3000 до 15000
UWF2, UWF3, UWF4, UWF5, UWF6, EHL1P1, EHL1P2, EHL1P3,
± 5
± 0,1
20 ± 1
10 ± 0,5
45 ± 2
± 0,3
1 ± 0,15
1,5 ± 0,1
Лист № 3
Всего листов 7
0,5 ± 0,1
EHL2P1, EHL2P2, EHL2P3, EHA1P1, EHA1P2, EHA1P3, EHA2P1,
EHA2P2, EHA2P3, EBL1P1, EBL1P2, EBL1P3, EBL2P1, EBL2P2,
EBL2P3, EBA1P1, EBA1P2, EBA1P3, EBA2P1, EBA2P2, EBA2P3,
ERA1P1, ERA1P3, ESL1P1, ESL1P3, ESL2P1, ESL2P3, ESA1P1, ESA1P3,
ESA2P1, ESA2P3, EGA1P1, EGA1P3 от переднего торца меры
Пределы допускаемой абсолютной погрешности расстояния от торцов
меры до оси симметрии МД, мм
Номинальное значение ширины МД типа E* и его отклонение, мм
Пределы допускаемой абсолютной погрешности ширины МД типа Е*,
мм
Номинальное значение длины МД типа Е* и его отклонение, мм:
- для МД EHL2P1F, EHL2P2F, EHL2P3F, EHA2P1F, EHA2P2F,
EHA2P3F, EBL2P1F, EBL2P2F, EBL2P3F, EBA2P1F, EBA2P2F,
EBA2P3F, EHL2P1B, EHL2P2B, EHL2P3B, EHA2P1B, EHA2P2B,
EHA2P3B, EBL2P1B, EBL2P2B, EBL2P3B, EBA2P1B, EBA2P2B,
EBA2P3B, EHL2P1, EHL2P2, EHL2P3 EHA2P1, EHA2P2, EHA2P3,
EBL2P1, EBL2P2, EBL2P3, EBA2P1, EBA2P2, EBA2P3, ESL2P1,
ESL2P3, ESA2P1, ESA2P3
- для МД EHL1P1F, EHL1P2F, EHL1P3F, EHA1P1F, EHA1P2F,
EHA1P3F, EBL1P1F, EBL1P2F, EBL1P3F, EBA1P1F, EBA1P2F,
EBA1P3F, EHL1P1B, EHL1P2B, EHL1P3B, EHA1P1B, EHA1P2B,
EHA1P3B, EBL1P1B,EBL1P2B, EBL1P3B, EBA1P1B,EBA1P2B,
EBA1P3B, EHL1P1, EHL1P2, EHL1P3, EHA1P1, EHA1P2, EHA1P3,
EBL1P1, EBL1P2, EBL1P3, EBA1P1, EBA1P2, EBA1P3, ERA1P1F,
ERA1P3F, ERA1P1B, ERA1P3B, ERA1P1, ERA1P3, ESL1P1F, ESL1P3F,
ESL1P1B, ESL1P3B, ESL1P1 ESL1P3, ESA1P1F, ESA1P3F, ESA1P1B,
ESA1P3B, ESA1P1, ESA1P3, EGA1P1F, EGA1P3F, EGA1P1B, EGA1P3B,
EGA1P1, EGA1P3
Номинальное значение длины группы сверлений MH, MHF, MHB, MW
MWF, MWB и его отклонение, мм
Пределы допускаемой абсолютной погрешности длины МД типа Е* и
групп сверлений MH, MHF, MHB, MW, MWF, MWB, мм
Номинальное значение глубины МД и его отклонение, мм:
- для МД EHL2P1F, EHL2P2F, EHL2P3F, EHA2P1F, EHA2P2F,
EHA2P3F, EBL2P1F, EBL2P2F, EBL2P3F, EBA2P1F, EBA2P2F,
EBA2P3F, EHL2P1B, EHL2P2B, EHL2P3B, EHA2P1B, EHA2P2B,
EHA2P3B, EBL2P1B, EBL2P2B, EBL2P3B, EBA2P1B, EBA2P2B,
EBA2P3B, EHL2P1, EHL2P2, EHL2P3 EHA2P1, EHA2P2, EHA2P3,
EBL2P1, EBL2P2, EBL2P3, EBA2P1, EBA2P2, EBA2P3, ESL2P1,
ESL2P3, ESA2P1, ESA2P3
- для МД EHL1P1F, EHL1P2F, EHL1P3F, EHA1P1F, EHA1P2F,
EHA1P3F, EBL1P1F, EBL1P2F, EBL1P3F, EBA1P1F, EBA1P2F,
EBA1P3F, EHL1P1B, EHL1P2B, EHL1P3B, EHA1P1B, EHA1P2B,
EHA1P3B, EBL1P1B,EBL1P2B, EBL1P3B, EBA1P1B,EBA1P2B,
EBA1P3B, EHL1P1, EHL1P2, EHL1P3, EHA1P1, EHA1P2, EHA1P3,
EBL1P1, EBL1P2, EBL1P3, EBA1P1, EBA1P2, EBA1P3, ERA1P1F,
ERA1P3F, ERA1P1B, ERA1P3B, ERA1P1, ERA1P3, ESL1P1F, ESL1P3F,
ESL1P1B, ESL1P3B, ESL1P1 ESL1P3, ESA1P1F, ESA1P3F, ESA1P1B,
ESA1P3B, ESA1P1, ESA1P3, EGA1P1F, EGA1P3F, EGA1P1B, EGA1P3B,
EGA1P1, EGA1P3
- для МД UHTF, UWTF, UHT, UWT, UHTB, UWTB trial сверлений
15 ± 1,3
± 0,1
± 0,2
± 0,4
От 15 до 25
От 5 до 25
От 10 до 25
От 5 до 25
MW, MWF, MWB
- для МД UHF1P1F, UHF1P3F, UHF2P1F, UHF2P3F, UHF1P1, UHF1P3,
UHF2P1, UHF2P3, UHF1P1B, UHF1P3B, UHF2P1B, UHF2P3B
- для групп сверлений MH, MHF, MHB
- для МД UWF1, UWF2, UWF3, UWF4, UWF5, UWF6, UWF1F, UWF2F,
UWF3F, UWF4F, UWF5F, UWF6F, UWF1B, UWF2B, UWF3B, UWF4B,
UWF5B, UWF6B
Лист № 4
Всего листов 7
сквозное
45 ± 1
(e/2) ± 1
гдеe-толщина
шейки рельса, мм
4,5 ± 0,5
2
От минус 2 до
плюс 2
От минус 2 до
плюс 2
Пределы допускаемой абсолютной погрешности глубины, мм:
- для МД типа Е*
- для МД UHF1P1F, UHF1P3F, UHF2P1F, UHF2P3F, UHF1P1, UHF1P3,
UHF2P1, UHF2P3, UHF1P1B, UHF1P3B, UHF2P1B, UHF2P3B, UWF1,
UWF2, UWF3, UWF4, UWF5, UWF6, UWF1F, UWF2F, UWF3F, UWF4F,
UWF5F, UWF6F, UWF1B, UWF2B, UWF3B, UWF4B, UWF5B, UWF6B
для группы сверлений MH, MHF, MHB
Значение диаметра МД, мм:
- для группы сверлений MH, MHF, MHB, MW, MWF, MWB
- для МД UHT, UHF1, UHF2, UWT, UWF
Пределы допускаемой абсолютной погрешности диаметра, мм:
- для группы сверлений MHF, MHB, MWF, MWB
- для МД типа U**
Смещение оси симметрии МД относительно оси симметрии головки
рельса, мм:
- для МД EHA1P2F, EHA2P2F, EHL1P2F, EHL2P2F, EHL1P2, EHL2P2,
EHA1P2, EHA2P2, EHL1P2B, EHA1P2B, EHL2P2B, EHA2P2B
Смещение оси симметрии МД относительно оси симметрии подошвы
рельса, мм:
- для МД EBL1P2F, EBA1P2F, EBL2P2F, EBA2P2F, EBL1P2, EBL2P2,
EBA1P2, EBA2P2, EBL1P2B, EBA1P2B, EBL2P2B, EBA2P2B
Пределы допускаемой абсолютной погрешности смещения оси
симметрии МД относительно оси симметрии головки и подошвы рельса,
мм
Значение расстояния от оси симметрии головки рельса до дальнего края
участка паза с рабочей глубиной модели дефекта, мм:
- для МД EHA1P1F, EHA1P3F, EHA2P1F, EHA2P3F, EHA1P1, EHA1P3,
EHA2P1, EHA2P3, EHA1P1B, EHA1P3B, EHA2P1B, EHA2P3B,
Значение расстояния от края подошвы рельса до ближнего края участка
паза с рабочей глубиной модели дефекта, мм:
- для МД EBA1P1, EBA1P1B, EBA1P1F, EBA1P3, EBA1P3B, EBA1P3F,
EBA2P1, EBA2P1B, EBA2P1F, EBA2P3, EBA2P3B, EBA2P3F
Значение расстояния от оси симметрии головки рельса до продольной
оси модели дефекта, мм:
- для МД EHL1P1F, EHL1P3F, EHL2P1F, EHL2P3F, EHL1P1, EHL1P3,
EHL2P1, EHL2P3, EHL1P1B, EHL1P3B, EHL2P1B, EHL2P3B
Значение расстояния от края подошвы рельса до продольной оси модели
дефекта, мм:
- для МД EBL1P1F, EBL1P3F, EBL2P1F, EBL2P3F, EBL1P1, EBL1P3,
EBL2P1, EBL2P3, EBL1P1B, EBL1P3B, EBL2P1B, EBL2P3B
Номинальное значение расстояния от точки входа МД до плоскости,
параллельной основанию подошвы и проходящей по поверхности
катания рельса и его отклонение, мм:
Лист № 5
Всего листов 7
- для МД UHF1P1, UHF1P1B, UHF1P1F, UHF1P3, UHF1P3B, UHF1P3F14 ± 1,6
- для МД UHF2P1, UHF2P1B, UHF2P1F, UHF2P3, UHF2P3B, UHF2P3F26 ± 1,6
- для МД UHT, UHTB, UHTF 20 ± 1
Номинальное значение расстояния от оси входа МД до плоскости,
параллельной основанию подошвы рельса и его отклонение, мм:
- для МД UWT, UWTF, UWTBS ± 1 (***)
- для UWF1, UWF1F, UWF1B(C-25) ± 1 (****)
- для UWF2, UWF2F, UWF2B(C-15) ± 1 (****)
- для UWF3, UWF3F, UWF3B (C-5) ± 1 (****)
- для UWF4, UWF4F, UWF4B (C+5) ± 1 (****)
- для UWF5, UWF5F, UWF5B (C+15) ± 1 (****)
- для UWF6, UWF6F, UWF6B (C+25) ± 1 (****)
Пределы допускаемой абсолютной погрешности, мм:
- расстояния от оси симметрии головки рельса до дальнего края участка
паза с рабочей глубиной моделей дефекта;
- расстояния от края подошвы рельса до ближнего края участка паза с
рабочей глубиной моделей дефекта;
- расстояния от оси симметрии головки рельса до продольной оси
моделей дефекта;± 0,5
- расстояния от края подошвы рельса до продольной оси моделей
дефекта;
- расстояния от оси симметрии МД до плоскости, параллельной
основанию подошвы и проходящей по поверхности катания;
- расстояния от точки входа МД до плоскости, параллельной основанию
подошвы рельса
Угол наклона оси МД относительно плоскости противоположной грани
головки рельса, °
- для МД UHF1P1, UHF1P1B, UHF1P1F, UHF1P3, UHF1P3B, UHF1P3F82
- для МД UHF2P1, UHF2P1B, UHF2P1F, UHF2P3, UHF2P3B, UHF2P3F90
Длина участка без искусственных дефектов, м, не менее 2
Масса, тОт 0,7 до 52
* МД типа Е – модели дефектов, название которых начинается на букву «Е».
** МД типа U – модели дефектов, название которых начинается на букву «U».
*** где S – высота до точки пересечения образующих поверхностей перьев подошвы в шейке
рельса по ГОСТ Р 51685, мм.
**** где С – расстояние от поверхности подошвы рельса до линии центров радиусов шейки
рельса по ГОСТ Р 51685, мм.
***** - при соблюдении условий хранения и эксплуатации.
Мера может содержать как полный набор МД, так и только часть МД, приведённых в
таблице 2, в соответствии с требованиями заказчика.
Номинальные значения расстояний от переднего торца рельса до осей симметрии МД
устанавливаются в паспорте на конкретный экземпляр средства измерения.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта в правом верхнем углу
типографским способом и на торец меры способом наклеивания этикетки.
Лист № 6
Всего листов 7
Комплектность средства измерений
Поверка
осуществляется в соответствии с методикой поверки МП 029.Д4-15 «Меры моделей дефектов
СОПР-ЧМК-01. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в июле 2015 г.
Основные средства поверки:
- рулетка измерительная по ГОСТ 7502-98, к.т. 3;
- штангенциркуль типа ШЦ-II по ГОСТ 166-89, пределы допускаемой погрешности
измерения ± 0,05;
- глубиномер индикаторный по ГОСТ 7661-67, к.т.1;
- угольник типа УП, УШ по ГОСТ 3749-77, к.т. 2;
- щупы набор № 2 по ТУ 2-034-0221197-011-91 к.т. 2.
-
Сведения о методиках (методах) измерений
Используется для прямых измерений в соответствии с методикой, изложенной в
руководстве по эксплуатации на соответствующую систему контроля.
Нормативные и технические документы, устанавливающие требования к мерам моделей
дефектов СОПР-ЧМК-01
1 Техническая документация компании ОАО «ЧМК», Россия.
2 ГОСТ 23667-85 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы
измерения основных параметров».
3ГОСТ8.283-78«Государственнаясистемаобеспеченияединстваизмерений.
Дефектоскопы электромагнитные. Методы и средства поверки».
4 ГОСТ Р 51685-2013 «Рельсы железнодорожные. Общие технические условия».
Изготовитель
Открытоеакционерноеобщество«Челябинскийметаллургическийкомбинат»
(ОАО «ЧМК»).
Адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, д. 14.
ИНН 7450001007.
Телефон: +7 (351) 725-30-66, +7 (351) 725-30-02.
E-mail:
.
Сайт:
.
Таблица 3
Наименование и условное обозначение
Мера моделей дефектов СОПР-ЧМК-01
Паспорт
Методика поверки МП 029.Д4-15
Количество
1 шт.
1 экз.
1 экз.
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47.
E-mail:
.
Сайт:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологиС.С. Голубев
М.п.«_____»___________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
