ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа турбинные EFS-T
Назначение средства измерений
Счетчики газа турбинные EFS-Т предназначены для измерения в рабочих условиях
объемного расхода и объема газа (воздуха) в составе рабочих эталонов 1 разряда для калиб-
ровки и поверки счетчиков газа любых типов.
Описание средства измерений
Принцип действия счетчиков основан на измерении скорости потока газа. Проте-
кающий через счетчик газ ускоряется и подготавливается во входном канале. Выпрямитель
потока устраняет нежелательные завихрения, турбулентности и асимметрию потока газа
перед его подачей на свободно вращающееся турбинное колесо. Кинетическая энергия га-
зового потока вызывает вращательное движение турбинного колеса. Турбинное колесо
смонтировано на одной осевой опоре со свободно вращающимися прецизионными шарико-
подшипниками. Прецизионные подшипники применяются «закрытого» типа. Турбинные
лопатки винтового типа находятся под определенным углом по отношению к газовому по-
току. Подготовленный и ускоренный газ приводит в движение турбинное колесо, при этом
угловая скорость вращения колеса пропорциональна к скорости газа.
Вращательное движение турбинного колеса, пропорциональное скорости газового
потока передаётся бесконтактному датчику. При прохождении лопаток турбинного колеса
мимо бесконтактного датчика генерируются электрические импульсы, которые передаются
в БЭ. По коэффициенту k-фактора, соответствующему для конкретного прибора, и количе-
ству импульсов можно определить суммарный рабочий объемный расход газа и, исходя из
частоты импульсов, рассчитать текущий расход газа.
В счётчике используется два бесконтактных датчика импульсов. Один датчик вы-
даёт импульсы непосредственно с турбинного колеса, второй с импульсного диска. Частота
импульсов обоих датчиков одинакова. В БЭ используется функция диагностики возможно-
го сбоя или неисправности ведущего бесконтактного датчика импульсов.
Преобразователь давления предназначен для преобразования давления рабочей
среды в счётчике в электрический сигнал и передачи его в БЭ. В зависимости от давления в
счётчике, в БЭ выбирается поправочная таблица коэффициентов для коррекции метрологи-
ческих характеристик счётчика.
Счетчик состоит из блока электронного и турбинного преобразователя.
В состав счетчиков входит:
– блок электронный (далее – БЭ);
– преобразователь давления (по заказу);
– преобразователь температуры (по заказу).
– турбинный преобразователь расхода.
Счетчики изготавливаются в различных модификациях, отличающиеся диапазона-
ми измерения, диаметров, погрешности.
Лист № 2
Всего листов 5

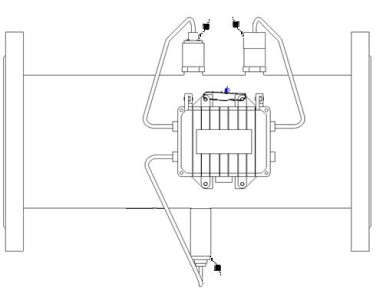

Рисунок 1 – Общий вид счетчиков газа турбинных EFS-T
а) пломбирования корпуса БЭ и разъемных
соединителей сигнальных кабелей
со стороны БЭ
б) пломбирования винтов крепления БЭ
на турбинном преобразователе
Рисунок 2 – Схема пломбирования счетчиков газа турбинных EFS-T
Знае
(признаки)
Программное обеспечение
Программное обеспечение (ПО) счетчиков газа турбинных EFS-Т предназначено
для вычисления объёма на основе данных от первичного преобразователя, а так же коррек-
тировки характеристики счетчика в зависимости от рабочих условий. ПО счетчика является
встроенным.
Программное обеспечение верхнего уровня устанавливается на ПЭВМ и предна-
значено для дистанционного контроля и настройки прибора, а также архивирования накоп-
ленных данных.
Идентификационные данные ПО счетчиков газа турбинных EFS-Т приведены в таб-
лице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные
Встроенное ПО
чени
ПО верхнего
счетчикауровня
Идентификационное наименование ПО— EFSkc011ex
Номер версии (идентификационный номер) ПО 81000301 3.11
Цифровой идентификатор ПО В831 3C9A
Другие идентификационные данные— —
Лист № 3
Всего листов 5
Метрологические характеристики счетчиков газа турбинных EFS-Т нормированы с
учетом влияния программного обеспечения.
Уровень защиты ПО счетчиков газа турбинных EFS-Т от непреднамеренных и
преднамеренных изменений «высокий» согласно Р 50.2.077-2014. Программное обеспече-
ние и измерительная информация защищены от преднамеренных изменений с помощью
простых программных средств: введение соответствующего пароля; авторизация пользова-
теля; разделение прав доступа, а также механическим опломбированием.
от 15 до 25
Метрологические и технические характеристики
Метрологические и технические характеристики счетчиков газа турбинных EFS-T
приведены в таблице 2.
Таблица 2
Значение
Наименование параметра
параметра
Измеряемая среда воздух
Пределы допускаемой основной относительной
погрешности счетчика, %, не более± 0,2
Рабочее абсолютное давление измеряемой среды, кПа, не более 110
Потеря давления газа на счетчике, кПа, не более 2,0
Потребляемая мощность, Вт, не более 0,5
от 9 до 24
Напряжение питания, постоянного тока, В
Условия эксплуатации:
- температура рабочей среды и окружающего воздуха, °С
- относительная влажность воздуха при температуре плюс 25 °С, %,
не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Срок службы, лет, не менее
80
от 84,0 до 106,7
15 000
10
Таблица
D
N
400
400
300
250
200
150
100
80
50
3 – Максимальный и минимальный расход
ТипоразмерQmax, м
3
/ч
G 6500 10000
G 4000 6500
G 4000 6500
G 2500 4000
G 1600 2500
G 1000 1600
G 400 650
G 250 400
G 100 160
Qmin, м
3
/ч
500
325
325
200
125
80
35
20
8
Таблица 4 – Габаритные размеры и масса счетчиков
НоминальныйМонт. длинаD, мм,
диаметр, D
N
L, мм, не болеене более
D
N
50 150 195
D
N
80 240 230
D
N
100300265
D
N
150450356
D
N
200600430
D
N
250750508
D
N
300900585
D
N
400 1200715
Высота
H, мм, не более
215
225
230
255
270
285
320
355
Масса, кг,
не более
20
25
40
70
90
110
150
470
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на лицевую панель блока электронного методом офсетной печати и на титульные
листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Комплектность счетчиков газа турбинных EFS-T представлена в таблице 5.
Таблица 5
НаименованиеОбозначениеКол-воПримечание
Счетчик газа турбинный EFS-Т
В7.680.00.00.000-01
Комплект монтажных частей
Паспорт
Руководство по эксплуатации
В7.680.04.00.000
В7.680.00.00.000-01 ПС
В7.680.00.00.000-01 РЭ
Методика поверки
МП 0248-2-2015
Модификация
1шт. по заказу потребите-
ля
1 шт.
1 экз.
При поставке в один
адрес партии счет-
1 экз. чиков допускается
прилагать по 1 экз.
РЭ на партию.
1 экз.
Поверка
осуществляется в соответствии с документом МП 0248-2-2015 «Инструкция. ГСИ.
Счетчики газа турбинные EFS-T. Методика поверки», утвержденным ФГУП «ВНИИР»
30 января 2015 г.
Основные средства поверки:
- Государственный первичный эталон единиц объемного и массового расходов газа
ГЭТ 118-2013,
диапазон измерения объемного расхода от 0,003 до 16 000 м
3
/ч, СКО 0,05%, НСП
0,04%
;
- персональная ЭВМ с программным обеспечением изготовителя счетчика
«КС011V301».
Сведения о методиках (методах) измерений
Сведения о методах измерения содержатся в руководстве по эксплуатации «Счет-
чики газа турбинные EFS-T. РЭ
»
.
Нормативные и технические документы, устанавливающие к счетчикам газа турбин-
ным EFS-T
1 ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений объемного и массового расходов
газа
2 ТУ 4213-221-83603664-2014 «Счетчики газа турбинные EFS-Т. Технические
условия».
Изготовитель
Общество с ограниченной ответственностью «Росэнергоучет» (ООО «Росэнерго-
учет»), 308519, РФ, Белгородская область, Белгородский район, пос. Северный,
ул.Березовая, д. 1/1. Тел./факс: +7 4722 20-25-87, 20-25-88, e-mail:
,
сайт:
ИНН 3123177998
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»).
Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А, тел.: (843) 272-70-62, факс: (843)
272-00-32,
e-mail:
.
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств изме-
рений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ___________ 2015 г.
