Анализаторы влажности весовые HC103, HE73, HE53, ГРСИ 61636-15
Номер госреестра:
61636-15
Наименование СИ:
Анализаторы влажности весовые
Обозначение типа:
HC103, HE73, HE53
Производитель:
Фирма "Mettler-Toledo AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59835
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности весовые HC103, HE73, HE53
Назначение средства измерений
Анализаторы влажности весовые HC103, HE73, HE53 предназначены для измерения
влажности (массовой доли влаги) в % от исходной (до сушки) массы образца жидких (кроме
нефти и нефтепродуктов), пастообразных, твердых и сыпучих материалов и веществ, а также
содержания сухого остатка в граммах или в % от исходной массы образца.
Описание средства измерений
В анализаторах влажности используется термогравиметрический принцип измерения,
т.е. содержание влаги определяется путем измерения потери массы образца за счет
высушивания при нагревании.
Анализаторы влажности конструктивно выполнены в виде настольного прибора и
состоятизвстроенныхэлектронныхвесов,модулянагреваc галогеннойлампой,
расположенного в крышке анализатора над весами, электронного блока управления и
индикации.
Анализаторы влажности во время анализа непрерывно измеряют массу образца, а на
дисплее отображается количество испаренной влаги. Результат измерения, как текущий, так и
конечный, отображается на дисплее в цифровом виде: содержание влаги "МС" и сухого остатка
"DC" в образце в % от исходной массы образца и масса образца в г.
Анализаторы влажности имеют функции:
-ввод и хранение значений времени и даты;
-защиту параметров анализа от несанкционированного изменения;
-установку параметров интерфейса передачи данных;
-выбор языка диалога (8 языков, включая русский).
-память параметров анализа (до 100 методов, в зависимости от модели)
Условия анализа конкретного образца устанавливаются оператором: температура сушки,
вид нагрева (2 либо 4 варианта), критерий автоматической остановки анализа (до 7 вариантов),
форма представления результата и др.
Анализаторывлажностивыпускаютсявмодификациях:HC103,HE73,HE53,
отличающихсямаксимальной массойанализируемогообразца,диапазономустановки
температуры, пределами допускаемой абсолютной погрешности измерения влажности, набором
возможных режимов работы и объёмом памяти методов, интерфейсами передачи данных (у
HC103 RS232 и 2 USB, у HE73, HE53 только RS232), дисплеями (у HC103 7 дюймовый
сенсорный дисплей, у HE73, HE53 LCD дисплей).
Внешний вид анализаторов влажности приведен на рисунках 1, 2
Лист № 2
Всего листов 5

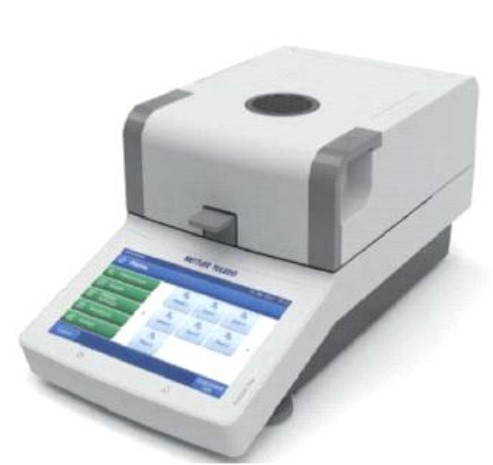

Рисунок 1 – Общий вид анализаторов влажности HС103

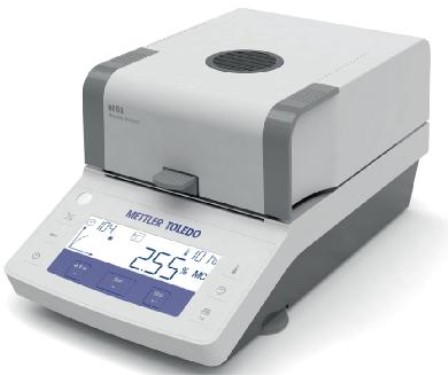

Рисунок 2 – Общий вид анализаторов влажности HE53, HE73
Программное обеспечение
В анализаторах влажности HC103, HE73, HE53 используется встроенное программное
обеспечение (ПО) выполняющее функции по сбору, обработке, передаче, предоставлению
измерительной информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 5
Идентификационные данные (признаки)
Идентификационное наименование ПО,
высвечиваемое на дисплее
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
Таблица1
Значения
HE53
HE73
HC103
HE53
Firmware
HE73
Firmware
HC103
Firmware
1.хх
1.хх
1.хх
-
-
-
Примечание: хх – диапазон от 0 до 99
Номер версии (идентификационный номер) программного обеспечения отображается на
дисплее у анализаторов влажности HE53, HE73 при включении, у анализаторa влажности
HC103 - после загрузки и нажатия команды «Данные прибора».
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует
среднему уровню по Р50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Метрологические и технические характеристики
Наименование характеристик
Таблица 2
Значения характеристик
для модификаций:
HC103HE73HE53
0,01 - 100
0,01
1. Диапазон показаний влажности и сухого
остатка, %
2. Дискретность отсчета значения влажности и
сухого остатка , %
3. Пределы допускаемой абсолютной погрешности
измерения влажности, %, в интервалах массы
анализируемого образца:
от 0,2 г до 2 г вкл.
св. 0,5 г до 2 г вкл.
св. 2 г до 5 г вкл.
св. 5 г до 15 г вкл.
св. 15 г
±
0,25
--
-
±
0,3
±
0,5
±
0,15
±
0,2
±
0,3
±
0,06
±
0,08
±
0,15
±
0,05
±
0,06
±
0,08
1017154
0,2 0,50,5
1
±
1
±
2
40…23050…20050…160
1
90
4. Максимальная нагрузка Max, г
5. Минимальная нагрузка Min, г
6. Дискретность встроенных весов, мг
7. Пределы допускаемой погрешности весов, мг,
в интервалах взвешивания:
от 0,2 г до 20 г вкл.
Св. 20 г
8. Диапазон установки температуры,
°
С
9. Дискретность установки температуры,
°
С
10. Диаметр чашки для образца, мм
11. Потребляемая мощность (во время сушки), В
×
А,
не более
450
Лист № 4
Всего листов 5
от + 5 до +40
12. Параметры электропитания:
- напряжение питания сети переменного тока, В:
+
22
220
-
33
50
±
1
80
385, 192, 169349, 183, 161
- частота, Гц
13. Условия эксплуатации:
- диапазон рабочих температур,
о
С
- относительная влажность окружающего воздуха,
%, при + 30
°
С , не более
14. Габаритные размеры, мм, не более: длина,
ширина, высота
15.Масса, кг, не более
16. Средняя наработка до первого отказа, ч
17. Средний срок службы, лет
6,5
5000
10
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на
корпус анализатора влажности рядом с маркировкой изготовителя в виде наклейки.
Комплектность средства измерений
1. Анализатор влажности- 1 шт.
2. Алюминиевые чашки для образцов- 80 шт.
3. Держатель чашки- 1 шт.
4. Подставка для чашки- 1 шт.
5. Защитный цилиндр- 1 шт.
6. Кабель электропитания- 1 шт.
7. Руководство по эксплуатации- 1 экз.
8. Методика поверки МП №2301-0147-2015- 1 экз.
Дополнительно по заказу потребителя поставляются:
Калибровочная гиря массой 50 г Е
2
; калибровочная гиря массой 50 г F
1
; калибровочная гиря
массой 100 г F
1
; набор для настройки блока нагрева НА-ТС (HA-TCC); интерфейсный кабель
11101051; принтер RS-P26, RS-P28, RS-P25, P56-RUE, P58-RUE стекловолоконные диски для
образцов НА-F1; многоразовый контейнер для образца НА-DR1; захват для чашки НА-РН;
бумага и красящая лента для принтера (артикулы 00072456 и 00065975 соответственно);
стандартнаячашка для образца НА-D90; чашка для объемных образцов HA-CAGE; блок
нагрева230 В-НА-НМ230, прижимной держатель фильтров 00214758, футляр для
транспортировкианализатора11113855,защитныйчехол11113363,компакт-дискс
программным обеспечением LabX Moisture (версии Direct, Light или Pro) для связи анализатора
с компьютером.
Поверка
осуществляется по документу МП № 2301-0147-2015 «Анализаторы влажности весовые HC103,
HE73,HE53.Методикаповерки»,утвержденномуГЦИСИФГУП«ВНИИМ
им. Д. И. Менделеева» 02 03.2015 г.
Перечень средств измерений и материалов, необходимых для поверки: гири эталонные
3-го разряда по ГОСТ 8.021-2005, песок кварцевый по ГОСТ 4417-75, вода дистиллированная
по ГОСТ 6709-72
Сведения о методиках (методах) измерений
Описание термогравиметрического метода измерений приведено в Руководстве по
эксплуатации анализаторов влажности HC103, HE73, HE53.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к анализаторам
влажности HC103, HE73, HE53.
1. ГОСТ 8.021-2005 "ГСИ. Государственная поверочная схема для средств измерений
массы".
2 . Техническая документация изготовителя.
Изготовитель
Фирма "Мettler-Тoledo AG", Швейцария
Адрес: Im Langacher, 8606 Greifensee, Switzerland
Заявитель
АО «Меттлер-Толедо Восток»
Адрес: 101000, Москва, Сретенский бульвар, 6/1, офис 6
ИНН 7705125499
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург
Адрес: Санкт-Петербург, 190005, Московский пр., 19
тел (812) 251-7601, факс: (812) 713-0114
е-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____»____________2015 г.
