Анализаторы температуры вспышки Flash Point Analyzer, ГРСИ 61635-15
Номер госреестра:
61635-15
Наименование СИ:
Анализаторы температуры вспышки
Обозначение типа:
Flash Point Analyzer
Производитель:
Фирма "Icon Scientific Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59834
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы температуры вспышки «Flash Point Analyzer»
Назначение средства измерений
Анализаторы температуры вспышки «Flash Point Analyzer» (далее – анализаторы)
предназначены для непрерывного измерения температуры вспышки керосиновых, дизельных и
других фракций нефтепродуктов на установках первичной переработки, на узлах смешения, на
нефтебазах и нефтехранилищах.
Описание средства измерений
Анализатор представляет собой стационарный автоматический прибор с системой
микропроцессорного управления поддержания контроля важнейших параметров работы
анализатора, включая расход пробы и воздуха, определение температуры вспышки, коррекцию
на атмосферное давление. Программирование режимов работы и мониторинг состояния осуще-
ствляются с помощью взрывозащищенного сенсорного дисплея с внешней стороны корпуса.
Анализатор определяет нижний предел температуры, называемой температурой вспышки, при
которой пары нефтепродуктов образуют смесь с воздухом, воспламеняющуюся от внешнего
источника. Проба нефтепродукта закачивается в измерительную камеру. Туда же подается
воздух, расход которого контролируется. После этого камера начинает нагреваться, а над
поверхностью анализируемого вещества периодически пропускается высоковольтная искра.
Момент воспламенения паров в камере определяется по скачку давления и/или по скачку тем-
пературы, измеряемой чувствительной малоинерционной термопарой. После определения
температуры вспышки расход воздуха увеличивается для охлаждения камеры, и в нее закачива-
ется новая порция анализируемого вещества. Принцип измерения, реализованный в анализато-
ре, коррелирует со стандартными лабораторными методами определения температуры вспышки
в закрытом тигле, такими как IP170, ASTM D56, ASTM D93, ГОСТ 6356.
Конструктивно анализатор состоит из двух корпусов (взрывозащищенных оболочек): в
верхнем расположен блок электроники, в нижнем – измерительная аппаратура. Верхняя
оболочка имеет отверстие, где установлен сенсорный экран пользовательского интерфейса. Для
удобства технического обслуживания обе оболочки разделяются на неглубокую заднюю и глу-
бокую переднюю секции. Эти секции соединены двумя шарнирами, так что оболочку можно
раскрыть более чем на 180°.
Общий вид анализатора приведен на рис. 1
Лист № 2
Всего листов 5

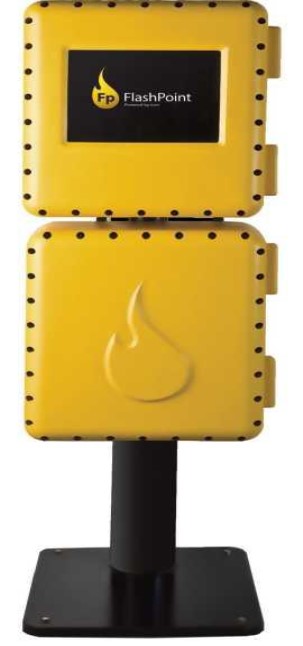

Рис.1 - Общий вид анализатора
Программное обеспечение
Программное обеспечение (далее – ПО) анализаторов является встроенным.
Функции ПО:
- отображение измеряемых величин;
- проведение калибровки анализатора по стандартным образцам;
- создание методов измерений.
Анализатор имеет несколько программируемых аналоговых и дискретных выходов,
снабжен интерфейсом RS-485 и поддерживает протокол Modbus.
Идентификационные данные программного обеспечения анализатора указаны в таблице 1.
Таблица 1
Идентификационные данные(признаки)
Значение
Идентификационное наименование ПО
Flash
Номер версии (идентификационный номер ПО)
2.21 / 2.14
Цифровой идентификатор ПО
48e6ffbf60d9b1e3c76a833ea445e86a
Другие идентификационные данные
MD5
Место пломбировки
Лист № 3
Всего листов 5
Встроенное программное обеспечение защищено от несанкционированного изменения
настроечных данных многоуровневой системой доступа пользователей. Это позволяет
ограничить доступ к настроечным данным.
Встроенное программное обеспечение защищено от несанкционированного изменения
пломбировочной наклейкой (клеймом) на корпусе блока электроники анализатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – высокий по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические (в том числе показатели точности) и технические характеристики
анализаторов приведены в таблице 2.
- с оптическим модулем передачи информации;
- 1ЕхdIIB+H2 Т4GbX или
1ЕхdIIВТЗGbXили
1ЕхdIIАТЗGbX или
lExdIIAТ2GbX;
-1ЕхdopprIIB+H2Т4GbX
или1ЕхdopprIIBТЗGbX
или
1ЕхdopprIIАТЗGbX или
1ЕхdopprIIАТ2GbX;
- ExtbIIICТ85°СDbIP6X;
- ExtbIIICТ300°СDbIP6X;
Таблица 2
Наименование характеристики
Значение
характеристики
от 0 до плюс 300
от 20 до плюс 205
Диапазон показаний температуры вспышки в закрытом
тигле,
°
С
Диапазон измерений температуры вспышки в закрытом
тигле,
°
С
Пределы допускаемой абсолютной погрешности,
°
С
- от 20 до плюс 104
- свыше плюс 104
Температура анализируемой среды,
°
С
± 3,0
±6,5
до плюс 80
от 0 до плюс 50
до 95
230 ± 10 %
500
Условия эксплуатации:
- диапазон температур окружающей среды,
°
С
- относительная влажность, %
Напряжение сети переменного тока с частотой (50 ± 1) Гц,
В
Потребляемая мощность, В
×
А, не более
Габаритные размеры (длина х ширина х высота), мм, не
более:
Масса, кг, не более:
1927 х 595 х 655
300
Средний срок службы, лет
10
Маркировка взрывозащиты
- без оптического модуля передачи информации;
- для зон опасных по воспламенению горючей пыли;
- для зон опасных по воспламенению горючей пыли и га-
за;
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на маркировочную табличку анализаторов в виде голографической наклейки и на
титульный лист руководства по эксплуатации типографским способом
Комплектность средства измерений
Таблица 3
НаименованиеКоличество
Анализатор
Система подготовки проб1 экз.
Комплект ЗИП (опционально)1 шт.
Руководство по эксплуатации1 экз.
Методика поверки МП 0269-6-20151 экз.
Поверка
осуществляется по документу МП 0269-6-2015 «Инструкция. ГСИ. Анализаторы температуры
вспышки «Flash Point Analyzer». Методика поверки» утвержденному ЦИ СИ ФГУП ВНИИР
16.02.2015 г.
Основные средства поверки:
- стандартные образцы температуры вспышки в закрытом тигле:
1) ТВЗТ-30-ЭК ГСО 8133-2002 (25-40 С);
2) ТВЗТ-50-ЭК ГСО 8134-2002 (45-60 С);
3) ТВЗТ-80-ЭК ГСО 8135-2002 (75-90 С);
4) ТВЗТ-110-ЭК ГСО 8136-2002 (105-120 С);
5) ТВЗТ-140-ЭК ГСО 8137-2002 (135-150 С);
6) ТВЗТ-180-ЭК ГСО 8138-2002 (165-205 С).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на Анализаторы температуры вспышки «Flash Point
Analyzer», методы измерений изложены в следующих стандартах на методы испытаний:
1.ГОСТ 6356-75 «Нефтепродукты. Метод определения температуры вспышки в за-
крытом тигле»;
2.ГОСТ Р ЕН ИСО 2719-08 «Нефтепродукты. Методы определения температуры
вспышки в закрытом тигле Пенски-Мартенса»;
3.ГОСТ Р 53717-09 «Нефтепродукты. Определение температуры вспышки в закры-
том тигле Тага»;
4.ASTM D93-12 «Стандартный тестовый метод определения температуры вспышки
в закрытом тигле по методу Пенски-Мартенса»
5.ASTM D56-05 «Стандартный тестовый метод определения температуры вспышки
в закрытом тигле по методу Тага»
6.ASTM D3278-11 «Стандартный тестовый метод определения температуры
вспышки жидкостей в закрытом тигле методом малой шкалы»
7.ASTM D3828-02 «Стандартный тестовый метод определения температуры
вспышки в закрытом тигле методом малой шкалы»
8.ASTM D7236-13 «Стандартный тестовый метод определения температуры
вспышки в закрытом тигле методом малой шкалы (Ramp Method)»
9.Руководство по эксплуатации на анализаторы температуры вспышки «Flash Point
Analyzer»
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к анализаторам
температуры вспышки «Flash Point Analyzer»
Техническая документация фирмы «Icon Scientific Ltd», Великобритания.
Изготовитель
«Icon Scientific Ltd», Великобритания Unit 8, The Industrial Quarter Bath business Park, Bath,
BA2 8SF, United Kingdom Тел. +44 (0)1225667050
Заявитель
Фирма «Artvik, Inc.» (США)
Адрес: USA, 40 West 37th Street, Suite 803, New York, NY 10018
Головное отделение фирмы Artvik, Inc. в странах СНГ и Балтии – ООО «АРТВИК Р»
Адрес: 125315, Россия, Москва, ул. Часовая, 30
Тел. +7 (495) 956-70-79
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии»
Адрес: 420088, г.Казань, ул. 2-я Азинская, 7А
ИНН 1660007420, КПП 166001001
Тел. (843) 272-70-62, факс (843) 272-00-32
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях
утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» __________ 2015г.
