Приложение к свидетельству № 59804
об утверждении типа средств измерений
лист № 1 trial
листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахометры электронные T77630-40
Назначение средства измерений
Тахометры электронные T77630-40 (далее - тахометры) предназначены для измерения
временных параметров периодических процессов (частота входного сигнала) и преобразования
частоты входного сигнала в частоту вращения на предприятии ОАО «Евраз Нижнетагильский
металлургический комбинат».
Описание средства измерений
Принцип действия основан на подсчете поступающей от первичных преобразователей
периодической последовательности импульсов, в течение определенного интервала времени.
Конструктивно, тахометры выполнены в пластмассовом защитном корпусе, на лицевой
панели которого размещен дисплей отображения информации, кнопки управления и
программирования. Информация о частоте вращения отображается в диапазоне от 100 до 25 000
об/мин. Клеммы для подключения к первичному преобразователю, внешним устройствам и к
источнику питаниярасположеныназаднейпанелитахометров.Счетчикимеет1
измерительный входной канал.
Фотографии общего вида тахометра приведены на рисунке 1.

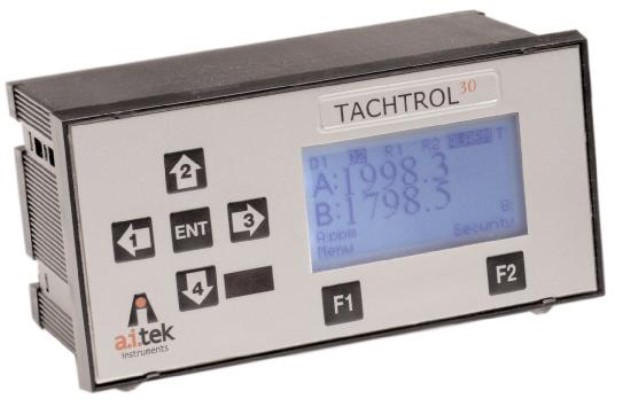

Рисунок 1 - Общий вид тахометра электронного T77630-40
Программное обеспечение
Тахометры имеют встроенное программное обеспечение (ПО), идентификационные
данные ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) – внутренняя программа микроконтроллера для
обеспечениянормальногофункционированиятахометра,реализованоаппаратно.
Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ)
тахометров предприятием-изготовителем и не доступна для пользователя. Разделение ПО на
метрологически значимую и незначимую части не реализовано. Метрологически значимой
является вся встроенная часть ПО. Метрологические характеристики тахометров нормированы
с учетом влияния ПО.
лист № 2
всего листов 3
Tachtrol plus
1.08
-
-
Таблица 1
Идентификацион
ные данные
(признаки)
Идентификационное
наименование ПО
Номер версии
(идентификацион-
ный номер) ПО
Цифровой
идентификатор
ПО
Другие
идентифика-
ционные
данные
(если есть)
AI-Tek
Instruments LLC
Tachtrol plus
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой тахометра и процессом измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 – низкий.
Значение
50
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Диапазон измерения частоты входных импульсов, кГц, не более
Пределы допускаемой относительной погрешности измерения
частоты входных импульсов, %
Диапазон выходного тока (настраиваемый), мА
±0,1
от 0 до 20
от 4 до 20
от минус 20 до 20
от 12 до 30
Напряжение питания постоянного тока, В
Условия эксплуатации:
- диапазон рабочих температур, °С
Габаритные размеры (длина
´
высота
´
глубина), мм
от минус 40 до 80
278×188×180
Масса, кг, не более
2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
Тахометры электронные T77630-40 зав. №№: SIT516/1, SIT516/2
Паспорт
Методика поверки
Количество
2 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 61605-15 «Тахометры электронные T77630-
40. Методика поверки», утвержденным ФГУП «ВНИИМС» 8 декабря 2014 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем
искажений DS 360 (г/р№ 45344-10), частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
Сведения о методиках (методах) измерений
приведены в паспорте на тахометры.
лист № 3
всего листов 3
Нормативные и технические документы, устанавливающие требования к тахометрам
электронным T77630-40
1. Техническая документация фирмы «AI-Tek Instruments, LLC», США.
Изготовитель
Фирма «AI-Tek Instruments, LLC», США
152 Knotter Drive, PO Box 748
Cheshire, Connecticut 06410-0748
Тел.: (203) 271-6000, Факс: (203) 271-6200; e-mail:
Заявитель
Общество с ограниченной ответственностью «Праксэа Рус» (ООО « Праксэа Рус»)
Адрес: 105064 г. Москва, ул. Земляной вал., 9
Тел.: +7 (495) 788 34 50; Факс: +7 (495) 788 34 51
ИНН 7709804318
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» __________ 2015 г.
